DIN 6325

DIN 6325

Pasador Cilíndrico

Pasador cilíndrico
Resistencia a la tracción mínima: 600 N/mm²
Tolerancia: m6
Templado 60 ±2 HRC y rectificado

Categorias: , .

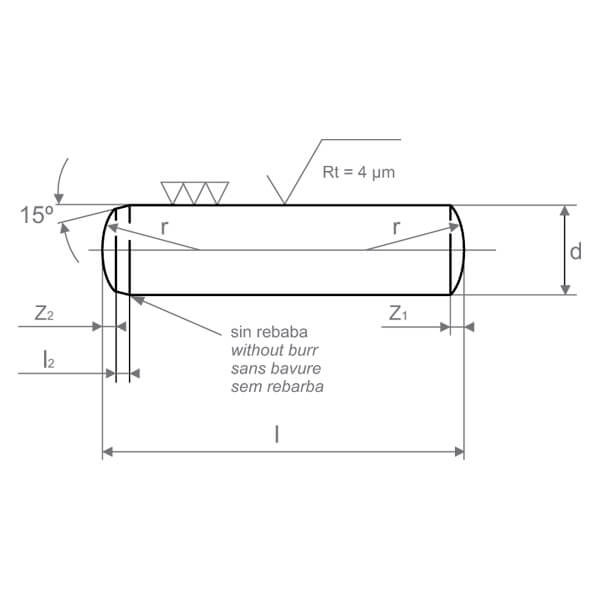

d m6 0,8 1 1,5 2 2,5 3 4 5 6 8 10 12 14 16 20 m6 d
l2 0,4 0,4 0,5 0,6 0,7 0,8 1 1,2 1,5 1,8 2 2,5 2,5 3 4 l2
r ≈ 0,8 1 1,6 2 2,5 3 4 5 6 8 10 12 16 16 20 ≈ r
z1 ≈ 0,12 0,15 0,23 0,3 0,4 0,45 0,6 0,75 0,9 1,2 1,5 1,8 2 2,5 3 ≈ z1
z2 ≈ 0,06 0,08 0,12 0,18 0,25 0,3 0,4 0,5 0,6 0,8 1 1,3 1,3 1,7 2 ≈ z2
l
js14		 02 04 04 06 06 • 06 • 06 • 08 • 10 • 14 • 16 • 20 • 24 • 24 • 40 l
js14
03 05 05 08 08 08 • 08 • 10 • 12 • 16 • 18 • 22 • 26 • 26 • 45
04 06 06 10 10 10 10 12 14 18 • 20 • 24 • 28 • 28 50
05 08 08 12 12 12 12 14 16 20 • 22 • 26 • 30 • 30 55
06 10 10 14 14 14 14 16 18 • 22 24 28 • 32 • 32 60
08 • 12 12 16 16 16 16 18 20 24 • 26 • 30 36 • 36 70
  • 14 14 18 18 18 18 20 • 22 • 26 28 32 40 40 80
  • 16 16 20 20 20 20 • 22 24 28 • 30 36 45 45 90
    • 18 • 22 • 22 • 22 • 22 24 • 26 • 30 32 40 50 50 100
    • 20 • 24 24 24 24 • 26 28 32 36 45 55 55 120
    • 22 • 26 • 26 • 26 • 26 28 • 30 36 40 50 60 60
    • 24 • 28 • 28 28 28 • 30 32 40 45 55 70 70
    • 26 • 30 • 30 • 30 • 30 32 36 45 50 60 80 80
    • 28 • 32 • 32 32 32 36 40 50 55 70 90 90
    • 30 • 36 • 36 • 36 36 40 45 55 60 80 100 100
      • 40 • 40 • 40 40 45 50 60 70 90 120 120
        • 45 • 45 • 45 50 55 70 80 100
        • 50 • 50 • 50 • 55 60 80 90 • 120
          • 55 • 55 • 60 • 70 • 90 100
          • 60 • 60   • 80 • 100 • 120
                • 90 • 120
                • 100

Ref: ?
Ejemplo: Ref. = D250 - XX - XXX
↑ ↑
d l
DIN 6325
10x20
Ref. = D250 - 10 - 20

Las longitudes en negrita son las más utilizadas.
• Medidas fuera de norma DIN.
Otras medidas bajo consulta.
La norma DIN 6325 no especifica la designación del material. Los pasadores serán entregados en 100Cr6, reservándonos el derecho de suministrarlos en otros materiales.
