FBIN2

FBIN2

Bisagra para tareas pesadas
Material: Nylon PA, reforzado con fibra de vidrio
Pasador: Acero inoxidable
Color: Negro
Suministrados con/sin conjunto de fijación

Categorias: , .

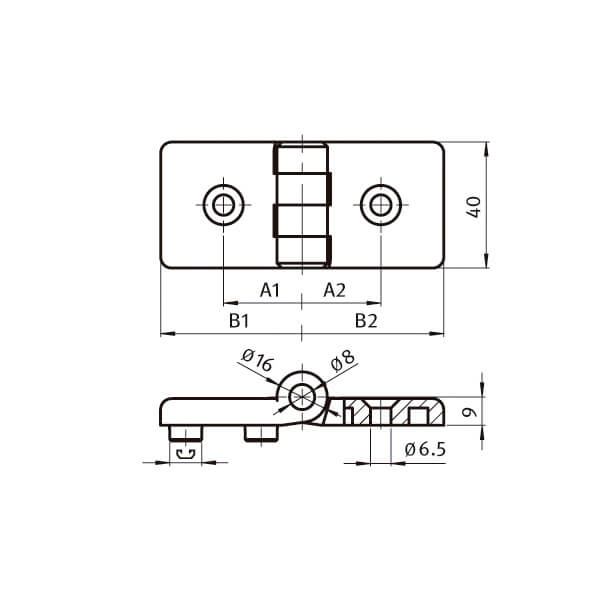

Ref. M Canal - Slot - Rainure - Ranhura A1 A2 B1 B2 FA
max.		 FR
max.		 g
FBIN2-30-30F 30/30 - 17,5 17,5 30,0 30,0 150 280 36
FBIN2-30-30F-8 30/30 8 17,5 17,5 30,0 30,0 150 280 37
FBIN2-30-40F 30/40 - 17,5 22,5 30,0 39,0 150 280 38
FBIN2-30-40F-8 30/40 8 17,5 22,5 30,0 39,0 150 280 39
FBIN2-30-40F-8-10 30/40 8/10 17,5 22,5 30,0 39,0 150 280 39
FBIN2-30-45F 30/45 - 17,5 25,0 30,0 45,0 150 280 39
FBIN2-30-45F-8-10 30/45 8/10 17,5 25,0 30,0 45,0 150 280 40
FBIN2-30-60F 30/60 - 17,5 32,5 30,0 60,0 130 280 43
FBIN2-30-60F-8-10 30/60 8/10 17,5 32,5 30,0 60,0 130 280 44
FBIN2-40-40F 40/40 - 22,5 22,5 39,0 39,0 150 280 40
FBIN2-40-40F-8 40/40 8 22,5 22,5 39,0 39,0 150 280 42
FBIN2-40-40F-8-10 40/40 8/10 22,5 22,5 39,0 39,0 150 280 43
FBIN2-40-40F-10 40/40 10 22,5 22,5 39,0 39,0 150 280 45
FBIN2-40-45F 40/45 - 22,5 25,0 39,0 45,0 150 280 41
FBIN2-40-45F-8-10 40/45 8/10 22,5 25,0 39,0 45,0 150 280 43
FBIN2-40-45F-10 40/45 10 22,5 25,0 39,0 45,0 150 280 45
FBIN2-40-60F 40/60 - 22,5 32,5 39,0 60,0 130 280 45
FBIN2-40-60F-8-10 40/60 8/10 22,5 32,5 39,0 60,0 130 280 48
FBIN2-40-60F-10 40/60 10 22,5 32,5 39,0 60,0 130 280 49
FBIN-45-F 45/45 - 25,0 25,0 45,0 45,0 150 280 44
FBIN-45-F-10 45/45 10 25,0 25,0 45,0 45,0 150 280 46
FBIN2-45-60F 45/60 - 25,0 32,5 45,0 60,0 130 280 47
FBIN2-45-60F-10 45/60 10 25,0 32,5 45,0 60,0 130 280 50
FBIN2-60-60F 60/60 - 32,5 32,5 60,0 60,0 130 280 51
FBIN2-60-60F-10 60/60 10 32,5 32,5 60,0 60,0 130 280 53
FBIN2-30-30F-8-C1 30/30* 8 17,5 17,5 30,0 30,0 150 280 42
FBIN2-30-40F-8-10-C2 30/40** 8/10 17,5 22,5 30,0 39,0 150 280 44
FBIN2-30-45F-8-10-C2 30/45** 8/10 17,5 25,0 30,0 45,0 150 280 45
FBIN2-30-60F-8-10-C2 30/60** 8/10 17,5 32,5 30,0 60,0 130 280 49
FBIN2-40-40F-10-C3 40/40*** 10 22,5 22,5 39,0 39,0 150 280 50
FBIN2-45-45F-10-C3 45/45*** 10 25,0 25,0 45,0 45,0 150 280 51
FBIN2-45-60F-10-C3 45/60*** 10 25,0 32,5 45,0 60,0 130 280 55
FBIN2-60-60F-10-C3 60/60*** 10 32,5 32,5 60,0 60,0 130 280 58

Canal - Slot - Rainure - Ranhura Canal
FA max. Fuerza Axial máxima (N)
FR max. Fuerza Radial máxima (N)

Otros colores, bisagras con pestañas para fijación en perfiles de alumunio y bisagras con conductividad electroestática bajo consulta.

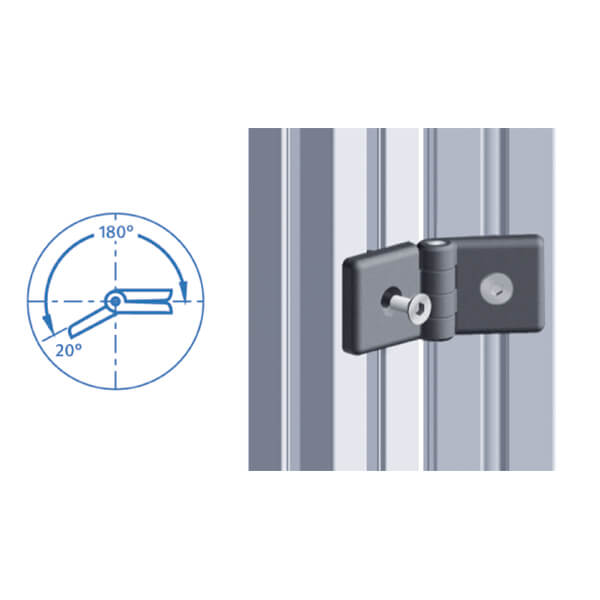

Bisagras para paneles y perfiles de aluminio. La fijación se realiza por la parte frontal mediante tornillos avellanados M6.
* Suministrado con conjunto de fijación Nº1: 2 tornillos DIN 7991 M6x16 y 2 tuercas martillo M6 (canal 8).
** Suministrado con conjunto de fijación Nº2: 1 tornillo DIN 7991 M6x16, 1 tornillo DIN 7991 M6x18, 1 tuerca martillo M6 (canal 8) y 1 tuerca martillo M6 (canal 10).
*** Suministrado con conjunto de fijación Nº3: 2 tornillos DIN 7991 M6x18 y 2 tuercas martillo M6 (canal 10).

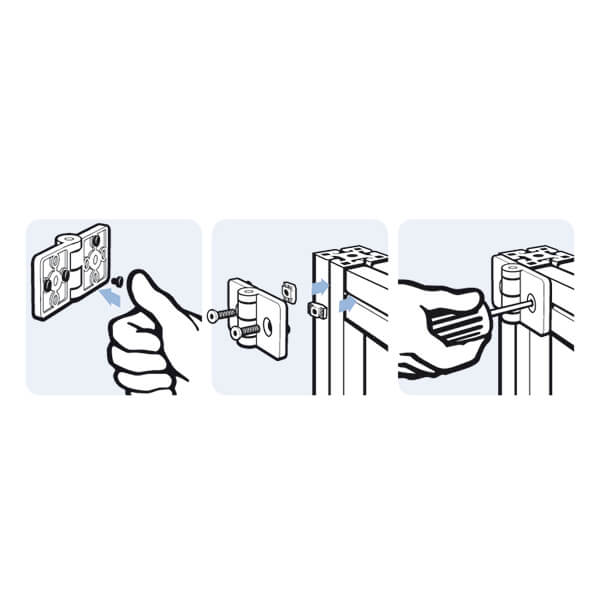

Puede visualizarse un ejemplo en las imágenes superiores.
