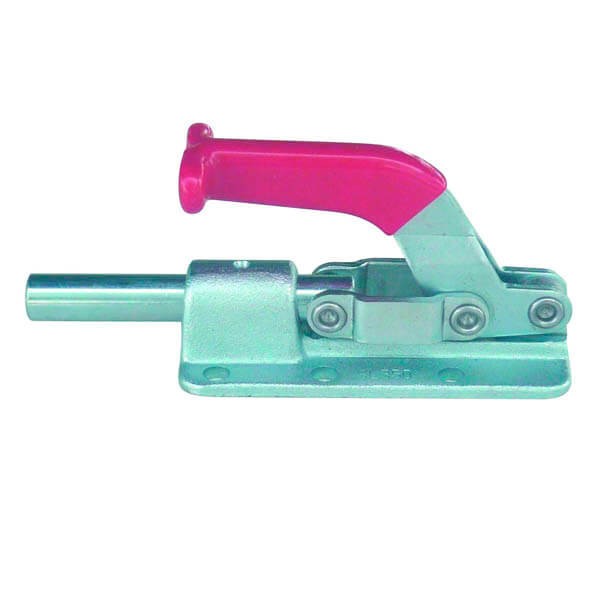

Series SL (310 · 350 · 450)
Series SL (310 · 350 · 450)
Brida de apriete horizontal
Remaches en acero inoxidable
Empuñadura: termoplástico color rojo (SL 310)
Empuñadura: vinilo color rojo (SL 350 y 450)

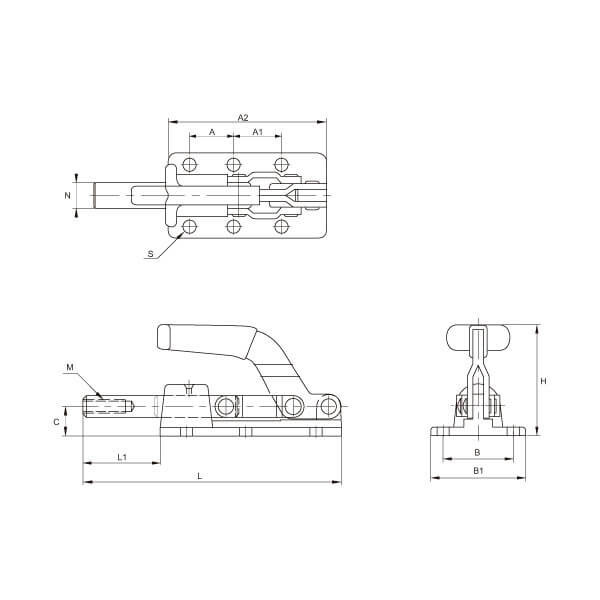

Ref. | Mod. | A | A1 | A2 | B | B1 | C | H | L | L1 | M | N | S | g | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
KKSL-310 | SL 310 | 35,0 | 41,5 | 107 | 41,5 | 56 | 17,5 | 89,4 | 154 | 47 | M8 (x1,25) | 12,7 | 7,2 | 360 Kg | 650 | 42,0 |
KKSL-350 | SL 350 | 35,0 | 41,0 | 130 | 42,0 | 59 | 21,0 | 76,6 | 181 | 51 | M10 (x1,5) | 16,0 | 8,8 | 1.000 Kg | 954 | 51,0 |
KKSL-450 | SL 450 | 90,5 | 90,5 | 216 | 54,0 | 76 | 32,0 | 106,0 | 320 | 104 | M12 (x1,75) | 22,0 | 10,3 | 3.000 Kg | 3.100 | 101,6 |
Mod. = Modelo
Fuerza de sujeción
g = Peso
Recorrido
