Series VARI (1X-B · 2X-B · 3X-B)

Series VARI (1X-B · 2X-B · 3X-B)

Brida 'Vari', apriete vertical
Material: Acero SS41

Categorías: , .

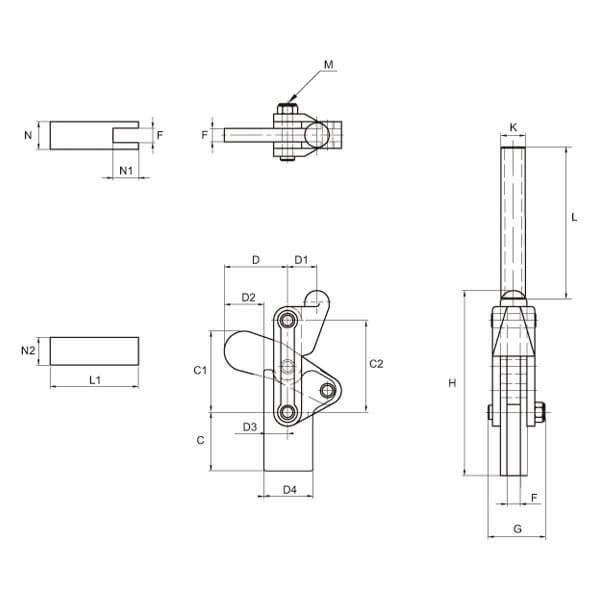

Ref. Mod. C C1 C2 D D1 D2 D3 D4 F G H K L L1 M N N1 N2 g
KKVARI-1XB VARI N. 1X-B 30 30,0 40,0 30,7 31,3 14,6 15 27 6,0 28,2 85,5 12,7 50,0 50 M5 (x0,8) 16,0 10 16,0 340 Kg 350 130º 205º
KKVARI-2XB VARI N. 2X-B 50 47,8 64,0 38,4 45,0 13,4 25 45 10,0 47,0 140,0 13,7 120 58 5/16-18 22,2 10 22,2 900 Kg 1.100 130º 205º
KKVARI-3XB VARI N. 3X-B 63 73,0 82,6 57,0 45,0 32,0 25 50 12,3 60,8 172,5 22,0 137 72 3/8-16 25,0 15 25,0 1.360 Kg 2.140 130º 205º

Mod. = Modelo
Fuerza de sujeción
Ángulo de empuñadura
Ángulo de brazo
g = Peso

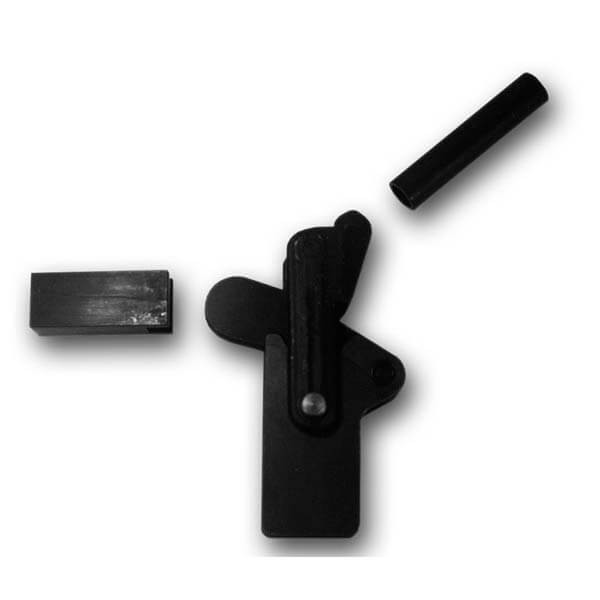

· Diseñadas especificamente para tareas pesadas en el sector de automoción. Brida suministrada con: base, empuñadura y brazo macizo, para soldarse según se requiera en la aplicación.
