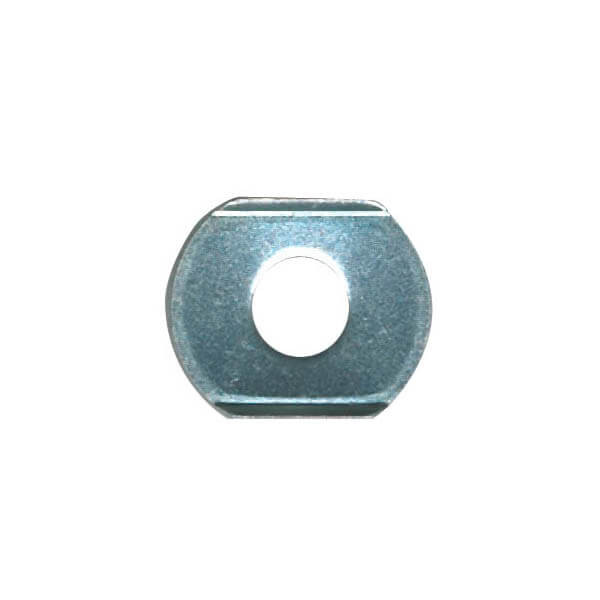

Arandela

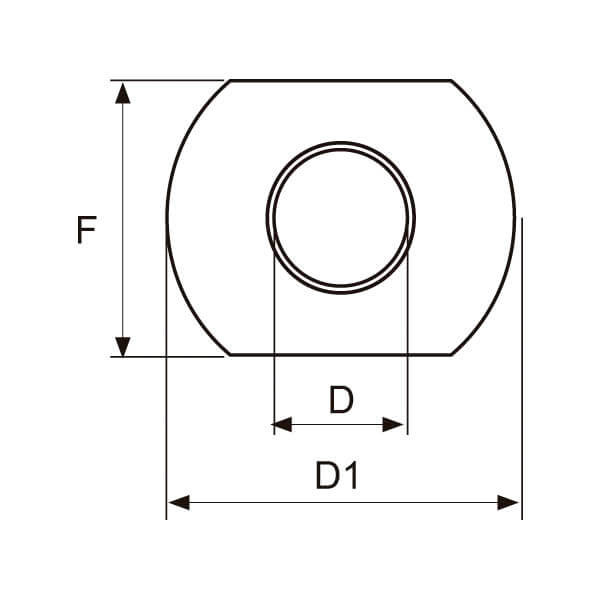

Ref. | Mod. | M | D | D1 | F | |
---|---|---|---|---|---|---|
KKACC-832106 | 832106 | M4 | 4,4 | 11,4 | 9,2 | HH 250 |
KKACC-832111 | 832111 | M4 | 4,3 | 14,3 | 9,2 | HV 150 |
KKACC-508107 | 508107 | M5 | 5,3 | 14,5 | 11 | HV 200 · HH300 |
KKACC-420105 | 420105 | M6 | 7 | 18,2 | 12,2 | HH 350 · HH 400 · HH 401-B |
KKACC-420111 | 420111 | M6 | 6,7 | 17,5 | 13 | HV 250-U · AC 250 |
KKACC-420106 | 420106 | M6 | 6,4 | 21 | 15,4 | N.38B(S) · N.38S(S) |
KKACC-518107 | 518107 | M8 | 8,3 | 22,2 | 15,9 | HH 450 · HH500 · HV 450 · N.82 · UF 450 · AC 450 · AC 453-L · HV 300 |
KKACC-518111 | 518111 | M8 | 8,5 | 25,4 | 19,8 | N.38B(L) · N.38S(L) |
KKACC-316106 | 316106 | M10 | 10,4 | 26 | 21 | HH 550 · HV 650 · AC 650 · HH 600 · HV 400 |
KKACC-113106 | 113106 | M12 | 14 | 32 | 23,5 | HV 850 · HV 851-B |
KKACC-511106 | 511106 | M16 | 17,2 | 37 | 28,4 | HV 1050 · HV 1051-B |
KKACC-518105 | 518105 | M8 | 8,3 | 16,2 | 17,5 | N.42A · N.42K · N.42P · N.42S |
KKACCI-8321062S | 832106-2S | M4 | 4,4 | 11,4 | 9,2 | HH 2502S · SS 251B2S |
KKACCI-8321112S | 832111-2S | M4 | 4,3 | 14,3 | 9,2 | HV 150-2S · HV151-B2S |
KKACCI-5081072S | 508107-2S | M5 | 5,3 | 14,5 | 11 | HH 300-2S · HH 301-B2S · HV 200-2S |
KKACCI-4201052S | 420105-2S | M6 | 7 | 18,2 | 12,2 | HH 350-2S · HH 351-B2S · HH 400-2S · HH 401-B2S |
KKACCI-5181072S | 518107-2S | M8 | 8,3 | 22,2 | 15,9 | HH 500-2S · HH 501-B2S · HV 450-2S · HH 450-2S · HV 300-2S |
KKACCI-5181052S | 518105-2S | M8 | 8,3 | 16,2 | 17,5 | N.42A-2S · N.42K-2S |
KKACCI-4201112S | 420111-2S | M6 | 6,7 | 17,5 | 13 | HV 250U-2S |
KKACCI-4201062S | 420106-2S | M6 | 6,4 | 21 | 15,4 | N.38 B(S)-2S · N.38 S(S)-2S |
Mod. = Modelo
Compatible con
Acero inoxidable
