DIN 6885 A

DIN 6885 A

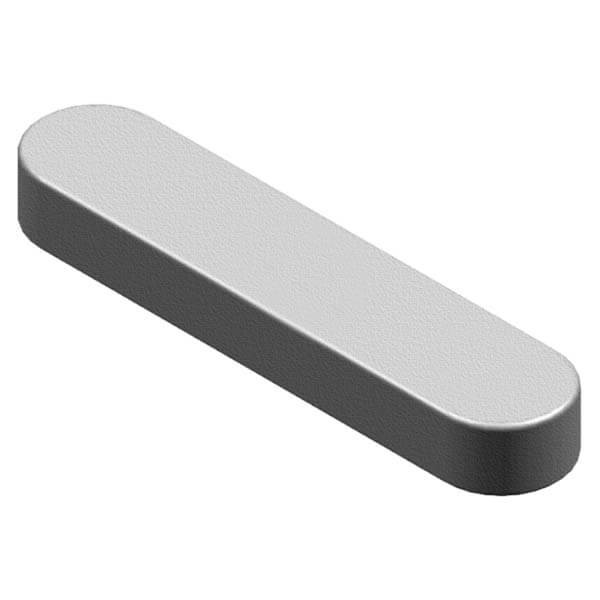

Chaveta paralela de ajuste
Acero C45+C (F-114)
Tolerancia b: h9
Tolerancia h: h9 o h11 según DIN 6880
Resistencia mínima a la tracción: 600 N/mm2

Categorías: , .

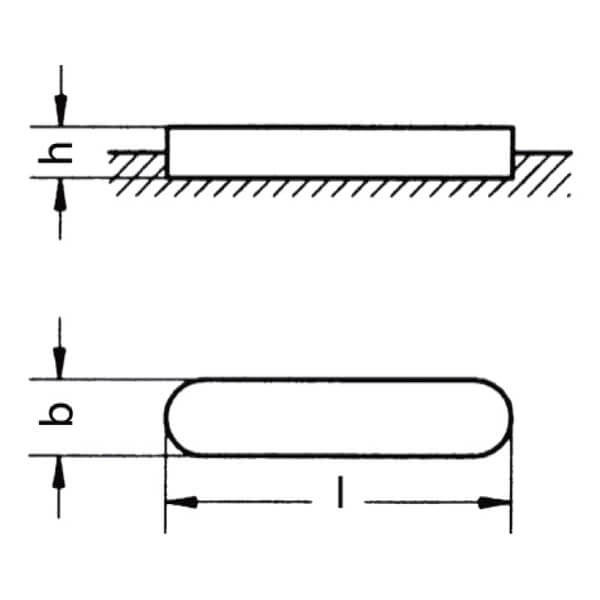

b 2 3 4 5 6 8 10 12 14 16 18 20 22
h 2 3 4 3 5 4 6 5 7 6 8 6 8 6 9 7 10 7 11 8 12 9 14
l 06 06 08 12 10 14 • 10 18 • 12 22 • 14 28 • 20 36 • 25 45 • 30 50 • 45 56 • 55 63 • 60
08 08 10 14 12 16 • 12 20 • 14 25 • 15 32 • 22 40 • 28 50 • 32 56 • 50 63 • 56 70 • 63
10 10 12 16 14 18 14 22 • 15 28 • 16 36 • 25 45 • 30 56 • 35 63 • 55 70 • 60 80 • 65
12 12 14 18 • 15 20 • 15 25 • 16 32 • 18 40 28 50 • 32 63 • 36 70 56 80 63 90 70
14 14 • 15 20 16 22 16 28 18 36 • 20 45 • 30 56 • 35 70 • 40 80 • 60 90 • 65 100 • 75
• 15 • 15 16 22 18 25 18 32 20 40 22 50 32 63 36 80 45 90 63 100 70 110 80
16 16 18 25 20 28 20 36 22 45 25 56 • 35 70 40 90 50 100 • 65 110 • 75 125 • 85
18 18 20 28 22 32 22 40 25 50 28 63 36 80 45 100 • 55 110 70 125 80 140 90
20 20 22 32 25 36 25 45 28 56 • 30 70 40 90 50 110 56 125 • 75 140 • 85 160 • 95
22 22 25 36 28 40 28 50 • 30 63 32 80 45 100 • 55 125 • 60 140 80 160 90 180 100
• 25 25 28 40 • 30 45 • 30 56 32 70 • 35 90 50 110 56 140 63 160 • 85 180 • 95 200 110
• 28 28 • 30 45 32 50 32 63 • 35 80 36 100 • 55 125 • 60 160 • 65 180 90 200 100 220 • 120
• 30 • 30 32 50 • 35 56 • 35 70 36 90 40 110 56 140 63 180 70 200 • 95 220 110 250 125
• 32 32 • 35 56 36 63 36 80 40 100 45 125 • 60 160 • 65 • 75 100 • 120 • 130
• 35 • 35 36 40 70 40 90 45 110 50 140 63 70 80 110 125 140
• 36 36 40 45 45 50 • 55 • 65 • 75 • 85 • 120 • 130 • 150
45 50 50 • 55 56 70 80 90 125 140 160
• 50 • 55 • 55 • 56 • 60 • 75 • 85 • 95 • 130 • 150 • 170
56 56 • 60 63 80 90 100 140 160 180
• 60 • 60 63 • 65 • 85 • 95 110 • 150 • 170 200
• 63 63 • 65 70 90 100 • 120 • 160 180 220
• 65 • 65 70 • 75 • 95 110 125 • 170 200 250
70 • 75 80 100 • 120 • 130 180 220
• 75 80 • 85 110 125 140 200
• 85 90 • 120 • 130 • 150
90 • 95 125 140 160
• 95 100 • 130 • 150 • 180
• 100 110 140 160 • 200
• 110 • 120 • 150 • 180
• 120 • 125 • 160 • 200
• 125 • 130 • 180
• 130 • 140
• 140 • 150
• 150 • 160
• 180 • 200
b 25 28 32 36 40 45 50 56 63 70 80 90 100
h 9 14 10 16 11 18 12 20 22 25 28 32 32 36 40 45 50
l 70 • 65 80 • 75 90 • 85 100 • 95 110 • 120 140 160 180 200 220 250 280
80 70 90 80 100 90 110 100 • 120 125 160 180 200 220 250 280 320
90 • 75 100 • 85 110 • 95 125 110 125 • 130 180 200 220 250 280 320 360
100 80 110 90 125 100 140 • 120 • 130 140 200 220 250 280 320 360 400
110 • 85 125 • 95 140 110 160 125 140 • 150 220 250 280 320 360 400
125 90 140 100 160 • 120 180 • 130 • 150 160 250 280 320 360 400
140 • 95 160 110 180 125 200 140 160 • 170 280 320 360 400
160 100 180 • 120 200 140 220 • 150 • 170 180 320 360 400
180 110 200 125 220 • 150 250 160 180 200 360 400
200 • 120 220 • 130 250 160 280 • 170 200 220 400
220 125 250 140 280 • 170 315 180 220 250
250 • 130 280 • 150 315 180 355 200 250 280
280 140 315 160 355 200 400 220 280 • 320
• 150 • 170 220 250 • 320 • 360
160 180 250 280 • 360 400
• 170 200 280 320 400
180 220 320 360
200 250 360 400
220 280
250 320
280

También disponibles en acero inoxidable.
Otras medidas bajo consulta y en stock.
Las longitudes en negrita son las más utilizadas.

Ref: ?
Ejemplo: Ref. = 51A - XX - XX - XX
↑ ↑ ↑
b h l
DIN 6885A
8x7x50
Ref. = 51A - 8 - 7 - 50

· Medidas fuera de norma DIN.
