DIN 6880

DIN 6880

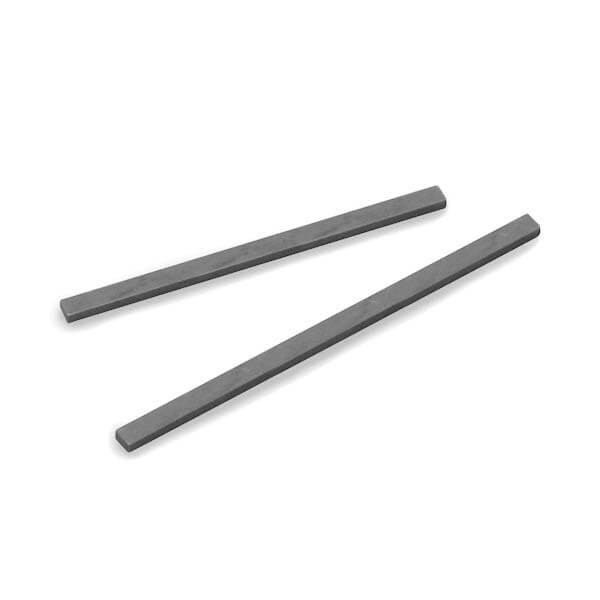

Perfil para chavetas
Aço C45+C (F-114)
Tolerância b: h9
Tolerância h: h9 ou h11 conforme a medida
Resistência mínima à tração: 600 N/mm²
Comprimento: 1.000 mm.

Categorías: , .

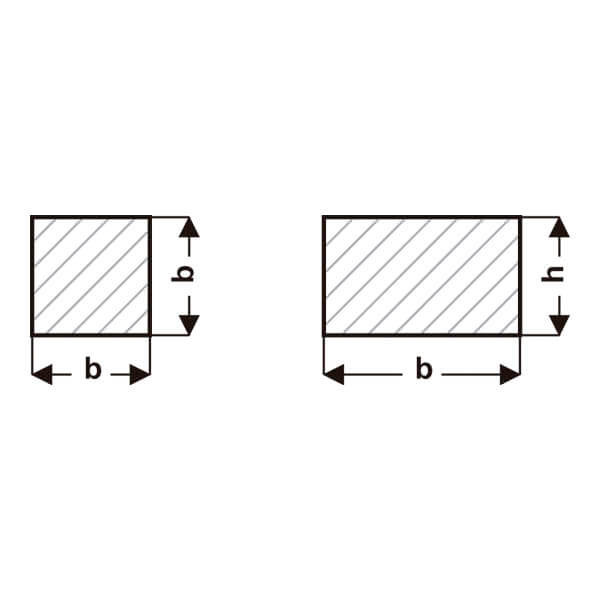

bxb / bxh dif. adm. r Kg/m Utilizable para
b h min. max. ~
~		 DIN 6881 DIN 6883 DIN 6884 DIN 6885
DIN 6886		 DIN 6887 DIN 6889
h9 h9 h11
2x2 - -0,025 - - 0,16 0,25 0,031 - - - 2x2 - -
3x3 - -0,025 - - 0,16 0,25 0,071 - - - 3x3 - -
4x4 - -0,030 - - 0,16 0,25 0,126 - - - 4x4 - -
- 5x3 -0,030 - -0,060 0,25 0,40 0,118 - - - 5x3 - -
5x5 - -0,030 - - 0,25 0,40 0,196 - - - 5x5 - -
- 6x4 -0,030 - -0,075 0,25 0,40 0,188 - - - 6x4 - -
- • 6x5 -0,030 - -0,075 0,25 0,40 0,235 - - - - - -
6x6 - -0,030 - - 0,25 0,40 0,283 - - - 6x6 - -
- 7x4 -0,036 -0,030 - 0,25 0,40 0,220 - - - - 4x4 -
7x7 - -0,036 - - 0,25 0,40 0,385 (DIN 138)
- • 8x4 -0,036 -0,030 - 0,25 0,40 0,251 - - - - - -
- 8x5 -0,036 -0,030 - 0,25 0,40 0,314 8x3,5 8x5 - 8x5 5x5 -
- 8x7 -0,036 - -0,090 0,25 0,40 0,440 - - - 8x7 - -
8x8 - -0,036 - - 0,25 0,40 0,503 - - 8x5 - - 8x3,5
• 9x9 - -0,036 - - 0,25 0,40 0,636 - - - - - -
- 10x6 -0,036 -0,030 - 0,40 0,60 0,471 10x4 10x6 - 10x6 6x6 -
- 10x8 -0,036 -0,036 - 0,40 0,60 0,628 - - - 10x8 - 10x4
10x10 - -0,036 - - 0,40 0,60 0,785 - - 10x6 - - -
- 12x6 -0,043 - -0,075 0,40 0,60 0,565 12x4 12x6 - 12x6 - -
- 12x8 -0,043 -0,036 - 0,40 0,60 0,754 - - - 12x8 8x7 12x4
- 12x10 -0,043 -0,036 - 0,40 0,60 0,943 - - - - 10x8 -
12x12 - -0,043 - - 0,40 0,60 1,13 - - 12x6 - 12x8 -
- 14x6 -0,043 - -0,075 0,40 0,60 0,659 14x4,5 14x6 - 14x6 - -
- 14x9 -0,043 - -0,090 0,40 0,60 0,989 - - - 14x9 - 14x4,5
14x14 - -0,043 - - 0,40 0,60 1,54 - - 14x6 - 14x9 -
- 16x7 -0,043 - -0,090 0,40 0,60 0,879 16x5 16x7 - 16x7 - -
- 16x10 -0,043 - -0,090 0,40 0,60 1,26 - - - 16x10 - -
16x16 - -0,043 - - 0,40 0,60 2,01 - - 16x7 - 16x10 16x5
- 18x7 -0,043 - -0,090 0,40 0,60 0,989 18x5 18x7 - 18x7 - -
- 18x11 -0,043 - -0,110 0,40 0,60 1,55 - - 18x7 18x11 - 18x5
18x18 - -0,043 - - 0,40 0,60 2,54 - - - - 18x11 -
- 20x8 -0,052 - -0,090 0,60 0,80 1,26 20x6 20x8 - 20x8 - -
- • 20x10 -0,052 - -0,110 0,60 0,80 1,56 - - - - - -
- 20x12 -0,052 - -0,110 0,60 0,80 1,88 - - 20x8 20x12 - -
20x20 - -0,052 - - 0,60 0,80 3,14 - - - - 20x12 20x6
- 22x9 -0,052 - -0,090 0,60 0,80 1,55 22x7 22x9 - 22x9 - -
- 22x14 -0,052 - -0,110 0,60 0,80 2,42 - - 22x9 22x14 - -
22x22 - -0,052 - - 0,60 0,80 3,80 - - - - 22x14 22x7
- • 24x14 -0,052 - -0,110 0,60 0,80 2,63 - - - - - -
- 25x9 -0,052 - -0,090 0,60 0,80 1,77 25x7 25x9 - 25x9 - -
- 25x14 -0,052 - -0,110 0,60 0,80 2,75 - - 25x9 25x14 - -
- 25x22 -0,052 - -0,130 0,60 0,80 4,32 - - - - 25x14 25x7
- 28x10 -0,052 - -0,090 0,60 0,80 2,20 28x7,5 28x10 - 28x10 - -
- 28x16 -0,052 - -0,110 0,60 0,80 3,52 - - 28x10 28x16 - -
- 28x25 -0,052 - -0,130 0,60 0,80 5,50 - - - - 28x16 28x7,5
- 32x11 -0,062 - -0,110 0,60 0,80 2,76 32x8,5 32x11 - 32x11 - -
- 32x18 -0,062 - -0,110 0,60 0,80 4,52 - - 32x11 32x18 - -
- 32x30 -0,062 - -0,130 0,60 0,80 7,54 - - - - 32x18 32x8,5
- 36x12 -0,062 - -0,110 1,0 1,2 3,39 36x9 36x12 - 36x12 - -
- 36x20 -0,062 - -0,130 1,0 1,2 5,65 - - 36x12 36x20 - -
- 36x34 -0,062 - -0,160 1,0 1,2 9,61 - - - - 36x20 36x9
- 40x14 -0,062 - -0,110 1,0 1,2 4,40 - 40x14 - - - -
- 40x22 -0,062 - -0,130 1,0 1,2 6,91 - - 40x14 40x22 - -
- 40x38 -0,062 - -0,160 1,0 1,2 11,9 - - - - 40x22 -
- 45x25 -0,062 - -0,130 1,0 1,2 8,83 - 45x16 45x16 45x25 - -
- 45x43 -0,062 - -0,160 1,0 1,2 15,2 - - - - 45x25 -
- 50x28 -0,062 - -0,130 1,0 1,2 11,0 - 50x18 50x18 50x28 - -
- 50x48 -0,062 - -0,160 1,0 1,2 18,8 - - - - 50x28 -
- 56x32 -0,074 - -0,160 1,6 2,0 14,1 - - - 56x32 - -
- 63x32 -0,074 - -0,160 1,6 2,0 15,8 - - - 63x32 - -
- 70x36 -0,074 - -0,160 1,6 2,0 19,8 - - - 70x36 - -
- 80x40 -0,074 - -0,160 2,5 3,0 25,1 - - - 80x40 - -
- 90x45 -0,087 - -0,160 2,5 3,0 31,8 - - - 90x45 - -
- 100x50 -0,087 - -0,160 2,5 3,0 39,3 - - - 100x50 - -

dif. adm. Diferença admissível
* Medidas fora da norma DIN.

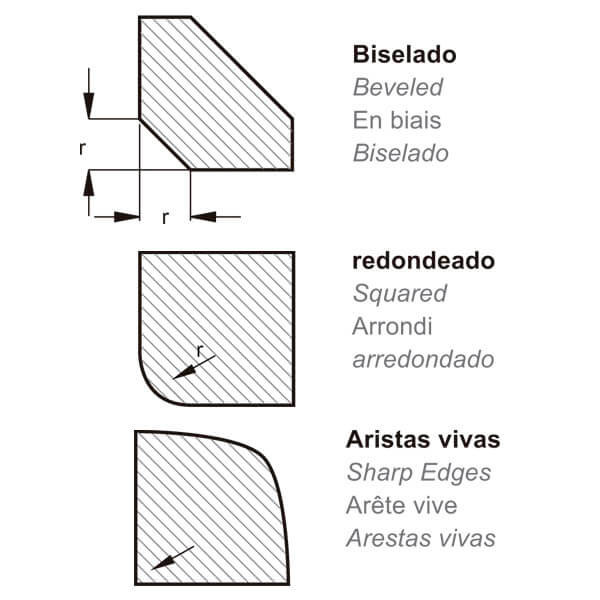

Preferivelmente, forneceremos perfis com arestas vivas. Se deseja perfis com biselado ou arredondado deverá especificar no pedido. Veja fotos acima.

Ref: ?
Exemplo: Ref. = 01 - XX - XX
↑ ↑
b h
DIN 6880
14x9
Ref. = 01 - 14 - 9

Também disponíveis em aço inoxidável.
Outras medidas, comprimentos especiais e materiais, disponíveis sob consulta.
Os comprimentos em negrito são os mais utilizados.
