DIN 6887

DIN 6887

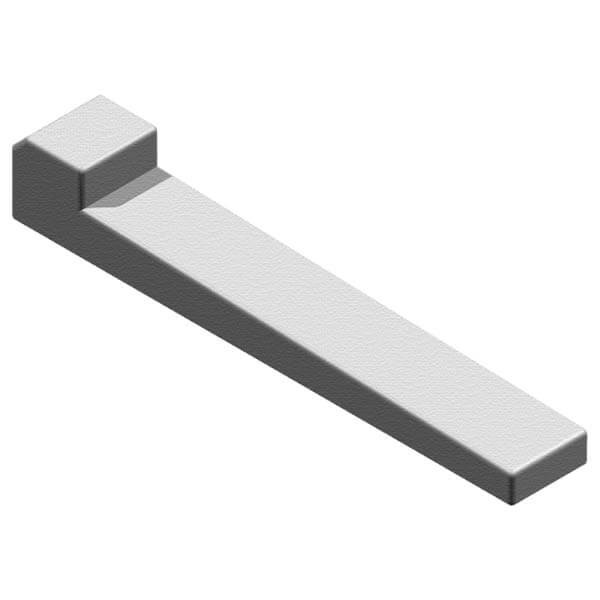

Chaveta con cabeza
Acero C45+C (F-114)
Tolerancia b: h9
Tolerancia h: h9 o h11 según DIN 6880
Resistencia mínima a la tracción: 600 N/mm²

Categorías: , .

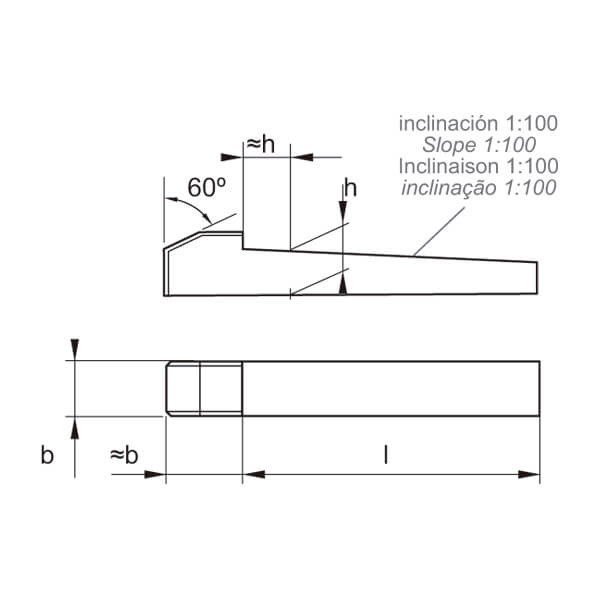

b 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50
h 4 5 6 7 8 8 9 10 11 12 14 14 16 18 20 22 25 28
l 14 14 16 20 25 32 40 45 50 56 63 70 80 90 100 110 125 140
16 16 18 22 28 36 45 50 56 63 70 80 90 100 110 125 140 160
18 18 20 25 32 40 50 56 63 70 80 90 100 110 125 140 160 180
20 20 22 28 36 45 56 63 70 80 90 100 110 125 140 160 180 200
22 22 25 32 40 50 63 70 80 90 100 110 125 140 160 180 200 220
25 25 28 36 45 56 70 80 90 100 110 125 140 160 180 200 220 250
28 28 32 40 50 63 80 90 100 110 125 140 160 180 200 220 250 280
32 32 36 45 56 70 90 100 110 125 140 160 180 200 220 250 280 320
36 36 40 50 63 80 100 110 125 140 160 180 200 220 250 280 320 360
40 40 45 56 70 90 110 125 140 160 180 200 220 250 280 320 360 400
45 45 50 63 80 100 125 140 160 180 200 220 250 280 320 360 400
  50 56 70 90 110 140 160 180 200 220 250 280 320 360 400
  56 63 80 100 125 160 180 200 220 250 280 320 360 400
    70 90 110 140
14 - 28 32 - 80 90 - 400
Tolerancia de la longitud de la chaveta ( l )
Key Length Tolerance ( I )
Tolérance de la longueur de la clavette
Tolerância do comprimento da chaveta ( l )		 -0,2 -0,3 -0,5

Selección de la chaveta con cabeza DIN 6887
DIN 6887
Anchura del chavetero Profundidad del chavetero del eje Profundidad del eje del cubo dif. adm. Diferencia admisible
          Keyway Width           Keyway Shaft Depth           Hub Shaft Depth              Acceptable Difference
          Largeur du logement           Profondeur du logement de l'arbre           Profondeur du logement du moyeu              Écart accepté
          Largura do rasgo de chaveta           Profundidade do rasgo de chaveta do eixo           Profundidade do eixo do cubo              Diferença admissível
b
h		 h9 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100
4 5 6 7 8 8 9 10 11 12 14 14 16 18 20 22 25 28 32 32 36 40 45 50
d > 10 12 17 22 30 38 44 50 58 65 75 85 95 110 130 150 170 200 230 260 290 330 380 440
≤ 12 17 20 30 38 44 50 58 65 75 85 95 110 130 150 170 200 230 260 290 330 380 440 500
h1 max. 4,1 5,1 6,1 7,2 8,2 8,2 9,2 10,2 11,2 12,2 14,2 14,2 16,2 18,3 20,4 22,4 25,4 28,4 32,5 32,5 36,5 40,5 45,6 50,6
dif. adm. -0,1 -0,1 -0,1 -0,2 -0,2 -0,2 -0,2 -0,2 -0,2 -0,2 -0,2 -0,2 -0,2 -0,2 -0,3 -0,3 -0,3 -0,3 -0,3 -0,3 -0,3 -0,3 -0,3 -0,3
h2 7 8 10 11 12 12 14 16 18 20 22 22 25 28 32 36 40 45 50 50 56 63 70 80
Anchura del chavetero
(=b)		 D10 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100
t1
Profundidad del
chavetero del eje		 2,5 3,0 3,5 4,0 5,0 5,0 5,5 6,0 7,0 7,5 9,0 9,0 10,0 11,0 12,0 13,0 15,0 17,0 20,0 20,0 22,0 25,0 28,0 31,0
dif. adm. +0,1 +0,1 +0,1 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3
t2 max.
Profundidad del
chavetero del cubo 		1,2 1,7 2,2 2,4 2,4 2,4 2,9 3,4 3,4 3,9 4,4 4,4 5,4 6,4 7,1 8,1 9,1 10,1 11,1 11,1 13,1 14,1 16,1 18,1
dif. adm. +0,1 +0,1 +0,1 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3 +0,3
r1 min. 0,16 0,25 0,25 0,25 0,4 0,4 0,4 0,4 0,4 0,6 0,6 0,6 0,6 0,6 1,0 1,0 1,0 1,0 1,6 1,6 1,6 2,5 2,5 2,5
max. 0,25 0,4 0,4 0,4 0,6 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 1,2 1,2 1,2 1,2 2,0 2,0 2,0 3,0 3,0 3,0
r2 min. 0,16 0,25 0,25 0,25 0,4 0,4 0,4 0,4 0,4 0,6 0,6 0,6 0,6 0,6 1,0 1,0 1,0 1,0 1,6 1,6 1,6 2,5 2,5 2,5
max. 0,16 0,16 0,16 0,16 0,25 0,25 0,25 0,25 0,25 0,4 0,4 0,4 0,4 0,4 0,7 0,7 0,7 0,7 1,2 1,2 1,2 2,0 2,0 2,0

Otras medidas, dimensiones especiales y materiales bajo consulta.
Las medidas 56x32 a 100x50 son normalizadas sin estandar definidos en longitud. Se fabrican a medida.

Ref: ?
Exemplo: Ref. = 71A - XX - XX - XXX
↑ ↑ ↑
b h l
DIN 6887
8x7x50
Ref. = 71 - 8 - 7 - 50
