R08M

R08M

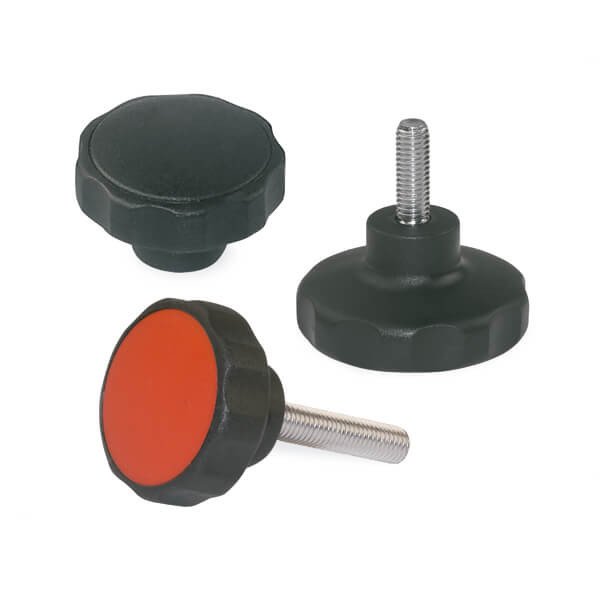

Mando ondulado para montaje con tuerca o tornillo
Material: Poliamida acabado mate
Color estándar: Negro (7 colores de tapas en stock a elegir)

Categorías: , .

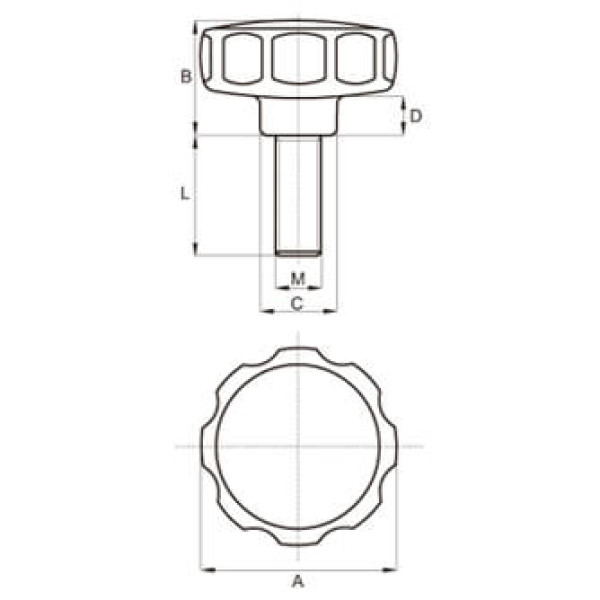

Ref. Ref. Ref. M A B C D L
R08M-30-19-4 R08T-30-19-N - M4 30 19 14 7 8, 14, 18, 23, 28, 33, 38
R08M-30-19-5 M5 30 19 14 7 8, 14, 18, 23, 28, 33, 38, 43, 48
R08M-30-19-6 M6 30 19 14 7 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-33-23-4 R08T-33-23-N - M4 32,5 23 18,5 10 8, 14, 18, 23, 28, 33, 38
R08M-33-23-5 M5 32,5 23 18,5 10 8, 14, 18, 23, 28, 33, 38, 43, 48
R08M-33-23-6 M6 32,5 23 18,5 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-33-23-8 M8 32,5 23 18,5 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-40-22-5 R08T-40-22-N - M5 40 22 16,5 9 8, 14, 18, 23, 28, 33, 38, 43, 48
R08M-40-22-6 M6 40 22 16,5 9 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-40-22-8 M8 40 22 16,5 9 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-40-26-5 R08T-40-26-N - M5 40 26 22 10 8, 14, 18, 23, 28, 33, 38, 43, 48
R08M-40-26-6 M6 40 26 22 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-40-26-8 M8 40 26 22 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-40-26-10 M10 40 26 22 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58, 63, 68
R08M-50-26-6 R08T-50-26-N R08TT-50-26-N M6 50 26 22 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-50-26-8 M8 50 26 22 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-50-26-10 M10 50 26 22 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58, 63, 68
R08M-55-32-6 R08T-55-32-N - M6 55 32 22 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-55-32-8 M8 55 32 22 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-55-32-10 M10 55 32 22 10 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58, 63, 68
R08M-62-35-8 R08T-62-35-N - M8 62 35 22 13 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58
R08M-62-35-10 M10 62 35 22 13 10, 14, 18, 23, 28, 33, 38, 43, 48, 53, 58, 63, 68

Referencia del cuerpo
Referencia de la tapa
Referencia de la tapa (pasante)
Gama estándar
Sujeto a cantidades mínimas (unidades)

Para realizar el pedido en firme se debe indicar la referencia del cuerpo y la referencia de la tapa seleccionada.
Tapas en color naranja (RAL 2004), azul (RAL 5015), amarillo (RAL 1021), rojo (RAL 3000), verde (RAL 6024) y gris (RAL 7035) disponibles en stock.
Mando ondulado versátil y de fácil montaje para insertar una tuerca DIN 934 (versión hembra) o tornillo DIN 931/933 (versión macho) según necesidades. Este artículo está compuesto de dos piezas, cuerpo y tapa. Por cada diámetro y métrico existe un cuerpo distinto, mientras que la tapa es única por cada diámetro. Cuando se realice un montaje en versión macho se debe tener en cuenta que la longitud de rosca útil será 2mm menor a la longitud total del tornillo utilizado. Bajo consulta también podemos suministrar mandos ya montados con tuerca o tornillo (L=longitud de rosca útil).
