5600

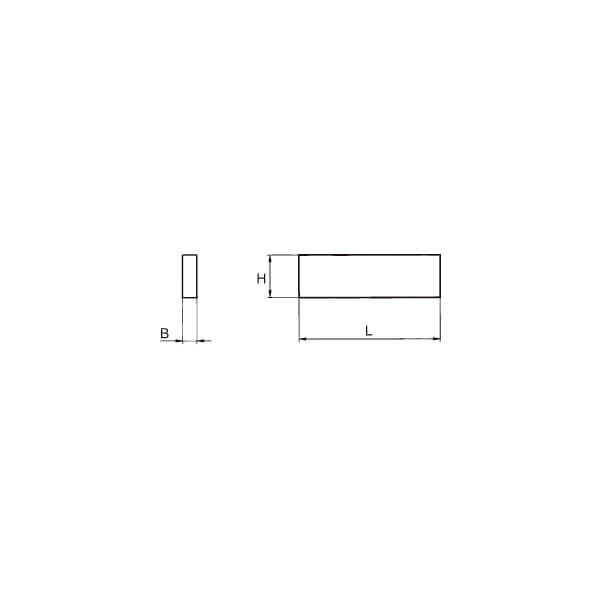

Ref. | B | H | L | g |
---|---|---|---|---|
5600-01 | 10 | 30 | 200 | 940 |
5600-02 | 20 | 40 | 200 | 2.500 |
5600-03 | 30 | 40 | 250 | 4.700 |
5600-04 | 40 | 50 | 300 | 9.400 |
5600-05 | 40 | 60 | 300 | 11.300 |
5600-06 | 50 | 60 | 400 | 18.800 |

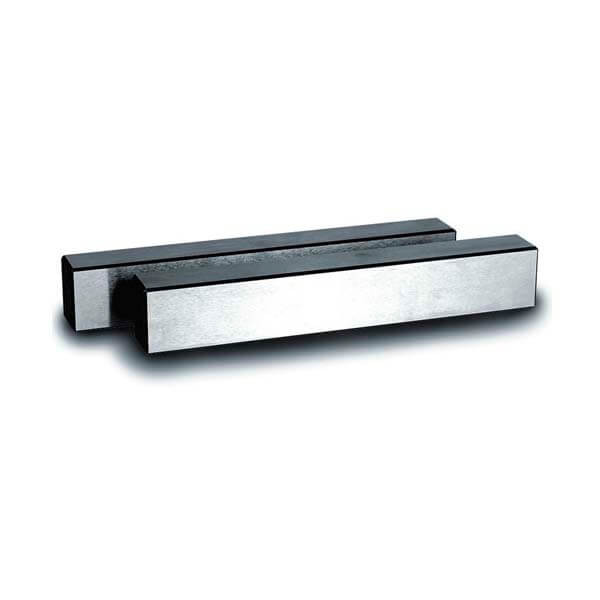

Para uso como calzos, topes o distanciadores en máquina herramienta.
Los calzos paralelos Nº 5600 se suministran por parejas.
La tolerancia por pareja es IT 5.
La tolerancia de la dimensión nominal B y H, según ISO 2768-m.
