R77100
R77100

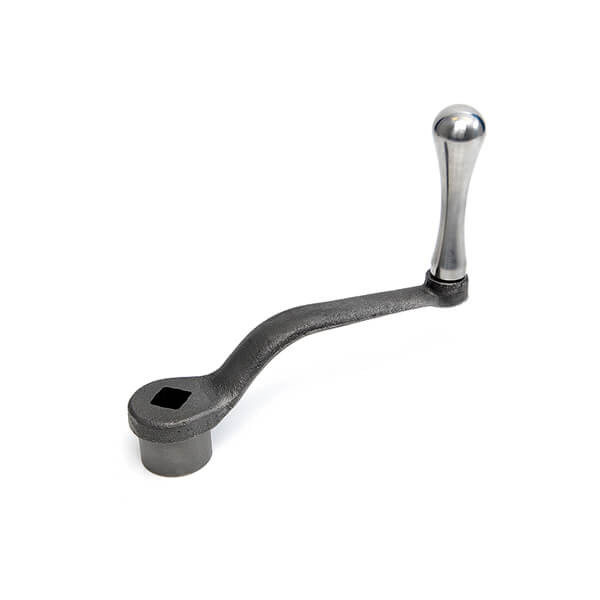

Manivela con manilla
Material: Acero fundido (cuerpo) y acero pulido (manilla)
Alojamiento de fijación cuadrado

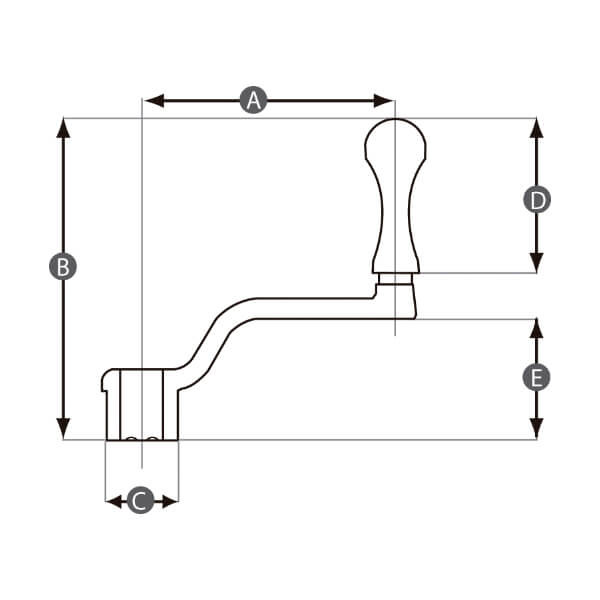

| Ref. |  |
A | B | C | D | E | |
|---|---|---|---|---|---|---|---|
| R77100 |  |
12 mm | 100 | 133 | 28 | 75 | 45 |
| R77125 | |
14 mm | 125 | 141 | 34 | 75 | 52 |
| R77160 | |
17 mm | 160 | 171 | 38 | 95 | 62 |
| R77200 | |
19 mm | 200 | 191 | 44 | 95 | 75 |
Gama estándar
Sujeto a cantidades mínimas (unidades)
