R92
R92

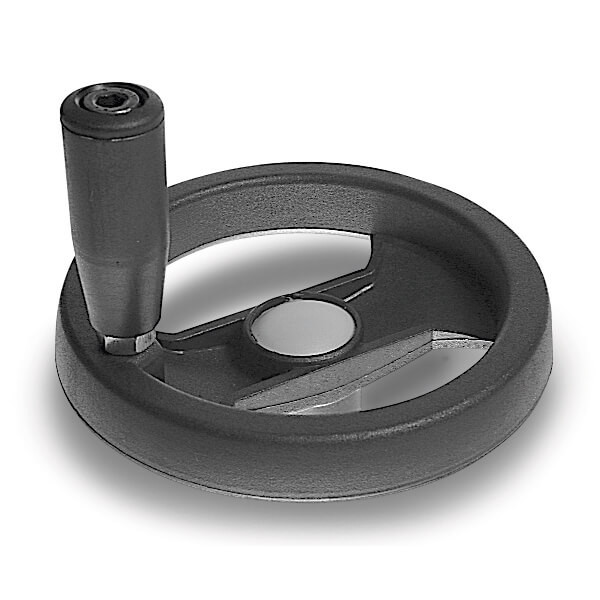

Volante 2 radios con manilla giratoria
Material: Termoplástico reforzado acabado mate
Material del núcleo: Acero cincado
Color: Negro (volante) / Gris (tapa central)

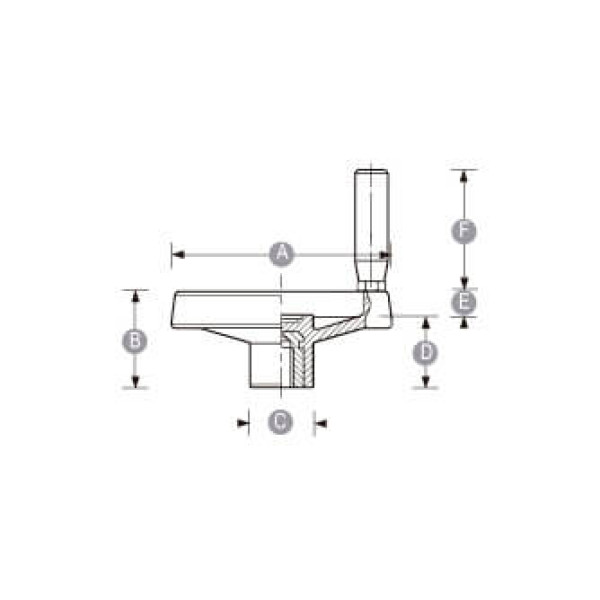

| Ref. | A | B | C | D | E | F | Ã H10 | Ã max | ||
|---|---|---|---|---|---|---|---|---|---|---|
| R92-80 |  |
80 | 34,0 | 24,5 | 26,0 | 14,0 | 56 | 5 | 12 | |
 |
R92-100 | |
99 | 43,0 | 28,0 | 33,0 | 16,5 | 56 | 5 | 16 |
|
R92-130 | |
129 | 50,0 | 32,0 | 36,0 | 18,0 | 65 | 5 | 18 |
|
R92-160 | |
159 | 57,0 | 40,0 | 40,5 | 23,0 | 76 | 8 | 22 |
|
R92-200 | |
198 | 61,5 | 51,0 | 39,5 | 28,5 | 76 | 8 | 22 |
|
R92-250 | |
252 | 70,0 | 55,5 | 47,0 | 31,0 | 86 | 8 | 28 |
| R92-350 | |
346 | 80,0 | 67,5 | 49,5 | 36,5 | 86 | 8 | 30 | |
Gama preferida
Gama estándar
Sujeto a cantidades mínimas (unidades)
Ø H10 Agujero guía (tolerancia H10)
Ø max Agujero máximo
