ST

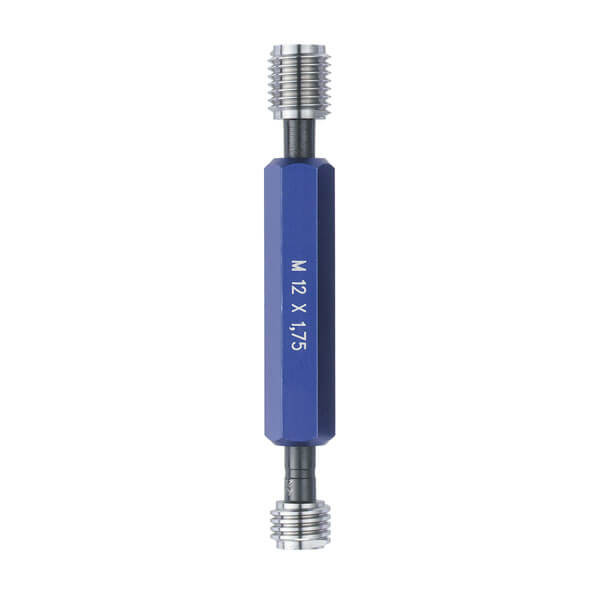

Tampón de control
Pasa - No Pasa

Ref. M
ST-2-40 M2 (x0,40)
STP-2,5-45 M2,5 (x0,45)
ST-3-50 M3 (x0,50)
ST-4-70 M4 (x0,70)
ST-5-80 M5 (x0,80)
ST-6-100 M6 (x1,00)
ST-7-100 M7 (x1,00)
ST-8-100 M8 (x1,00)
ST-8-125 M8 (x1,25)
ST-9-125 M9 (x1,25)
ST-10-100 M10 (x1,00)
ST-10-125 M10 (x1,25)
ST-10-150 M10 (x1,50)
ST-12-100 M12 (x1,00)
ST-12-125 M12 (x1,25)
ST-12-150 M12 (x1,50)
ST-12-175 M12 (x1,75)
ST-14-125 M14 (x1,25)
ST-14-150 M14 (x1,50)
ST-14-200 M14 (x2,00)
ST-16-150 M16 (x1,50)
ST-16-200 M16 (x2,00)
ST-18-150 M18 (x1,50)
ST-18-200 M18 (x2,00)
ST-18-250 M18 (x2,50)
ST-20-150 M20 (x1,50)
ST-20-200 M20 (x2,00)
ST-20-250 M20 (x2,50)
ST-22-150 M22 (x1,50)
ST-22-200 M22 (x2,00)
ST-22-250 M22 (x2,50)
ST-24-150 M24 (x1,50)
ST-24-200 M24 (x2,00)
ST-24-300 M24 (x3,00)
ST-26-150 M26 (x1,50)
ST-27-300 M27 (x3,00)
ST-30-150 M30 (x1,50)
ST-30-200 M30 (x2,00)
ST-30-350 M30 (x3,50)

Pasa - No Pasa:
TAMPÓN FILETEADO "NO PASA"
El lado "No Pasa" controla el roscado inicial del inserto. Para verificar su correcta colocación, el lado "No Pasa" no debe poder roscarse más de dos filetes (sin forzar).
TAMPÓN FILETEADO "PASA"
El lado "Pasa" controla el roscado inicial y final del inserto. Para verificar su correcta colocación, el lado "Pasa" debe poder roscarse con facilidad a lo largo del inserto. (sin forzar).

Los tampones de control son compatibles con todos los tipos de insertos roscados.
Tampones de control para roscas UNC, UNF, BSP, BSW y BSF bajo consulta.
