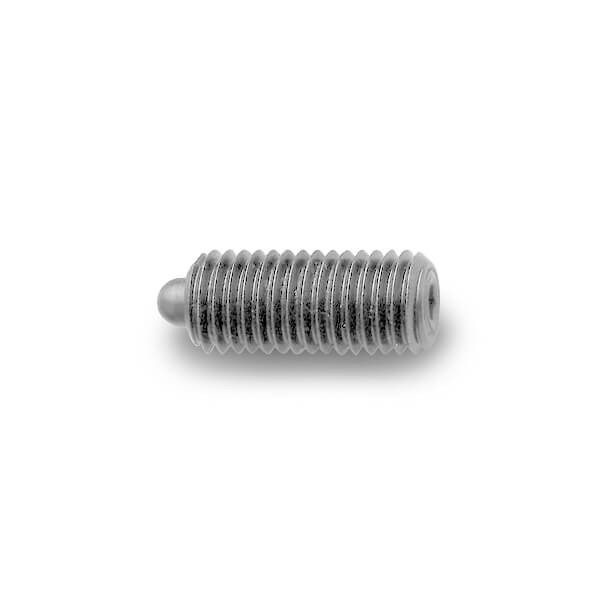

304S / 304RS

Posicionador inoxidable desmontable de vástago con ranura y hexágono interior
Cuerpo: Acero inoxidable 1.4305
Vástago: Acero inoxidable nitrurado 1.4305

Categorías: Posicionadores, De Bola o Vástago.

Especificaciones
Descargas

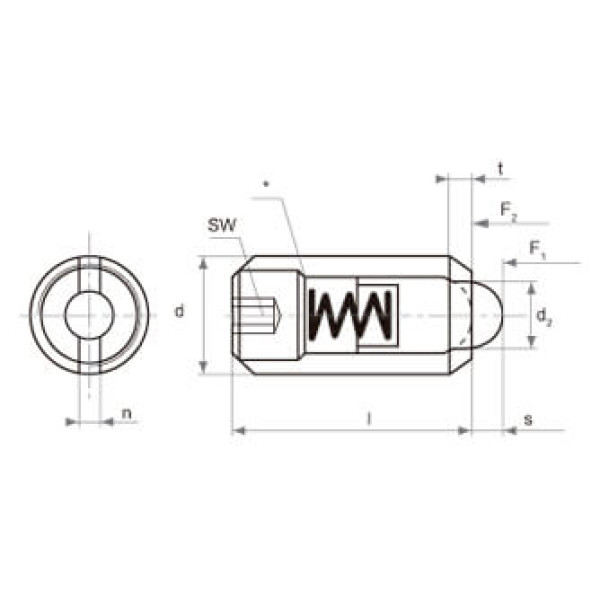

Ref.	d	d₂	l	n	s	SW	t	N
Ref.	d	d₂	l	n	s	SW	t	F₁	F₂
W304S-4	M4	1,5	15	0,6	1,5	1,3	0,6	5,0	15,0
W304S-5	M5	2,4	18	1,2	2,3	1,5	0,8	7,0	20,0
W304S-6	M6	2,7	20	1,3	2,5	2,0	0,9	7,0	20,0
W304S-8	M8	3,5	22	1,5	3,0	2,5	1,4	9,0	35,0
W304S-10	M10	4,0	22	1,5	3,0	3,0	1,4	9,0	35,0
W304S-12	M12	6,0	28	2,7	4,0	4,0	2,0	15,0	55,0
W304S-16	M16	7,5	32	3,2	5,0	5,0	2,5	45,0	100,0
W304S-20	M20	10,0	40	3,7	7,0	6,0	3,0	70,0	140,0
W304RS-5	M5	2,4	18	1,2	2,3	1,5	0,8	10	40
W304RS-6	M6	2,7	20	1,3	2,5	2,0	0,9	18	50
W304RS-8	M8	3,5	22	1,5	3,0	2,5	1,4	25	70
W304RS-10	M10	4,0	22	1,5	3,0	3,0	1,4	25	70
W304RS-12	M12	6,0	28	2,7	4,0	4,0	2,0	45	110
W304RS-16	M16	7,5	32	3,2	5,0	5,0	2,5	60	160
W304RS-20	M20	10,0	40	3,7	7,0	6,0	3,0	90	200

Muelle estándar
Muelle reforzado

Temperatura máxima de trabajo: 150ºC
* El tornillo de presión está fijado con adhesivo.
Bajo pedido podemos suministrar posicionadores con presiones de muelle especiales.
