2922
2922

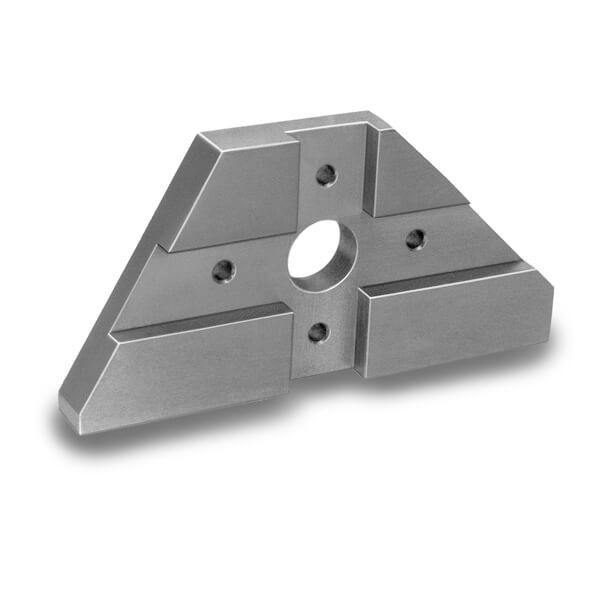

Tope universal
Acero cementado
Acabado: Rectificado

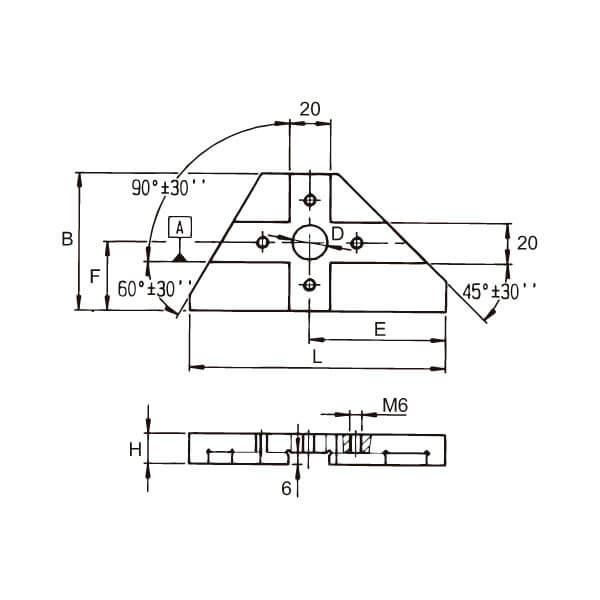

| Ref. | Mod. |  |
B | D | E | F | H | L | g |
|---|---|---|---|---|---|---|---|---|---|
| 2922-01 | 01 | 10 - 20 | 68 | 17 | 66,5 | 34 | 15 | 125 | 550 |
| 2922-02 | 02 | 12 - 36 | 98 | 25 | 100,0 | 49 | 20 | 200 | 1.900 |
Canal
Mod. = Modelo
Garantizan un posicionamiento preciso para la mayoría de trabajos, sin necesidad de utilizar un reloj comparador.
Utilizando dados guía Nº 6322-1 y Nº 6322-2, el tope universal es compatible con diferentes ranuras de máquina.
Como alternativa a los dados guía, este tope también se puede fijar con DIN 787 completos o con DIN 912+DIN 508+DIN 6340.

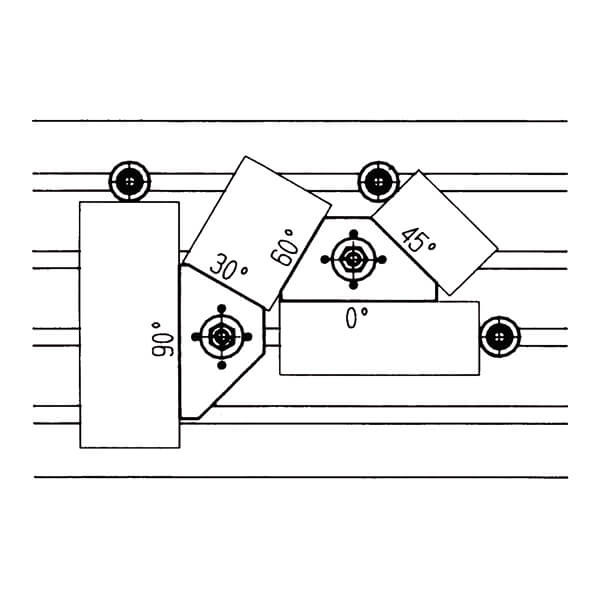

Posibles combinaciones de topes universales y ángulos de trabajo.
