DIN 179

DIN 179

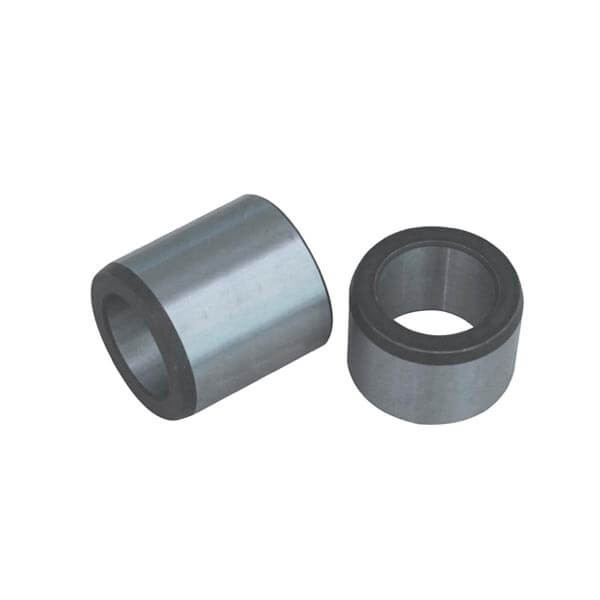

Casquillo sin Valona

Casquilho guia broca liso
Forma A
Material 16 Cr Ni 5
Tratamento térmico: cimentado e temperado
Dureza Hrc 60 ±2
Rectificado F7 (ØD) n6 (ØD1)

Categorías: , .
CORTO - short - court - curto CORTO • short • court • curto LARGO - long - long - largo LARGO • long • long • largo

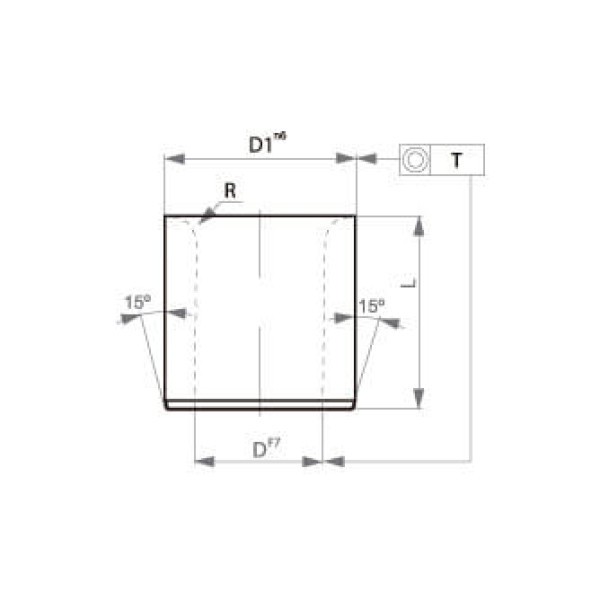

D ∅ ↑ D1 Ref. L Ref. L
0,9 - 1,0 0,1 3 179C-**,** 6 179L-**,** 9
1,1 - 1,8 0,1 4 179C-**,** 6 179L-**,** 9
1,9 - 2,6 0,1 - 0,25 5 179C-**,** 6 179L-**,** 9
2,7 - 3,3 0,1 - 0,25 6 179C-**,** 8 179L-**,** 12
3,4 - 4,0 0,1 - 0,25 7 179C-**,** 8 179L-**,** 12
4,1 - 5,0 0,1 - 0,25 8 179C-**,** 8 179L-**,** 12
5,1 - 6,0 0,1 - 0,25 10 179C-**,** 10 179L-**,** 16
6,1 - 8,0 0,1 - 0,25 12 179C-**,** 10 179L-**,** 16
8,1 - 10 0,1 - 0,25 15 179C-**,** 12 179L-**,** 20
10,1 - 12 0,1 - 0,25 18 179C-**,** 12 179L-**,** 20
12,1 - 15 0,1 - 0,25 22 179C-**,** 16 179L-**,** 28
15,25 - 18 0,25 26 179C-**,** 16 179L-**,** 28
18,25 - 22 0,25 30 179C-**,** 20 179L-**,** 36
22,25 - 26 0,25 35 179C-**,** 20 179L-**,** 36
26,25 - 30 0,25 42 179C-**,** 25 179L-**,** 45
30,25 - 35 0,25 48 179C-**,** 25 179L-**,** 45
35,5 - 42 0,5 55 179C-**,** 30 179L-**,** 56
42,5 - 48 0,5 62 179C-**,** 30 179L-**,** 56
48,5 - 55 0,5 70 179C-**,** 30 179L-**,** 56
56 - 63 1,0 78 179C-**,** 35 179L-**,** 67

Ø ↑ Progressão

Ref: ?
Exemplo:
DIN 179 CURTO
D = 10,50
Ref. = 179C - 10,50

Sob demanda, podemos fornecer casquilhos guia broca com tolerâncias e medidas especiais.
De acordo com a tendência da maioria dos mercados, classificamos os casquilhos guia broca como: curto, longo e extralongo (conforme a norma DIN: curto, médio e longo).
