DIN 444 (L)

DIN 444 (L)

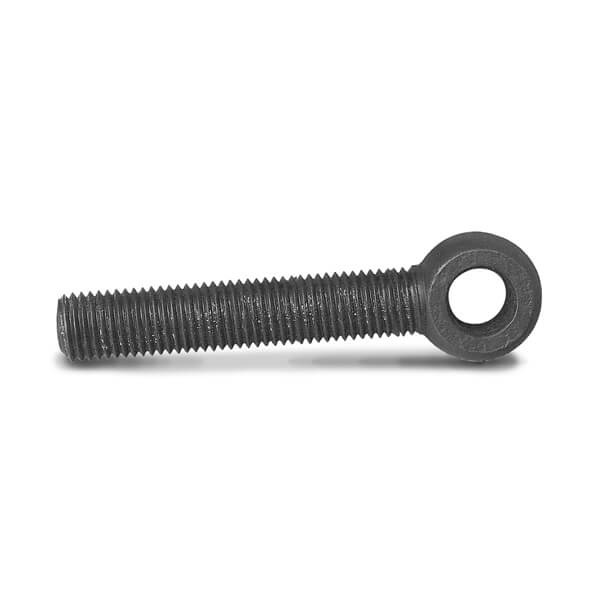

Tornillos con Ojo

Parafuso com olhal totalmente roscado
Qualidade 8.8
Forma B (execução mg)

Categorías: , .
d M5 M6 M8 M10 M12 M16 M20 M24 • M27 M30 • M33 M36 • M39 d
P 0,8 1,0 1,25 1,5 1,75 2,0 2,5 3,0 3,0 3,5 3,5 4,0 4,0 P

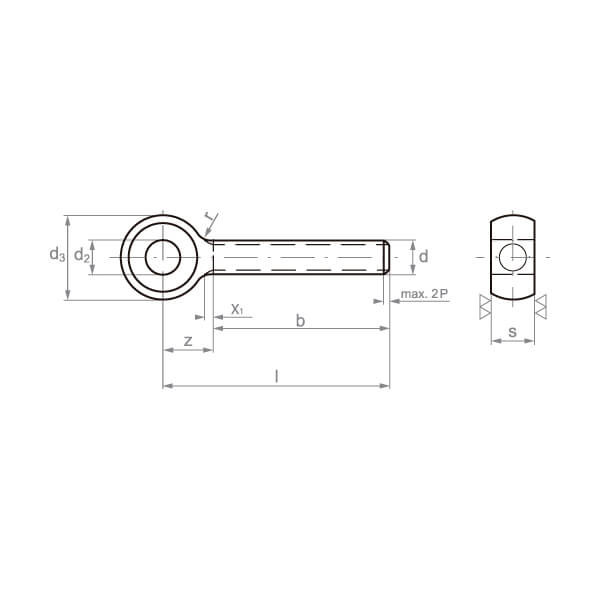

b Totalmente roscado · Fully threaded · Filetage total · Totalmente roscado b
d2 H9 5 6 8 10 12 16 18 22 24* / 25 27* / 28 30 32 / 33* 35 / 36* H9 d2
d3 máx. 12 14 18 20 25 32 40 45 50 55 60 65 70 máx. d3
mín. 11,57 13,57 17,57 19,48 24,48 31,38 39,38 44,38 49,38 54,26 59,26 64,26 69,26 mín.
r ≈ 2,5 4,0 4,0 4,0 6,0 6,0 6,0 10,0 10,0 10,0 16,0 16,0 16,0 ≈ r
s máx. 6 7 9 12 14 17 22 25 27 30 34 38 41 máx. s
mín. 5,88 6,85 8,85 11,82 13,82 16,82 21,79 24,79 26,79 29,79 33,75 37,75 40,75 mín.
z máx. ≈ 11 14 16 18 23 27 32 40 42 46 54 59 61 máx. ≈ z
l 30 30 40 45 55 70 100 100 120 150 150 160 160 l
35 35 45 50 60 75 110 110 130 160 160 180 180
40 40 50 55 65 80 120 120 140 180 180 200 200
45 45 55 60 70 90 130 130 150 200 200 220 220
50 50 60 65 75 100 140 140 160 220 220 240 240
55 55 65 70 80 110 150 150 180 240 240 260 260
60 60 70 75 90 120 160 160 200 260 260 280 280
65 65 75 80 100 130 180 180 220 280 280 300 300
70 70 80 90 110 140 200 200 240 300 300
75 75 90 100 120 150 220 220 260
80 80 100 110 130 160 240 240 280
  90 110 120 140 180 260 260 300
    120 130 150 200
    130 140 160 220
    140 150 180 240
        200 260
        220
        240
        260

M 30 35 40 45 50 55 60 65 70 75 80 90
l mín. 29,35 34,20 39,20 44,20 49,20 54,05 59,05 64,05 69,05 74,05 79,05 88,90
máx. 30,65 35,80 40,80 45,80 50,80 55,95 60,95 65,95 70,95 75,95 80,95 91,10
100 110 120 130 140 150 160 180 200 220 240 260 280 300 M
98,90 108,90 118,90 128,75 138,75 148,75 158,75 178,75 198,55 218,55 238,55 258,40 278,40 298,40 mín. l
101,10 111,10 121,10 131,25 141,25 151,25 161,25 181,25 201,45 221,45 241,45 261,60 281,60 301,60 máx.

P Passo da rosca
Max 2P Máximo duas vezes o passo de rosca (rosca incompleta)

Ref: ?
Exemplo:
Ref.= 444 - XX - XXX
DIN 444
M10x100
Ref.= 444 - 10 - 100

Os comprimentos em negrito são os mais utilizados.
• Recomenda-se evitar estas medidas.
X1 conforme a norma DIN 76 parte1
Tolerância da rosca 6g, conforme a norma DIN 13.
* Se este diâmetro de furo for necessário, deverá ser especificado no pedido.
