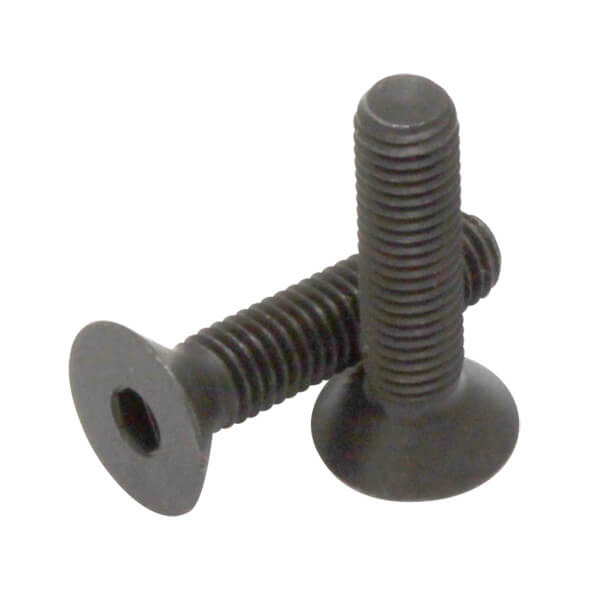

Tornillo cabeza plana avellanada con hexágono interior UNF
Normas ASME/ANSI 18.3 - ASTM F835 - Roscas 3A
Acero aleado de alta resistencia

Categorías: , .

Ref: ?
Ejemplo: Ref. = H91NF - XX/XX - X XX/XX
↑ ↑

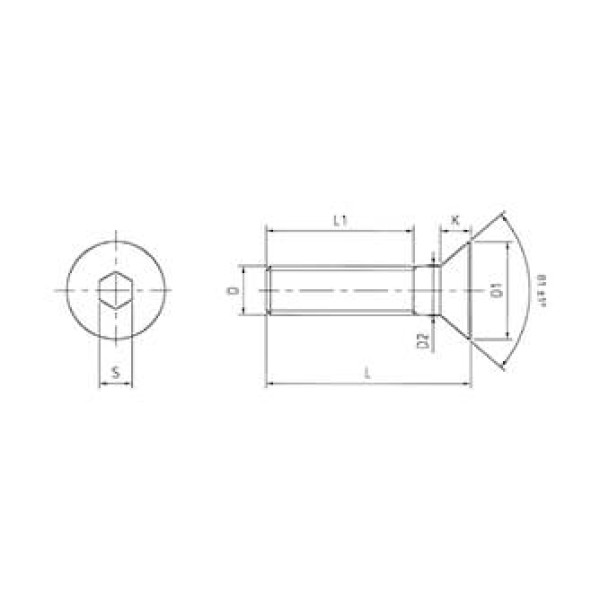

D L
1/4 x 1"1/4
Ref. = H91NF - 1 - 4 - 1 - 1 - 4

D #10 1/4" 5/16" 3/8" 1/2"
D1 min. 0.359 0.476 0.589 0.704 0.857
D2 max. 0.220 0.280 0.342 0.405 0.530
K 0.131 0.167 0.205 0.241 0.260
S 1/8 5/32 3/16 7/32 5/16
Hilos/ “ 32 28 24 24 20
L1 *
8.5 15.8 27.7 45.2 135.6
L 3/8 3/8 1/2 5/8 3/4
1/2 1/2 5/8 3/4 1"
5/8 5/8 3/4 1"  1/4
3/4 3/4 1" 1" 1/4 1" 1/2
1" 1" 1" 1/4 1" 1/2 1" 3/4
1" 1/4 1" 1/4 2"
1" 1/2 1" 1/2

D #10 1/4” 5/16” 3/8” 1/2”
L1= 1” 1/2 7/8 - - - -
Par de apriete recomendado

Dureza (≤1/2) 39-43 HRC (>1/2) 38-42 HRC
Temperaturas de uso -29º a +204ºC
Alargamiento mínimo a la ruptura 8%
Cantidad en caja
x50
x100

Ref: ?
Ejemplo: Ref. = H91NF - XX/XX - X XX/XX
↑ ↑
D L
1/4 x 1"1/4
Ref. = H91NF - 1 - 4 - 1 - 1 - 4

* Los tornillos por encima de la línea azul estan totalmente roscados, por debajo de la línea diponen de rosca parcial según L1.
