FBICN-50
FBICN-50
Bisigra Combi

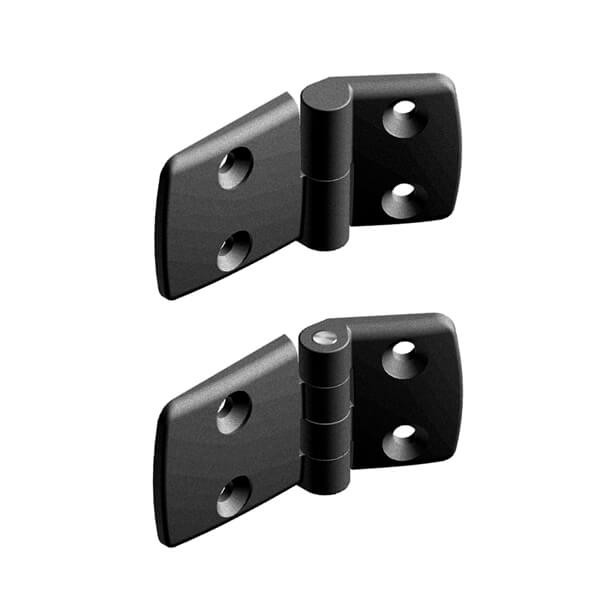

Bisagra 'Combi 50'
Material: Nylon PA, reforzado con fibra de vidrio
Pasador: Acero inoxidable
Color: Negro
Izquierda/Desmontable Left/Detachable À gauche dégondable Esquerda/Desmontável |
Derecha/Desmontable Right/Detachable À droite dégondable Direita/Desmontável |
No desmontable Non-detachable Non-dégondable Não desmontável |
|||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

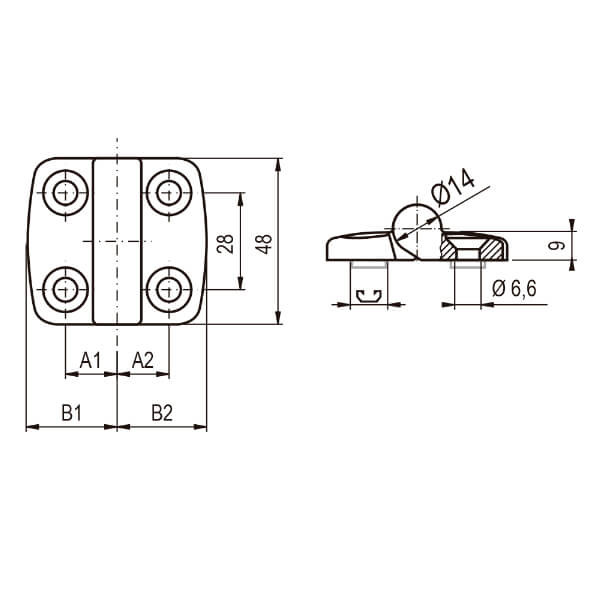

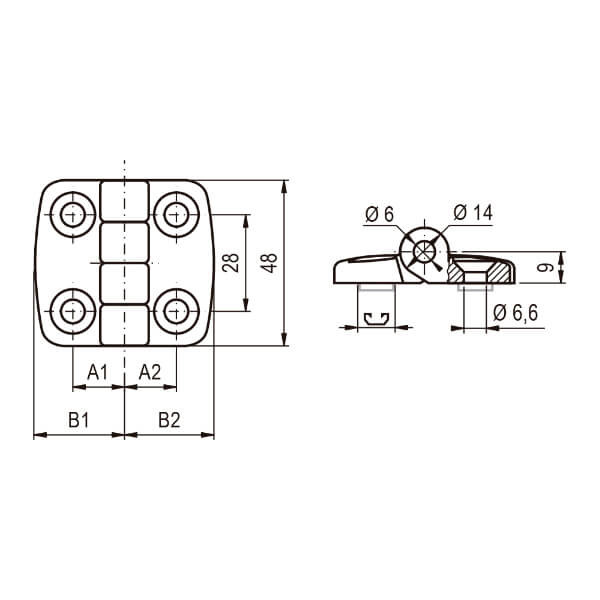

M | A1 | A2 | B1 | B2 | Ref. | FA max. |
FR max. |
g | Ref. | FA max. |
FR max. |
g | Ref. | FA max. |
FR max. |
g | |
50/50 | - | 27,5 | 27,5 | 48,5 | 48,5 | FBICN-50-50I | 320 | 800 | 48 | FBICN-50-50D | 320 | 800 | 48 | FBICN-50-50F | 425 | 800 | 49 |
50/50 | 8 | 27,5 | 27,5 | 48,5 | 48,5 | FBICN-50-50I-8 | 320 | 800 | 48 | FBICN-50-50D-8 | 320 | 800 | 48 | FBICN-50-50F-8 | 425 | 800 | 49 |
50/50 | 10 | 27,5 | 27,5 | 48,5 | 48,5 | FBICN-50-50I-10 | 320 | 800 | 48 | FBICN-50-50D-10 | 320 | 800 | 48 | FBICN-50-50F-10 | 425 | 800 | 49 |
50/25 | - | 27,5 | 15,0 | 48,5 | 26,0 | FBICN-25-50I | 425 | 650 | 40 | FBICN-25-50D | 425 | 650 | 40 | FBICN-25-50F | 380 | 500 | 41 |
50/30 | - | 27,5 | 17,5 | 48,5 | 29,5 | FBICN-30-50I | 500 | 750 | 41 | FBICN-30-50D | 500 | 750 | 41 | FBICN-30-50F | 400 | 700 | 43 |
50/35 | - | 27,5 | 20,0 | 48,5 | 36,0 | FBICN-35-50I | 400 | 700 | 43 | FBICN-35-50D | 400 | 700 | 43 | FBICN-35-50F | 400 | 700 | 44 |
50/40 | - | 27,5 | 22,5 | 48,5 | 38,5 | FBICN-40-50I | 350 | 800 | 45 | FBICN-40-50D | 350 | 800 | 45 | FBICN-40-50F | 450 | 750 | 46 |
50/45 | - | 27,5 | 25,0 | 48,5 | 43,5 | FBICN-45-50I | 325 | 800 | 46 | FBICN-45-50D | 325 | 800 | 46 | FBICN-45-50F | 450 | 750 | 48 |
50/60 | - | 27,5 | 32,5 | 48,5 | 57,5 | FBICN-50-60I | 240 | 800 | 52 | FBICN-50-60D | 240 | 800 | 52 | FBICN-50-60F | 200 | 850 | 52 |
Canal
FA max. Fuerza Axial máxima (N)
FR max. Fuerza Radial máxima (N)
Bisagras para paneles y perfiles de aluminio. La fijación se realiza por la parte frontal mediante tornillos avellanados M6.

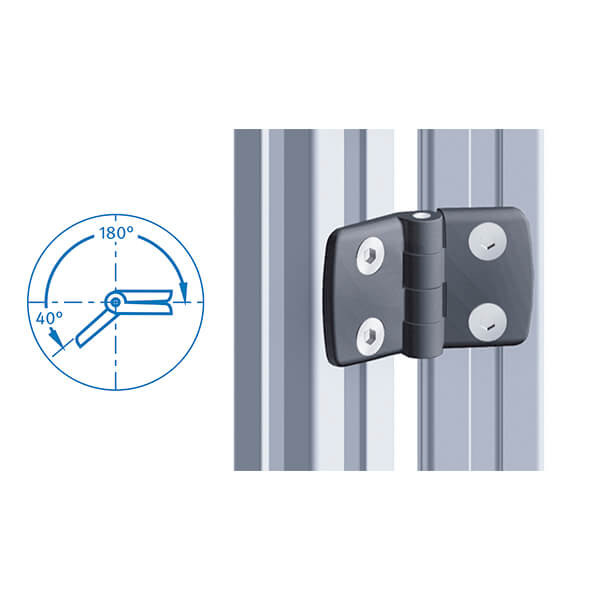

Puede visualizarse un ejemplo en las imágenes superiores.
