FCT (37-97)
FCT (37-97)

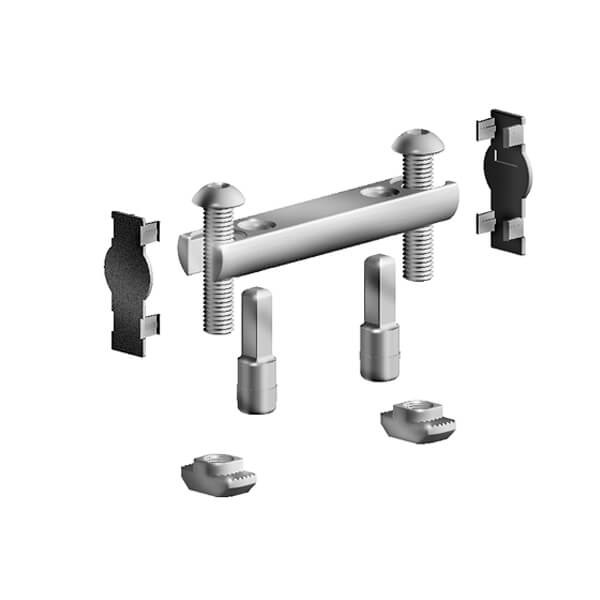

Conector de tornillo
Material: Acero cincado (tuercas y tornillos)

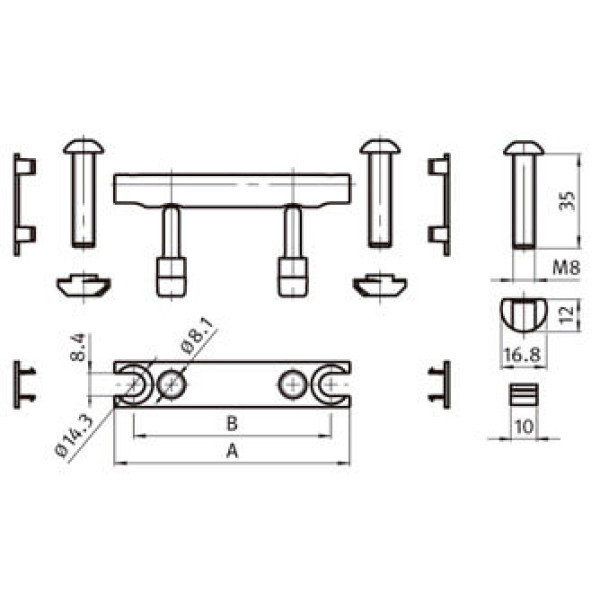

| Ref. | A | B | g. |
|---|---|---|---|
| FCT-37 | 37,0 | 23,0 | 74,0 |
| FCT-42 | 42,0 | 28,0 | 78,0 |
| FCT-47 | 47,0 | 33,0 | 81,0 |
| FCT-57 | 57,0 | 43,0 | 83,0 |
| FCT-77 | 77,0 | 63,0 | 121,0 |
| FCT-87 | 87,0 | 73,0 | 133,5 |
| FCT-97 | 97,0 | 83,0 | 135,0 |

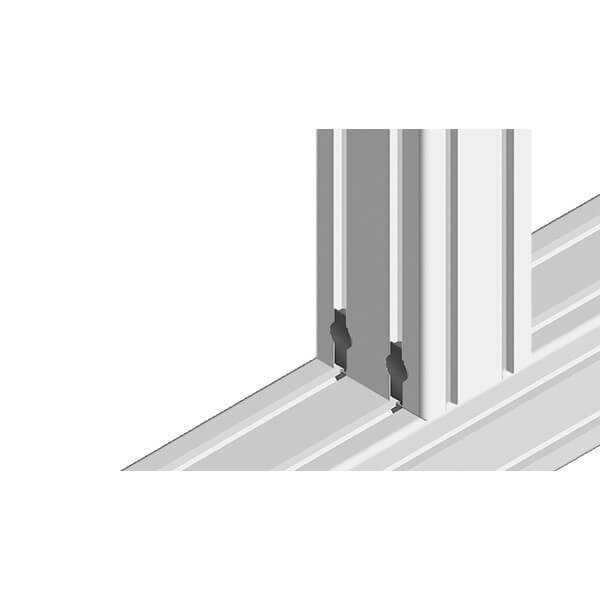

Para unir dos perfiles de aluminio en ángulo recto. Se debe realizar un agujero pasante de 17mm en uno de los perfiles.

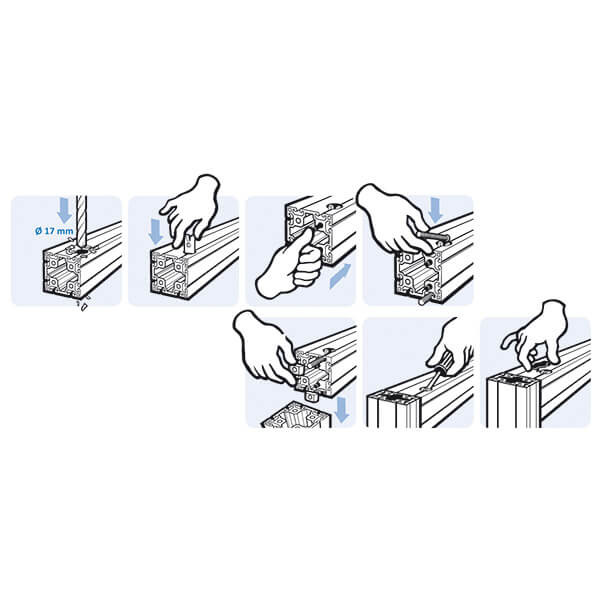

Pueden ver ejemplo de montaje en imágenes superiores.
Puede visualizarse un ejemplo en las imágenes superiores.
