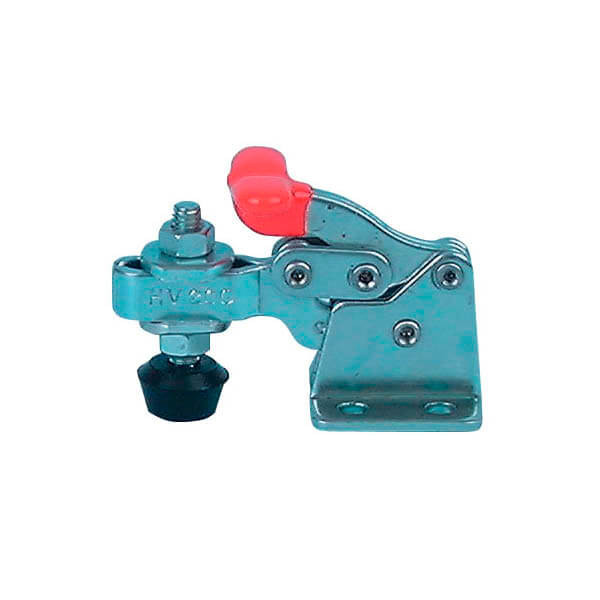

Series HV 200 / HV 300 / HV 400

Brazo vertical, apriete vertical
Remaches en acero inoxidable
Empuñadura: vinilo color rojo

Categorías: Bridas Rápidas Kakuta, Apriete Vertical - Brazo Vertical.

Especificaciones
Descargas

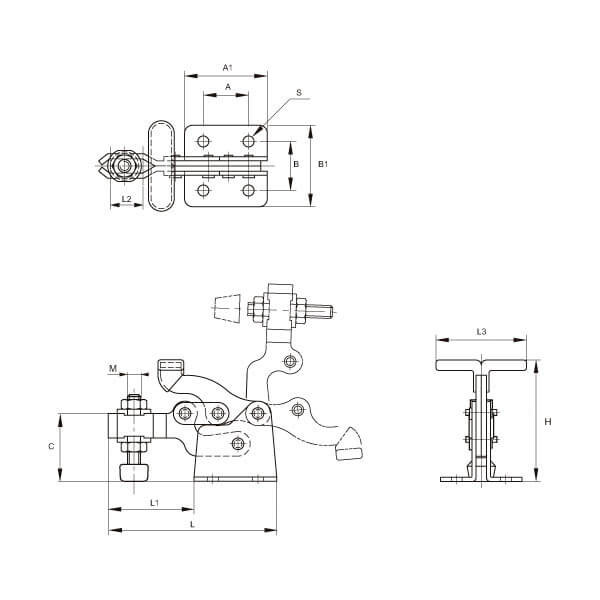

Ref.	Mod.	A	A1	B	B1	C	H	L	L1	L2	L3	M	S		g
KKHV-200	HV 200	13,5	26,5	16	26	15	38,1	57,1	30,6	12,7	27	M5 (x0,8)	4,5	68 Kg	58	175º	92º
KKHV-300	HV 300	23,0	44,0	29	46	22	62,5	93,5	49,5	19,0	50	M8 (x1,25)	6,5	150 Kg	220	175º	92º
KKHV-400	HV 400	35,0	64,0	38	63	33	93,5	130,5	66,5	27,0	70	M10 (x1,5)	8,5	340 Kg	630	175º	92º

Mod. = Modelo
Fuerza de sujeción
Ángulo de empuñadura
Ángulo de brazo
g = Peso
También disponible en acero inoxidable (KKHVI-2002S, KKHVI-3002S, KKHVI-4002S)

· Empuñadura diseñada especificamente para accionamiento desde la parte posterior. Brazo de presión en U, tornillo para ajuste de presión con contera de neopreno y dos arandelas de collarín (modelos de acero). Tornillo y arandelas en acero inoxidable (versiones inoxidables).
