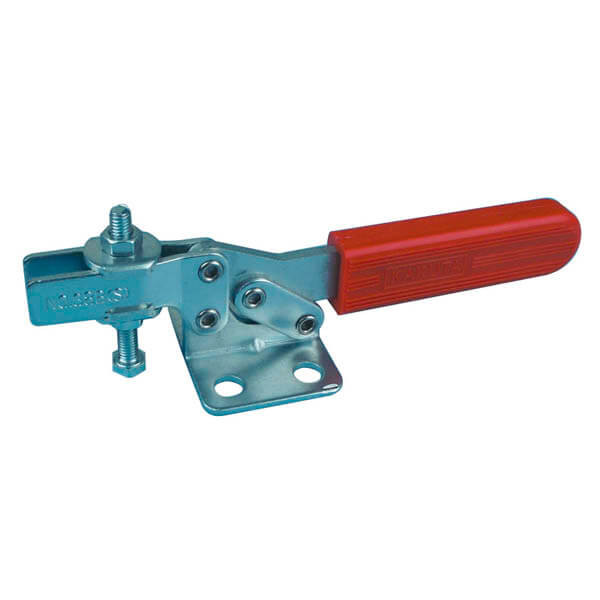

Series N 38

Apriete vertical, serie especial
Remaches en acero inoxidable
Empuñadura: termoplástico color rojo

Categorías: Bridas Rápidas Kakuta, Apriete Vertical - Serie Especial.

Especificaciones
Descargas

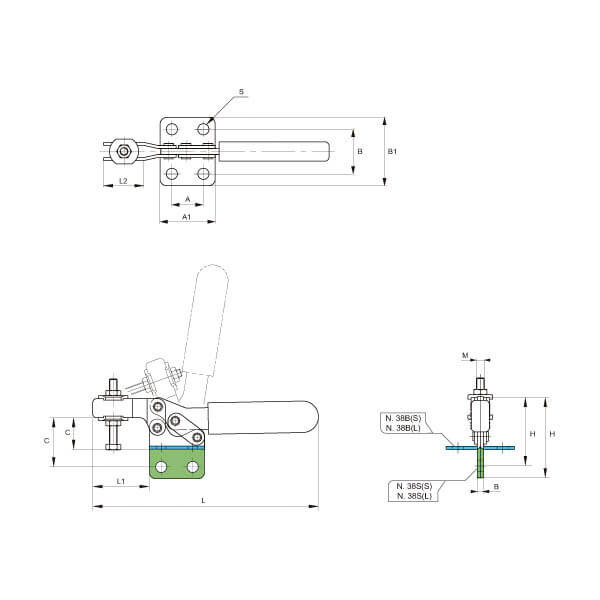

	Mod.	A	A1	B	B1	C	H	L	L1	L2	M	S		g
KKN-38BS	N. 38B (S)	24	42	34	52	24	39,2	170,9	43,2	25,4	M6 (x1)	8,5	250 Kg	200	70º	75º
KKN-38SS	N. 38S (S)	24	42	4,6	-	38	53,2	170,9	43,2	25,4	M6 (x1)	8,5	250 Kg	200	70º	75º
KKN-38BL	N. 38B (L)	30	57	37	57	37	57,9	238,9	85,0	55,0	M8 (x1,25)	10,5	280 Kg	490	80º	80º
KKN-38SL	N. 38S (L)	30	57	6,4	-	50	71,6	238,9	85,0	55,0	M8 (x1,25)	10,5	280 Kg	490	80º	80º

Mod. = Modelo
Fuerza de sujeción
Ángulo de empuñadura
Ángulo de brazo
g = Peso

· Modelo especial de brida de apriete vertical. Suministrado con tornillo para ajuste de presión y dos arandelas de collarín. Disponibles en dos tamaños (S y L).

Descargar Ficha Técnica del Producto (0.60 MB)
