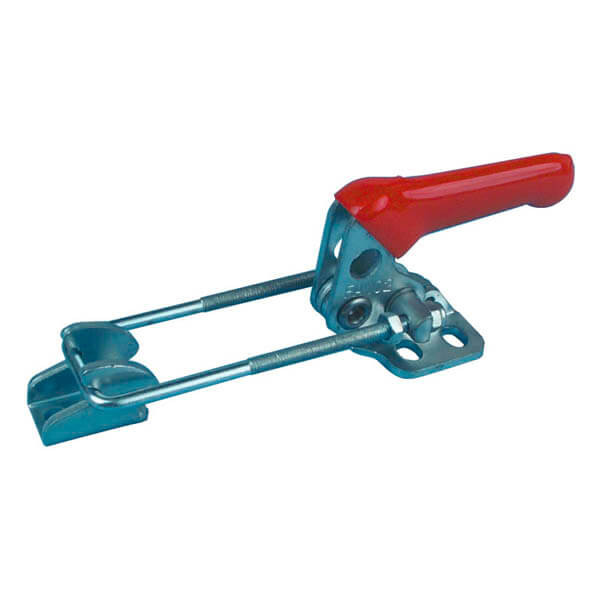

Series FA (102 · 202 · 302)
Series FA (102 · 202 · 302)
Brida de tirante y cierre
Remaches en acero inoxidable
Empuñadura: vinilo color rojo

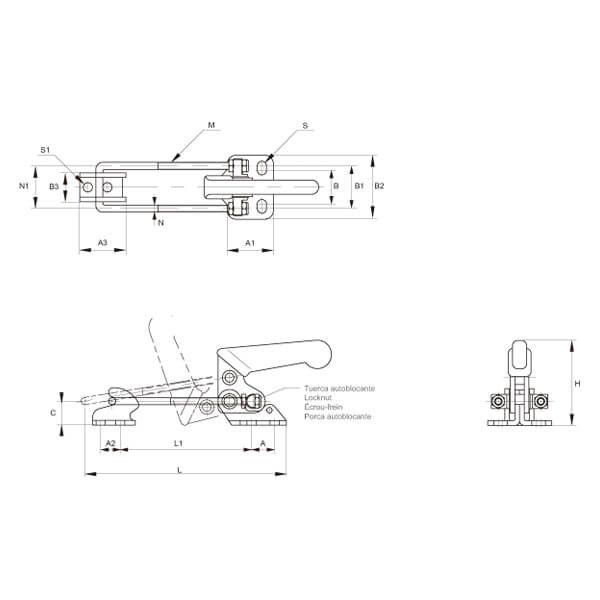

Ref. | Mod. | A | A1 | A2 | A3 | B | B1 | B2 | B3 | C | H | L | L1 min. |
L1 max. |
M | N | N1 | S | S1 | g | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
KKFA-102 | FA 102 | 13 | 26 | 11 | 26,0 | 19 | 24 | 36 | 16,2 | 12 | 41,3 | 132,4 | 38 | 70 | M4 (x0,7) | 3,5 | 24 | 5,2x7,7 | 5,2 | 140 Kg | 110 | 16 | 120º |
KKFA-202 | FA 202 | 19 | 35 | 14 | 35,2 | 25 | 32 | 48 | 17,5 | 19 | 66,4 | 185,2 | 48 | 90 | M6 (x1) | 5,8 | 31 | 6,5x10 | 6,5 | 250 Kg | 300 | 24 | 120º |
KKFA-302 | FA 302 | 32 | 51 | 19 | 40,0 | 36 | 45 | 65 | 28,0 | 25 | 85,0 | 247,6 | 65 | 120 | M8 (x1,25) | 7,9 | 42 | 8,5x13 | 8,5 | 450 Kg | 710 | 32 | 120º |
Mod. = Modelo
Fuerza de sujeción
Recorrido
g = Peso
Ángulo de empuñadura
También disponible en acero inoxidable (KKFAI-1022S, KKFAI-2022S)
