Series FA (130 · 230 · 330)
Series FA (130 · 230 · 330)
Brida de tirante y cierre
Remaches en acero inoxidable
Empuñadura: termoplástico color rojo (FA 230 y 330)
Empuñadura: vinilo color rojo (FA 130)

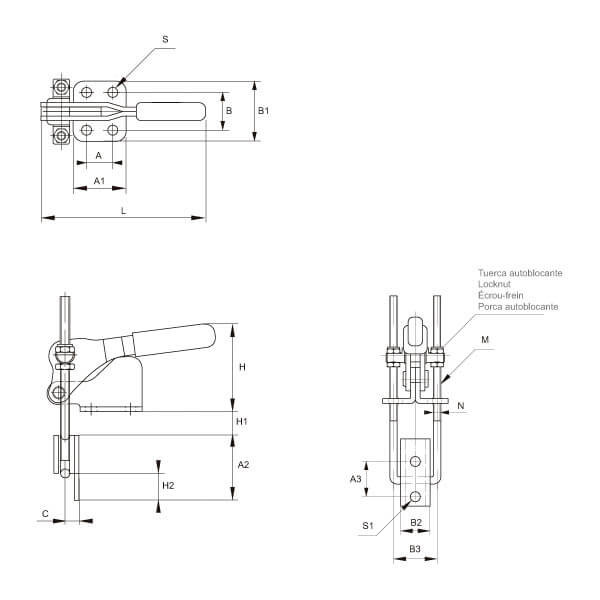

| Ref. | Mod. | A | A1 | A2 | A3 | B | B1 | B2 | B3 | C | H | H1 min. |
H1 max. |
H2 | L | M | N | S | S1 |  |
g |  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 KKFA-130 |
FA 130 | 12,7 | 25,4 | 25,5 | 14,3 | 22,0 | 35,0 | 13,5 | 20,5 | 4,7 | 51,0 | 12,2 | 25,0 | 11,8 | 80,5 | M4 (x0,7) | 3,5 | 5,2 | 4,3 | 227 Kg | 115 | 38,9 |
| KKFA-230 |
FA 230 | 19,0 | 33,5 | 38,0 | 20,6 | 25,4 | 40,0 | 17,4 | 28,0 | 8,6 | 63,7 | 13,6 | 36,0 | 17,5 | 110,4 | M6 (x1) | 4,9 | 7,2 | 5,3 | 454 Kg | 270 | 50,8 |
| KKFA-330 | FA 330 | 32,0 | 50,0 | 54,0 | 27,0 | 36,5 | 54,5 | 30,0 | 44,5 | 12,7 | 73,5 | 19,0 | 51,8 | 22,8 | 137,5 | M8 (x1,25) | 7,9 | 8,7 | 8,7 | 907 Kg | 680 | 63,5 |
Mod. = Modelo
Fuerza de sujeción
Recorrido
g = Peso
También disponible en acero inoxidable (KKFAI-1302S, KKFAI-2302S)
