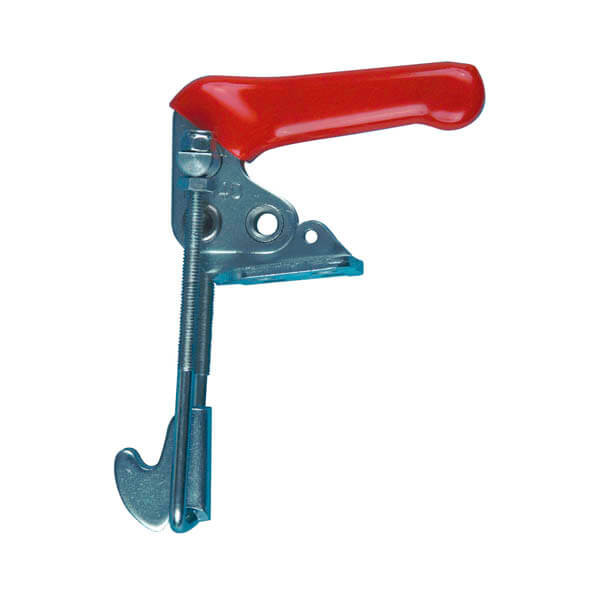

Brida de tirante y cierre Series FA (140 · 240 · 340)
Series FA (140 · 240 · 340)
Brida de tirante y cierre
Garra de haste e fecho
Rebites em aço inoxidável
Punho: vinil de cor vermelha
Material: Aço zincado / Aço inoxidável 304

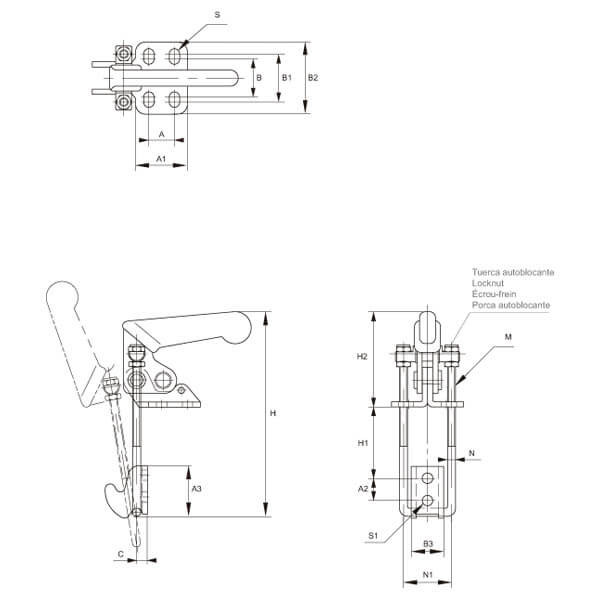

| Ref. | Mod. | A | A1 | A2 | A3 | B | B1 | B2 | B3 | C | H | H1 min. | H1 max. | H2 | M | N | N1 | S | S1 |  | g |  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 KKFA-140 | FA 140 | 13 | 26 | 11 | 26,0 | 19 | 24 | 36 | 16,2 | 5 | 98,0 | 5,0 | 29 | 48,0 | M4 (x0,7) | 3,5 | 24 | 5,2x7,7 | 5,2 | 140 Kg | 110 | 23 |
| KKFA-240 | FA 240 | 19 | 35 | 14 | 38,0 | 25 | 32 | 48 | 17,5 | 7 | 130,0 | 6,5 | 35 | 63,6 | M6 (x1) | 5,8 | 31 | 6,5x10 | 6,5 | 250 Kg | 300 | 28 |
| KKFA-340 | FA 340 | 32 | 51 | 19 | 45,0 | 36 | 45 | 65 | 28,0 | 9 | 174,0 | 8,0 | 48 | 85,0 | M8 (x1,25) | 7,9 | 42 | 8,5x13 | 8,5 | 450 Kg | 710 | 36 |
Mod. = Modelo
Força de fixação
Percurso
g = Peso
Também disponível em aço inoxidável (KKFAI-1402S, KKFAI-2402S)
