DIN 7979/D

DIN 7979/D

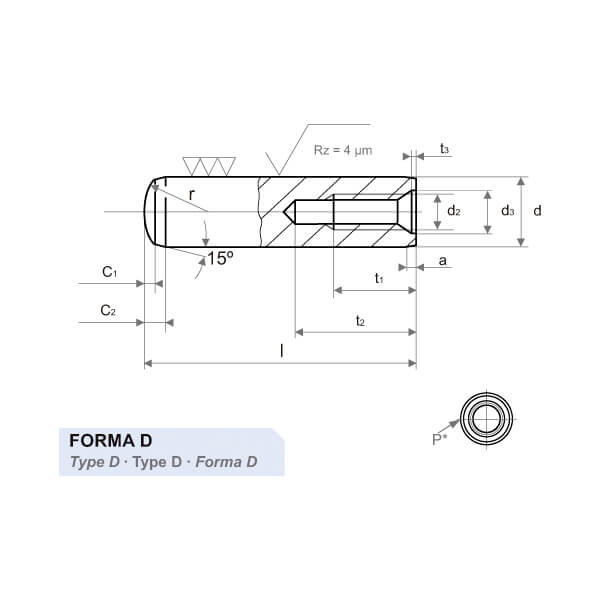

Cavilha cilíndrica com rosca interior

Cavilha cilíndrica com rosca interior
Resistência à tração mínima: 600 N/mm2
Tolerância: m6
Temperado 60 ±2 HRC e retificado

Categorias: , .
d m6 4 5 6 8 10 12 14 16 20 25 30 40 50 60 70 80 m6 d
d2 M2,5/M3 M3 M4 M5 M6 M6 M8 M8 M10 M16 M20 M20 M24 M30 M36 M42 d1
d3 - - 4,3 5,3 6,4 6,4 8,4 8,4 10,5 17 21 21 25 31 37 43 d3
a ≈ - - 0,8 1 1,2 1,6 1,8 2 2,5 3 4 5 6,3 8 10 12 ≈ a
c1 ≈ 0,4 0,5 0,6 0,8 1 1,2 1,4 1,6 2 2,5 3 4 5 6 7 8 ≈ c1
c2 ≈ 1,4 1,7 2,1 2,6 3 3,8 4 4,7 6 6 7 8 10 12 14 16 ≈ c2
t1 4 5 6 8 10 10 12 12 16 24 30 30 36 40 54 63 t1
t2 min. 8 8 10 12 16 16 20 20 25 34 42 42 50 56 71 82 min. t2
t3 - - 1 1,2 1,2 1,2 1,2 1,5 1,5 2 2 2,5 2,5 3,2 4 5 t3
l
js15 		• 10 • 10 • 12 • 16 • 16 • 20 28 32 • 32 45 55 90 110 130 150 170 l
js15
• 12 • 12 • 14 • 18 • 20 • 24 32 36 36 50 60 100 120 140 160 180
• 14 • 14 16 20 24 28 36 40 40 55 70 110 130 150 170 190
• 16 • 16 • 18 24 28 • 30 40 45 45 60 80 120 140 160 180 200
• 18 • 18 20 28 • 30 32 45 50 50 70 90 130 150 170 190
• 20 • 20 24 • 30 32 36 50 55 55 80 100 140 160 180 200
• 24 • 24 28 32 36 40 55 60 60 90 110 150 170 190
• 28 • 28 • 30 36 40 45 60 70 70 100 120 160 180 200
• 30 • 30 32 40 45 50 70 80 80 110 130 170 190
• 32 • 32 36 45 50 55 80 90 90 120 140 180 200
• 36 • 36 40 50 55 60 90 100 100 130 150 190
• 40 • 40 45 55 60 70 100 110 110 140 160 200
• 45 • 45 50 60 70 80 110 120 120 150 170
• 50 • 50 55 70 80 90 120 130 130 160 180
    60 80 90 100 130 140 140 170 190
      • 90 100 110 140 150 150 180 200
      • 100 • 120 120   160 160 190
                170 200
                180
                190
                200

Ref: ?
Exemplo: Ref. = D790 - XX - XXX
? ?
d l
DIN 7979/D
10x20
Ref. = D790 - 10 - 20

Os comprimento em negrito são os mais utilizados
Outras medidas, sob consulta.
A norma DIN 7979 não especifica a designação do material. Os cavilhas serão entregues em 100Cr6, reservando-se o direito de fornecê-los em outros materiais.
