DIN 6331
DIN 6331
Collar nut
Collar nut
Tempered steel
Property class: 10

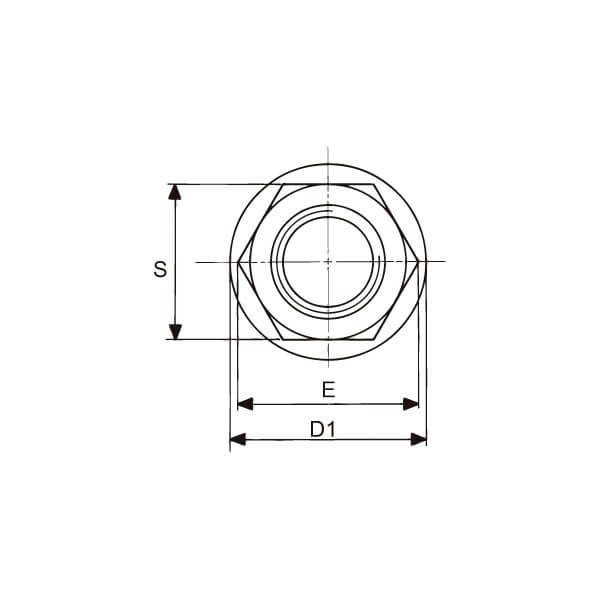

| Ref. | D | D1 | E min | H (1,5xD) | H1 | S | g |
|---|---|---|---|---|---|---|---|
| 6331-6 | M6 | 14 | 11,05 | 9 | 3 | 10 | 6 |
| 6331-8 | M8 | 18 | 14,4 | 12 | 3,5 | 13 | 12 |
| 6331-10 | M10 | 22 | 18,9 | 15 | 4 | 16 | 22 |
| 6331-12 | M12 | 25 | 21,1 | 18 | 4 | 18 | 30 |
| 6331-14 | M14 * | 28 | 24,5 | 21 | 4,5 | 22 | 51 |
| 6331-16 | M16 | 31 | 26,8 | 24 | 5 | 24 | 68 |
| 6331-18 | M18* | 34 | 30,1 | 27 | 5 | 27 | 95 |
| 6331-20 | M20 | 37 | 33,5 | 30 | 6 | 30 | 124 |
| 6331-22 | M22* | 40 | 35,7 | 33 | 6 | 32 | 160 |
| 6331-24 | M24 | 45 | 40,0 | 36 | 6 | 36 | 219 |
| 6331-27 | M27 | 50 | 45,6 | 40 | 8 | 41 | 320 |
| 6331-30 | M30 | 58 | 51,3 | 45 | 8 | 46 | 464 |
| 6331-36 | M36 | 68 | 61,3 | 54 | 10 | 55 | 790 |
| 6331-42 | M42 | 80 | 76,2 | 63 | 12 | 65 | 1.290 |
| 6331-48 | M48 | 92 | 83,9 | 72 | 14 | 75 | 1.970 |
Hexagonal Flange Nut.
* Dimensions outside DIN standard.
