DIN 508

DIN 508

Nut for 'T'-slots (T-Nut), standard slot

Nut for 'T'-slots (T-Nut), standard slot
Tempered steel
Property class: 10

Categorias: , .

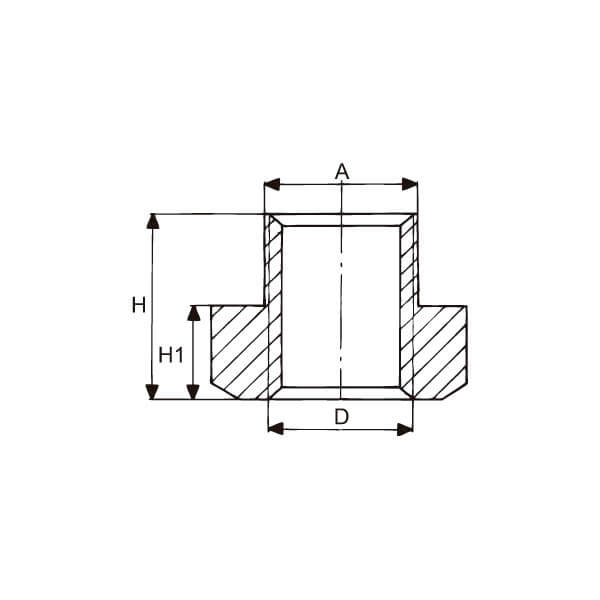

Ref. D Canal - Slot - Rainure - Ranhura A E H H1 g
508-4 M4 5 4,6 9 6,5 3 2
508-5 M5 6 5,6 10 8 4 3
508-6 M6 8 7,6 13 10 6 9
508-8 M8 10 9,6 15 12 6 13
508-10 M10 12 11,6 18 14 7 20
508-12 M12 14 13,6 22 16 8 34
508-14 M14* 16 15,6 25 18 9 50
508-16 M16 18 17,6 28 20 10 68
508-18 M18* 20 19,6 32 24 12 111
508-20 M20 22 21,6 35 28 14 155
508-22 M22* 24 23,6 40 32 16 227
508-24 M24 28 27,6 44 36 18 315
508-27 M27* 32 31,6 50 40 20 460
508-30 M30 36 35,5 54 44 22 595
508-36 M36 42 41,6 65 52 26 1.010
508-42 M42 48 47,6 75 60 30 1.600
508-48 M48 54 53,6 85 70 34 2.300

Slot

DIN 508 'T'-nuts for 'T'-slots according to DIN 650.
* Dimensions outside DIN standard.
