508 E - Canal Especial

508 E
Canal Especial

Nut for 'T'-slots (T-Nut), special slot

Nut for 'T'-slots (T-Nut), special slot
Tempered steel
Property class: 10

Categorias: , .

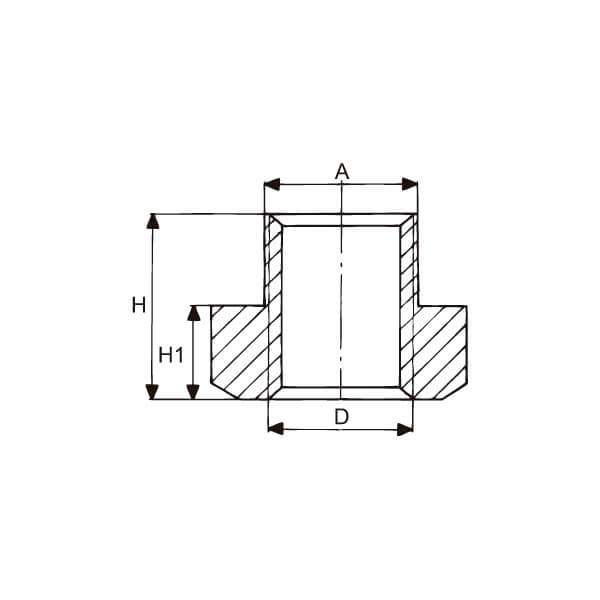

Ref. D Canal - Slot - Rainure - Ranhura A E H H1 g
508E-8-12 M8 12* 11,6 18 14 7 24
508E-8-14 M8 14* 13,6 22 16 8 41
508E-10-14 M10 14* 13,6 22 16 8 37
508E-8-16 M8 16* 15,7 25 18 9 50
508E-10-16 M10 16* 15,7 25 18 9 60
508E-12-16 M12 16* 15,6 25 18 9 54
508E-8-18 M8 18* 17,7 28 20 10 91
508E-10-18 M10 18* 17,7 28 20 10 87
508E-12-18 M12 18* 17,6 28 20 10 80
508E-14-18 M14* 18* 17,6 28 20 10 75
508E-16-20 M16 20* 19,6 32 24 12 117
508E-16-22 M16 22* 21,7 35 28 14 176
508E-18-22 M18* 22* 21,7 35 28 14 163
508E-16-24 M16 24* 23,7 40 32 16 260
508E-20-24 M20 24* 23,6 40 32 16 235
508E-16-28 M16 28* 27,7 44 36 18 383
508E-20-28 M20 28* 27,7 44 36 18 355
508E-22-28 M22* 28* 27,7 44 36 18 340
508E-24-30 M24 30* 29,7 48 38 19 440
508E-24-36 M24 36* 35,6 54 44 22 700
508E-30-42 M30 42* 41,6 65 52 26 1.150

Slot

* Dimensions outside DIN standard 508.
