4002
4002

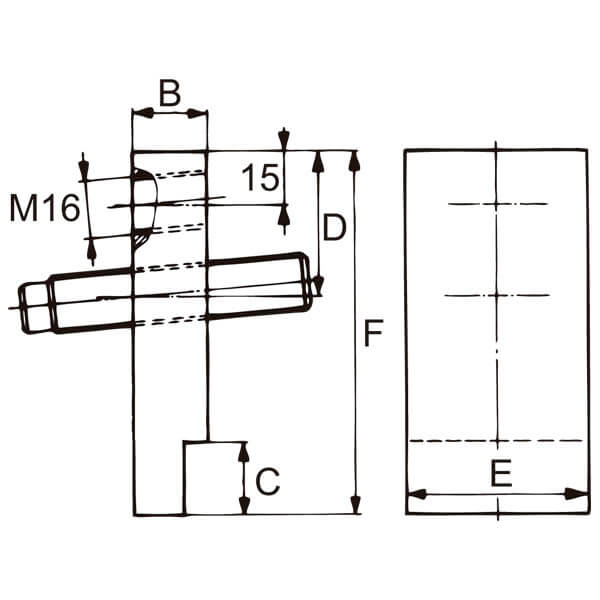

Side stop
Side stop
Steel C45
| Ref. |  |
B | C | D | E | F | g |
|---|---|---|---|---|---|---|---|
| 4002-18 | 18 | 20 | 20 | 40 | 50 | 100 | 805 |
| 4002-20 | 20 | 25 | 30 | 40 | 80 | 125 | 1.880 |
| 4002-22 | 22 | 25 | 30 | 40 | 80 | 125 | 1.920 |
| 4002-24 | 24 | 32 | 40 | 65 | 100 | 150 | 3.515 |
| 4002-28 | 28 | 32 | 40 | 65 | 100 | 150 | 3.645 |
| 4002-36 | 36 | 40 | 50 | 65 | 120 | 160 | 4.870 |
Slot
The stop is used for safe positioning of long heavy work pieces on slotted machine tables.
Side stop it is inserted into the T-slot and locks the work piece againts the parallel stop.
