DIN 6319 C
DIN 6319 C

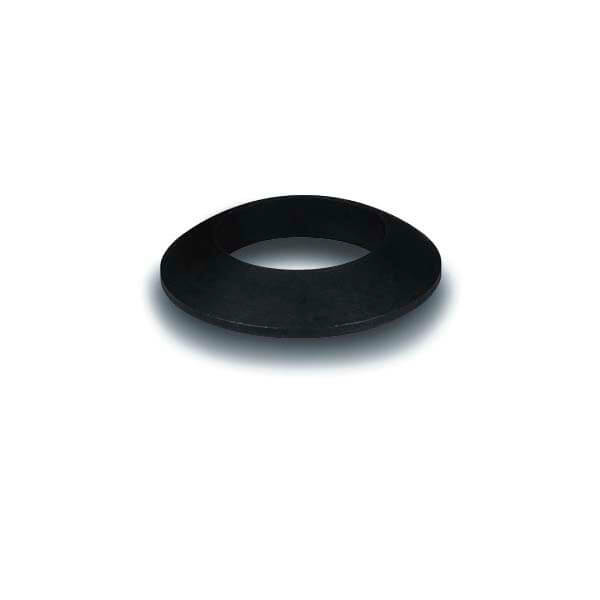

Arandela Esférica
Arandela esférica
Acero cementado
Dureza de la superficie: 550+100 HV 10

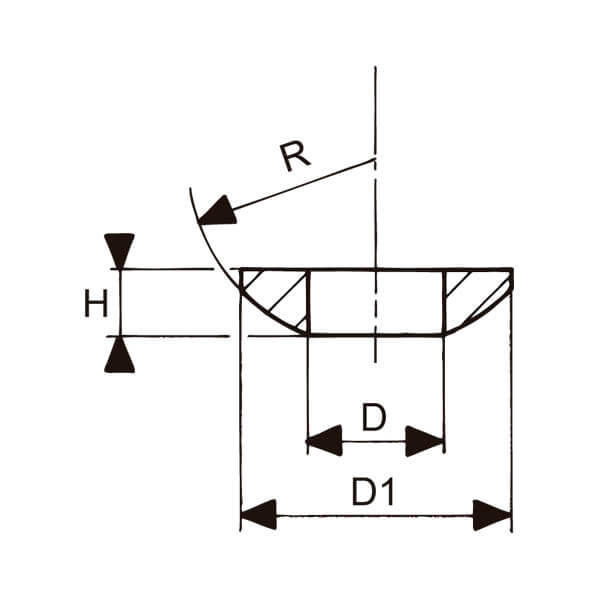

| Ref. | M | D | D1 | H | R | g |
|---|---|---|---|---|---|---|
| 6319C-6 | M6 | 6,4 | 12 | 2,3 | 9 | 1 |
| 6319C-8 | M8 | 8,4 | 17 | 3,2 | 12 | 2,5 |
| 6319C-10 | M10 | 10,5 | 21 | 4 | 15 | 5 |
| 6319C-12 | M12 | 13 | 24 | 4,6 | 17 | 7 |
| 6319C-14 | M14 | 15 | 28 | 5 | 22 | 10 |
| 6319C-16 | M16 | 17 | 30 | 5,3 | 22 | 12 |
| 6319C-18 | M18* | 19 | 32 | 5,5 | 25 | 15 |
| 6319C-20 | M20 | 21 | 36 | 6,3 | 27 | 21 |
| 6319C-24 | M24 | 25 | 44 | 8,2 | 32 | 42 |
| 6319C-30 | M30 | 31 | 56 | 11,2 | 41 | 87 |
| 6319C-36 | M36 | 37 | 68 | 14 | 50 | 184 |
| 6319C-42 | M42 | 43 | 78 | 17 | 58 | 297 |
| 6319C-48 | M48 | 50 | 92 | 21 | 67 | 525 |

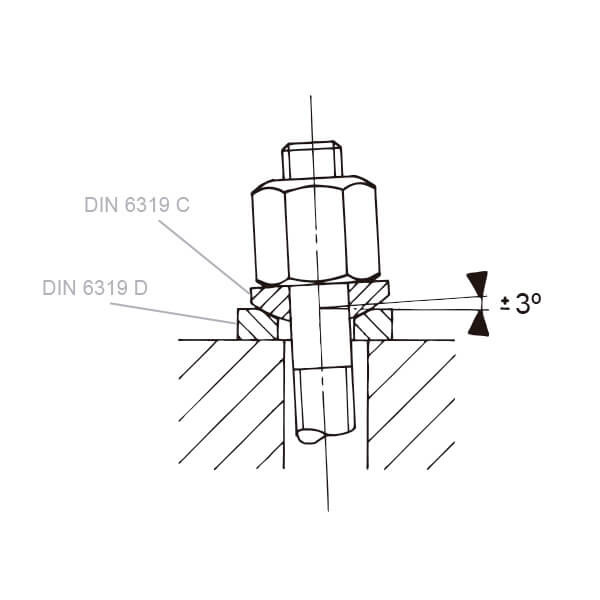

Permite desviaciones en el amarre de hasta aproximadamente ±3º, cuando se utiliza junto a la arandela DIN 6319 C ó D.
* Medidas fuera de norma DIN.
