DIN 6319 D

DIN 6319 D

Arandela cónica

Anilha cónica
Aço cementado
Dureza da superfície: 550+100 HV 10

Categorías: , .
Ref. M D D1 H g
6319D-6 M6 7,1 12 2,8 1,4
6319D-8 M8 9,6 17 3,5 4
6319D-10 M10 12 21 4,2 6,5
6319D-12 M12 14,2 24 5 10
6319D-14 M14 16,5 28 5,6 18
6319D-16 M16 19 30 6,2 19
6319D-18 M18* 21 32 7 20
6319D-20 M20 23,2 36 7,5 32
6319D-24 M24 28 44 9,5 63
6319D-30 M30 35 56 12 133
6319D-36 M36 42 68 15 236
6319D-42 M42 49 78 18 365
6319D-48 M48 56 92 22 641

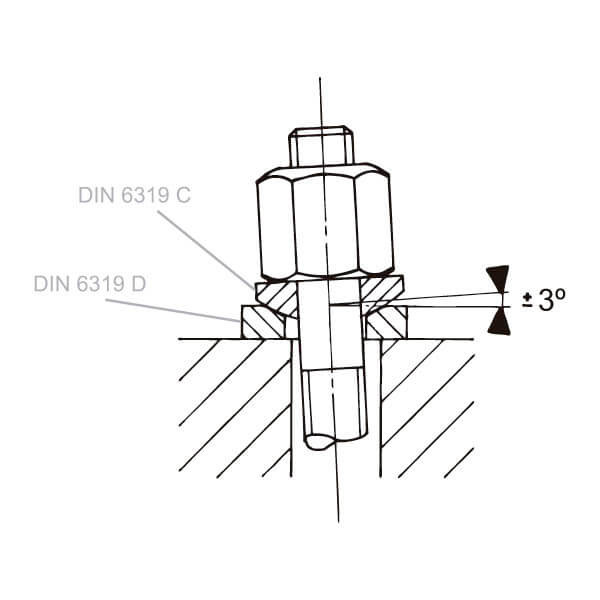

Permite desvios na amarração de até aproximadamente ±3º, quando se utiliza juntamente com a anilha DIN 6319 C.
Utilizar apenas quando a base da anilha estiver completamente assentada.
* Medidas fora da norma DIN.
