DIN 787
DIN 787

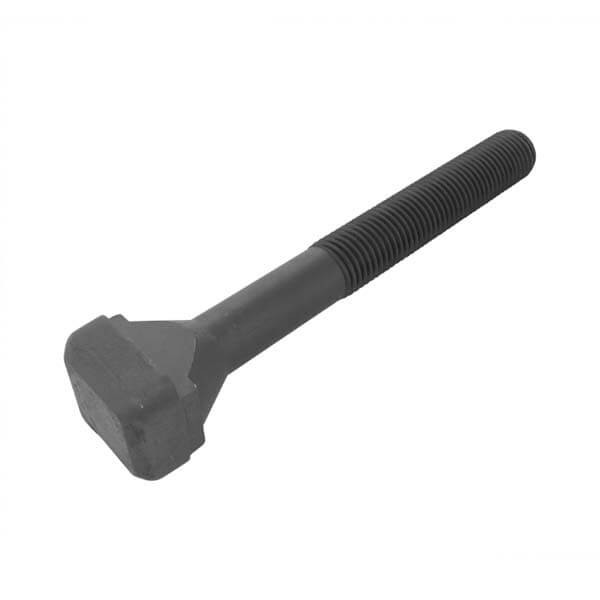

Tornillo para Ranuras
Tornillo para ranuras en 'T' (según DIN 650)
Acero forjado, pavonado
Calidad 10.9 (M6-M12) y 8.8 (M14-M42)

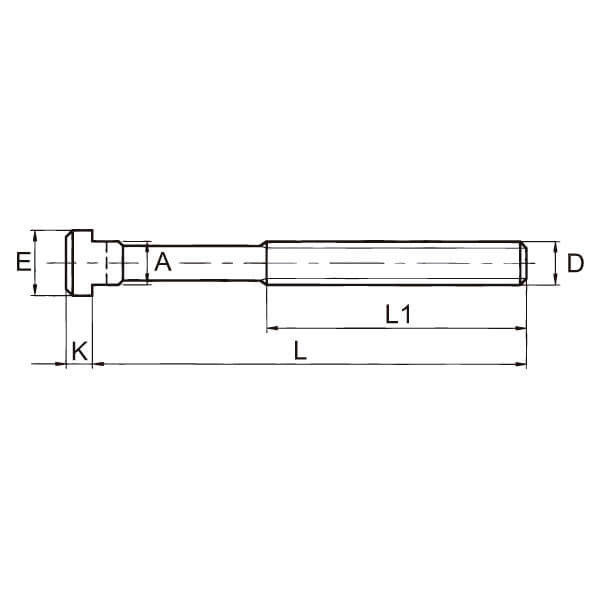

Ref. | D | ![]() |
L | L1 | A | E | K | g |
---|---|---|---|---|---|---|---|---|
787-6-6-25 | M6 | 6 | 25 | 15 | 5,7 | 10 | 4 | 9 |
787-6-6-40 | M6 | 6 | 40 | 28 | 5,7 | 10 | 4 | 12 |
787-6-6-63 | M6 | 6 | 63 | 40 | 5,7 | 10 | 4 | 18 |
787-8-8-32 | M8 | 8 | 32 | 22 | 7,7 | 13 | 6 | 20 |
787-8-8-50 | M8 | 8 | 50 | 35 | 7,7 | 13 | 6 | 25 |
787-8-8-80 | M8 | 8 | 80 | 50 | 7,7 | 13 | 6 | 30 |
787-10-10-40 | M10 | 10 | 40 | 30 | 9,7 | 15 | 6 | 30 |
787-10-10-63 | M10 | 10 | 63 | 45 | 9,7 | 15 | 6 | 50 |
787-10-10-80 | M10 | 10 | 80* | 50 | 9,7 | 15 | 6 | 60 |
787-10-10-100 | M10 | 10 | 100 | 60 | 9,7 | 15 | 6 | 70 |
787-12-12-50 | M12 | 12 | 50 | 35 | 11,7 | 18 | 7 | 60 |
787-12-12-63 | M12 | 12 | 63* | 40 | 11,7 | 18 | 7 | 65 |
787-12-12-80 | M12 | 12 | 80 | 55 | 11,7 | 18 | 7 | 75 |
787-12-12-100 | M12 | 12 | 100* | 65 | 11,7 | 18 | 7 | 90 |
787-12-12-125 | M12 | 12 | 125 | 75 | 11,7 | 18 | 7 | 110 |
787-12-12-160 | M12 | 12 | 160* | 100 | 11,7 | 18 | 7 | 135 |
787-12-12-200 | M12 | 12 | 200 | 120 | 11,7 | 18 | 7 | 160 |
787-12-14-50 | M12 | 14 | 50 | 35 | 13,7 | 22 | 8 | 70 |
787-12-14-63 | M12 | 14 | 63* | 45 | 13,7 | 22 | 8 | 80 |
787-12-14-80 | M12 | 14 | 80 | 55 | 13,7 | 22 | 8 | 100 |
787-12-14-100 | M12 | 14 | 100* | 65 | 13,7 | 22 | 8 | 110 |
787-12-14-125 | M12 | 14 | 125 | 75 | 13,7 | 22 | 8 | 120 |
787-12-14-160 | M12 | 14 | 160* | 100 | 13,7 | 22 | 8 | 150 |
787-12-14-200 | M12 | 14 | 200 | 120 | 13,7 | 22 | 8 | 180 |
787-14-16-63 | M14* | 16* | 63* | 45 | 15,7 | 25 | 9 | 115 |
787-14-16-80 | M14* | 16* | 80* | 55 | 15,7 | 25 | 9 | 130 |
787-14-16-100 | M14* | 16* | 100* | 65 | 15,7 | 25 | 9 | 150 |
787-14-16-125 | M14* | 16* | 125* | 75 | 15,7 | 25 | 9 | 180 |
787-14-16-160 | M14* | 16* | 160* | 100 | 15,7 | 25 | 9 | 220 |
787-14-16-250 | M14* | 16* | 250* | 120 | 15,7 | 25 | 9 | 300 |
787-16-16-63 | M16 | 16* | 63* | 45 | 15,7 | 25 | 9 | 140 |
787-16-16-80 | M16 | 16* | 80* | 55 | 15,7 | 25 | 9 | 160 |
787-16-16-100 | M16 | 16* | 100* | 65 | 15,7 | 25 | 9 | 180 |
787-16-16-125 | M16 | 16* | 125* | 85 | 15,7 | 25 | 9 | 225 |
787-16-16-160 | M16 | 16* | 160* | 100 | 15,7 | 25 | 9 | 270 |
787-16-16-200 | M16 | 16* | 200* | 125 | 15,7 | 25 | 9 | 315 |
787-16-16-250 | M16 | 16* | 250* | 150 | 15,7 | 25 | 9 | 380 |
787-16-18-63 | M16 | 18 | 63 | 45 | 17,7 | 28 | 10 | 160 |
787-16-18-80 | M16 | 18 | 80* | 55 | 17,7 | 28 | 10 | 185 |
787-16-18-100 | M16 | 18 | 100 | 65 | 17,7 | 28 | 10 | 203 |
787-16-18-125 | M16 | 18 | 125* | 85 | 17,7 | 28 | 10 | 245 |
787-16-18-160 | M16 | 18 | 160 | 100 | 17,7 | 28 | 10 | 280 |
787-16-18-200 | M16 | 18 | 200* | 125 | 17,7 | 28 | 10 | 330 |
787-16-18-250 | M16 | 18 | 250 | 150 | 17,7 | 28 | 10 | 430 |
787-20-20-80 | M20 | 20* | 80* | 55 | 19,7 | 32 | 12 | 290 |
787-20-20-100 | M20 | 20* | 100* | 65 | 19,7 | 32 | 12 | 340 |
787-20-20-125 | M20 | 20* | 125* | 85 | 19,7 | 32 | 12 | 390 |
787-20-20-160 | M20 | 20* | 160* | 110 | 19,7 | 32 | 12 | 470 |
787-20-20-200 | M20 | 20* | 200* | 125 | 19,7 | 32 | 12 | 550 |
787-20-20-250 | M20 | 20* | 250* | 150 | 19,7 | 32 | 12 | 670 |
787-20-20-315 | M20 | 20* | 315* | 190 | 19,7 | 32 | 12 | 800 |
787-20-22-80 | M20 | 22 | 80 | 55 | 21,7 | 35 | 14 | 330 |
787-20-22-100 | M20 | 22 | 100* | 65 | 21,7 | 35 | 14 | 370 |
787-20-22-125 | M20 | 22 | 125 | 85 | 21,7 | 35 | 14 | 428 |
787-20-22-160 | M20 | 22 | 160* | 110 | 21,7 | 35 | 14 | 500 |
787-20-22-200 | M20 | 22 | 200 | 125 | 21,7 | 35 | 14 | 570 |
787-20-22-250 | M20 | 22 | 250* | 150 | 21,7 | 35 | 14 | 680 |
787-20-22-315 | M20 | 22 | 315 | 190 | 21,7 | 35 | 14 | 820 |
787-24-24-100 | M24 | 24* | 100* | 70 | 23,7 | 40 | 16 | 540 |
787-24-24-125 | M24 | 24* | 125* | 85 | 23,7 | 40 | 16 | 600 |
787-24-24-160 | M24 | 24* | 160* | 110 | 23,7 | 40 | 16 | 770 |
787-24-24-200 | M24 | 24* | 200* | 125 | 23,7 | 40 | 16 | 900 |
787-24-24-250 | M24 | 24* | 250* | 150 | 23,7 | 40 | 16 | 960 |
787-24-24-315 | M24 | 24* | 315* | 190 | 23,7 | 40 | 16 | 1.270 |
787-24-24-400 | M24 | 24* | 400* | 240 | 23,7 | 40 | 16 | 1.410 |
787-24-28-100 | M24 | 28 | 100 | 70 | 27,7 | 44 | 18 | 650 |
787-24-28-125 | M24 | 28 | 125* | 85 | 27,7 | 44 | 18 | 720 |
787-24-28-160 | M24 | 28 | 160 | 110 | 27,7 | 44 | 18 | 800 |
787-24-28-200 | M24 | 28 | 200* | 125 | 27,7 | 44 | 18 | 950 |
787-24-28-250 | M24 | 28 | 250 | 150 | 27,7 | 44 | 18 | 1.120 |
787-24-28-315 | M24 | 28 | 315 | 190 | 27,7 | 44 | 18 | 1.350 |
787-24-28-400 | M24 | 28 | 400* | 240 | 27,7 | 44 | 18 | 1.490 |
787-30-36-125 | M30 | 36 | 125 | 80 | 35,6 | 54 | 22 | 1.250 |
787-30-36-160 | M30 | 36 | 160* | 110 | 35,6 | 54 | 22 | 1.440 |
787-30-36-200 | M30 | 36 | 200 | 135 | 35,6 | 54 | 22 | 1.630 |
787-30-36-250 | M30 | 36 | 250* | 150 | 35,6 | 54 | 22 | 1.920 |
787-30-36-315 | M30 | 36 | 315 | 200 | 35,6 | 54 | 22 | 2.100 |
787-30-36-500 | M30 | 36 | 500 | 300 | 35,6 | 54 | 22 | 3.300 |
787-36-42-160 | M36 | 42 | 160 | 100 | 41,6 | 65 | 26 | 2.200 |
787-36-42-250 | M36 | 42 | 250 | 175 | 41,6 | 65 | 26 | 2.220 |
787-36-42-400 | M36 | 42 | 400 | 250 | 41,6 | 65 | 26 | 3.930 |
787-36-42-600 | M36 | 42 | 600* | 340 | 41,6 | 65 | 26 | 5.480 |
787-42-48-160 | M42 | 48 | 160 | 100 | 47,6 | 75 | 30 | 3.400 |
787-42-48-250 | M42 | 48 | 250 | 175 | 47,6 | 75 | 30 | 4.300 |
787-42-48-400 | M42 | 48 | 400 | 250 | 47,6 | 75 | 30 | 5.800 |
