DIN 1476
DIN 1476

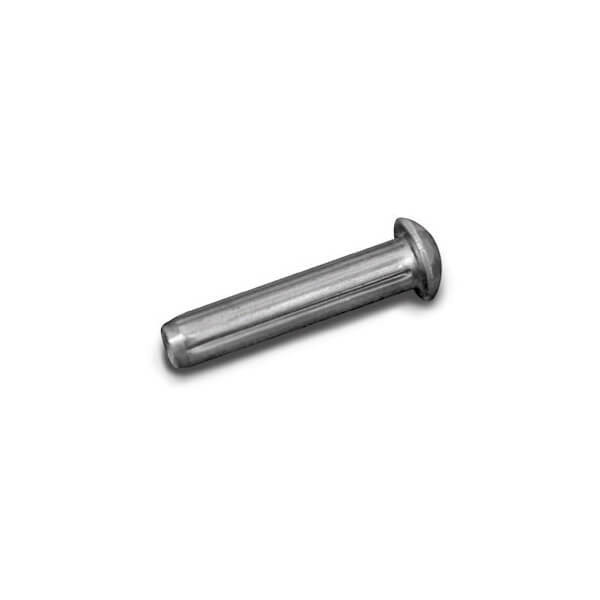

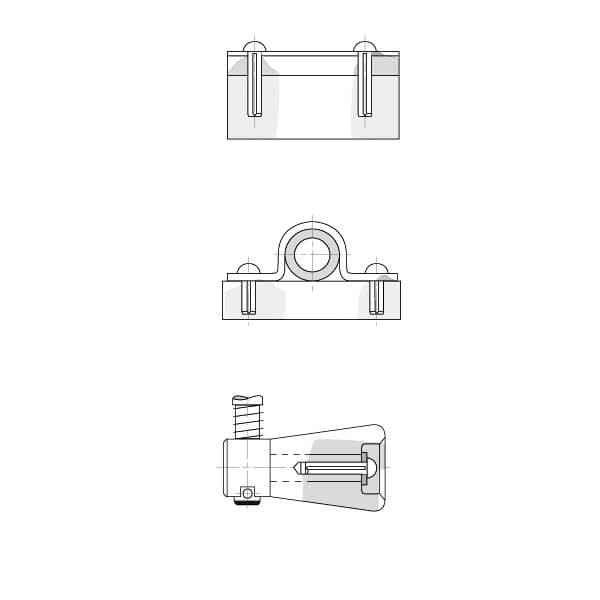

Remache redondo estriado
Material: QSt 36-3 / RQSt 37-2 DIN17111

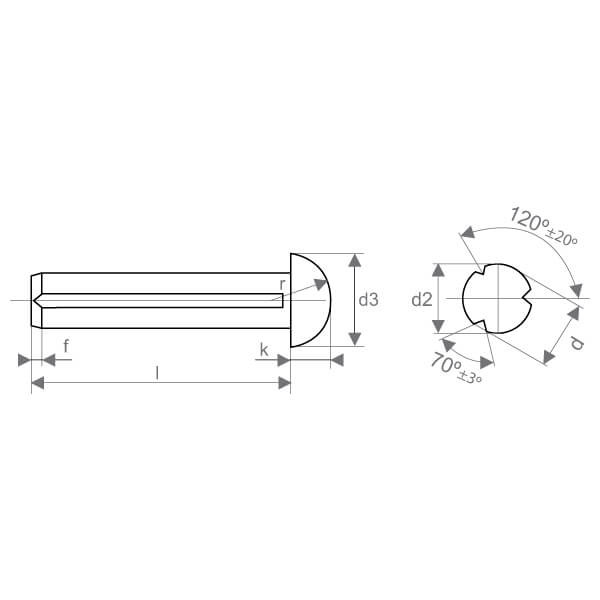

| d | M | 1,4 | 1,6 | * 1,7 | 2 | * 2,3 | 2,5 | * 2,6 | 3 | 4 | 5 | 6 | * 7 | 8 | M | d | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tol. | 0 -0,05 |
* | 0 -0,075 |
0 -0,10 |
* | 0 -0,15 |
tol. | |||||||||||
| d2 | tol. | +0,05 0 |
± 0,05 | tol. | d2 | |||||||||||||
| d3 | 2,4 | 2,8 | 3 | 3,5 | 4 | 4,4 | 4,5 | 5,2 | 7 | 8,8 | 10,5 | 12,2 | 14 | d3 | ||||
| tol. | ±0,2 | * | ±0,25 | ±0,3 | * | ±0,4 | tol. | |||||||||||
| k | 0,8 | 1 | 1 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | k | ||||
| tol. | ±0,1 | * | ±0,15 | * | ±0,2 | tol. | ||||||||||||
| r | ≈ | 1,4 | 1,6 | * | 1,9 | * | 2,4 | * | 2,8 | 3,8 | 4,6 | 5,7 | * | 7,5 | ≈ | r | ||
| f | ≈ | 0,5 | 0,7 | 1 | 1,5 | 2 | ≈ | f | ||||||||||
| l js15 |
03 | 03 | · 03 | 03 | · 03 | 03 | · 03 | 04 | 06 | · 07 | · 07 | · 10 | 10 | l js15 |
||||
| 04 | 04 | · 04 | 04 | · 04 | 04 | · 04 | 05 | · 07 | 08 | 08 | · 12 | 12 | ||||||
| 05 | 05 | · 05 | 05 | · 05 | 05 | · 05 | 06 | 08 | 10 | 10 | · 15 | · 15 | ||||||
| 06 | 06 | · 06 | 06 | · 06 | 06 | · 06 | · 07 | 10 | 12 | 12 | · 16 | 16 | ||||||
| · 07 | · 07 | · 07 | · 07 | · 07 | · 07 | · 07 | 08 | 12 | · 15 | · 15 | · 18 | · 18 | ||||||
| 08 | · 08 | 08 | · 08 | 10 | · 15 | 16 | 16 | · 20 | 20 | |||||||||
| 10 | · 10 | 10 | · 10 | 12 | 16 | · 18 | · 18 | · 22 | · 22 | |||||||||
| · 15 | · 18 | 20 | 20 | · 25 | ||||||||||||||
| 16 | 20 | · 22 | · 22 | · 28 | ||||||||||||||
| · 18 | 25 | 25 | · 30 | 30 | ||||||||||||||
| · 28 | · 32 | · 32 | ||||||||||||||||
| 30 | · 35 | 35 | ||||||||||||||||
| · 32 | · 38 | |||||||||||||||||
| 35 | 40 | |||||||||||||||||
| Ref: ? | |||||||
|---|---|---|---|---|---|---|---|
| Ejemplo: | Ref. = | K760 | - | XX | - | XXX | |
| ↑ | ↑ | ||||||
| d | l | ||||||
| DIN 1476 | |||||||
| 8x40 | |||||||
| Ref. = | K760 | - | 8 | - | 40 | ||
Las longitudes en negrita son las más utilizadas.
Otras medidas bajo consulta.
Longitudes fuera de norma DIN.
* Diámetro fuera de norma DIN. Medidas a elección del fabricante
