DIN 1477

DIN 1477

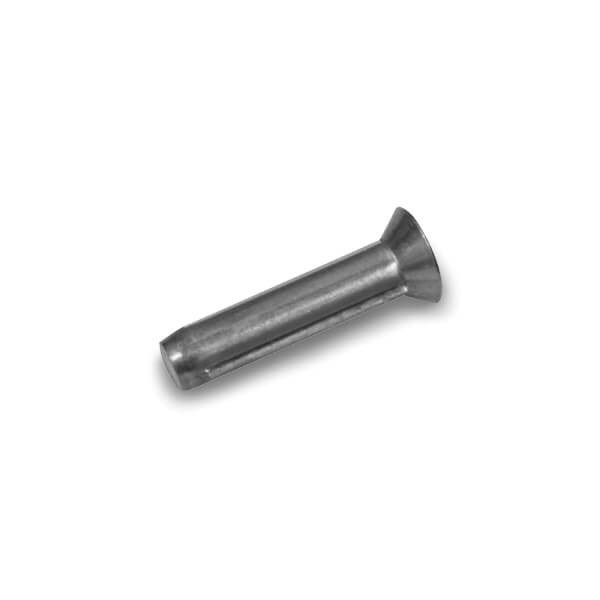

Remache avellanado estriado
Material: QSt 36-3 / RQSt 37-2 DIN17111

Categorías: , .

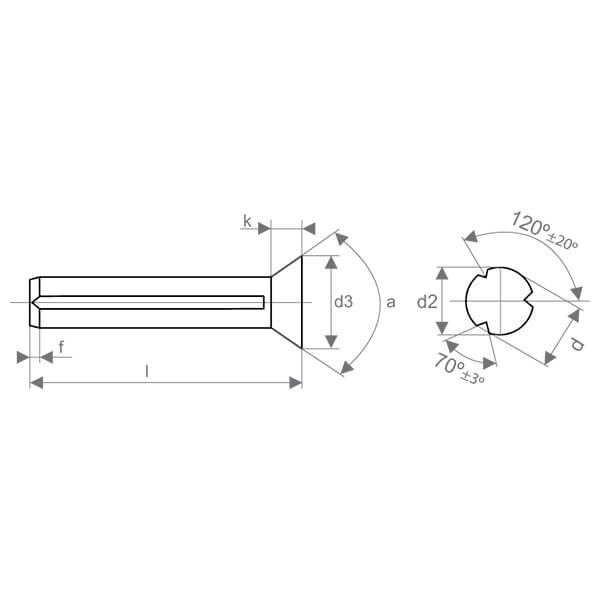

d M 1,4 1,6 * 1,7 2 * 2,3 2,5 * 2,6 3 4 5 6 * 7 8 10 12 16 20 M d
tol. 0
-0,05		 * 0
-0,075		 0
-0,10		 * 0
-0,15 		0
-0,20		 tol.
d2 tol. +0,05
0 		± 0,05 ± 0,1 tol. d2
d3   2,4 2,8 3 3,5 4 4,4 4,5 5,2 7 8,8 10,5 12,2 14 16 19 25 32   d3
tol. ±0,2 * ±0,2 * ±0,25 ±0,3 * ±0,4 0
-1,1		 0
-1,3		 tol.
k   0,7 0,8 * 1 * 1,2 * 1,4 2 2,5 3 * 3,9 4 4,5 6,5 9,5   k
tol. ±0,1 * ±0,1 * ±0,1 ±0,15 * ±0,2 +0,9
0		 tol.
f ≈ 0,5 0,7 1 1,5 2 2,5 3 ≈ f
l
js15		 03 03 • 03 04 • 04 04 • 04 05 06 08 08 • 10 10 12 • 15 20 25 l
js15
04 04 • 04 05 • 05 05 • 05 06 • 07 10 10 • 12 12 • 15 16 • 22 25
05 05 • 05 06 • 06 06 • 06 • 07 08 12 12 • 15 • 15 16 • 18 25 • 28
06 06 • 06 • 07 • 07 • 07 • 07 08 10 • 15 • 15 • 16 16 • 18 20 25 30
• 07 • 07 • 07 08 • 08 08 • 08 10 12 16 16 • 18 • 18 20 • 22 • 28 • 32
      10 • 10 10 • 10 12 • 15 • 18 • 18 • 20 20 • 22 25 30 35
        • 10 10 • 10 • 15 16 20 20 • 22 • 22 25 25 • 32 • 38
              16 • 18 • 22 • 22 • 25 25 25 • 28 35 40
              • 18 20 25 25 • 25 25 • 28 30 • 38
                    25 • 28 • 28 30 • 32 40
                    • 28 • 30 30 • 32 35
                    30 • 32 • 32 35 • 38
                    • 32 • 35 35 • 38 40
                    35   • 38 40
                          40

Ref: ?
Ejemplo: Ref. = K770 - XX - XXX
↑ ↑
d l
DIN 1477
8x40
Ref. = K770 - 8 - 40

Las longitudes en negrita son las más utilizadas.
Otras medidas bajo consulta.
• Longitudes fuera de norma DIN.
* Diámetro fuera de norma DIN. Medidas a elección del fabricante
