355 (N)
355 (N)

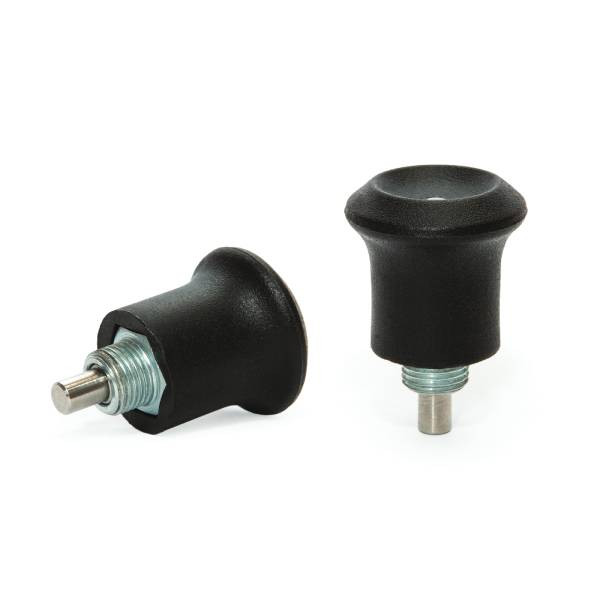

Posicionador mini con pomo sin enclavamiento
Pomo: Termoplástico de alta resistencia
Acabado: Mate
Cuerpo: Acero cincado
Espiga y muelle: Acero inoxidable
Color del pomo: Negro
| Ref. |  |

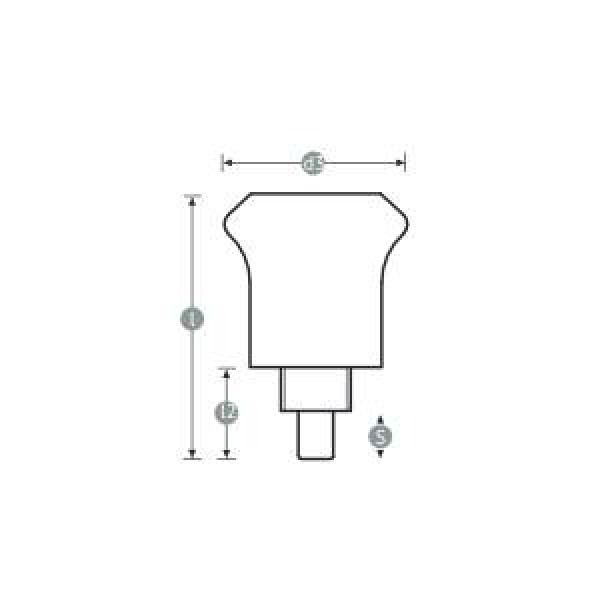

d | d3 | l | l2 | S | Rosca | de vstago | Bloqueo hexagonal |
|---|---|---|---|---|---|---|---|---|---|
| W355N-0-8-4 |  |
M8 (x0,75) | 21 | 30 | 10 | 5 | 5 | 4 | 10 |
| W355N-1-8-4 |  |
M8 (x0,75) | 21 | 30 | 10 | 5 | 5 | 4 | 10 |
| W355N-0-8-5 | |
M8 (x0,75) | 21 | 30 | 10 | 5 | 5 | 5 | 10 |
| W355N-1-8-5 | |
M8 (x0,75) | 21 | 30 | 10 | 5 | 5 | 5 | 10 |
| W355N-0-10-6 | |
M10 (x1,0) | 25 | 35 | 15 | 7 | 8 | 6 | 12 |
| W355N-1-10-6 | |
M10 (x1,0) | 25 | 35 | 15 | 7 | 8 | 6 | 12 |
| W355N-0-10-7 | |
M10 (x1,0) | 25 | 35 | 15 | 7 | 8 | 7 | 12 |
| W355N-1-10-7 | |
M10 (x1,0) | 25 | 35 | 15 | 7 | 8 | 7 | 12 |
Vástago sin bloqueo
Vástago con bloqueo (giro 90º)
