301-1
301-1

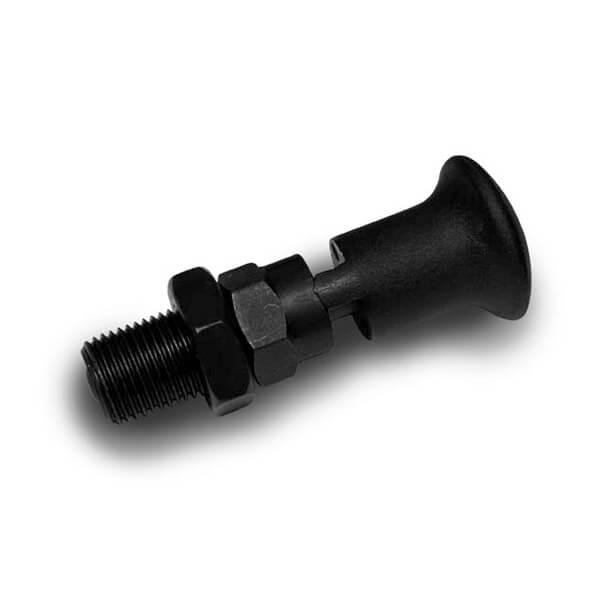

Posicionador retráctil con enclavamiento
Cuerpo: Acero pulido, pavonado
Pomo: Termoplástico de alta resistencia
Color del pomo: Negro mate
| Ref. |  |

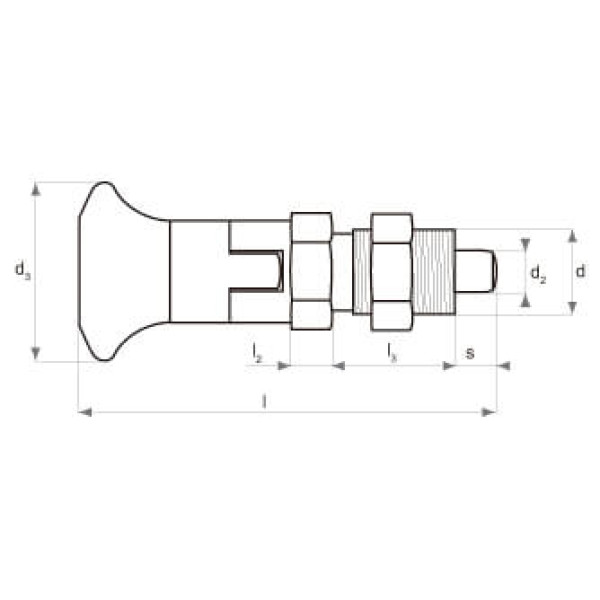

d | d2 | d3 | l | l2 | l3 | s |
|---|---|---|---|---|---|---|---|---|
| W301-1-10 |  |
M10 (x1,0) | 5 | 21 | 51 | 5 | 17 | 5 |
| W301-1-12 | |
M12 (x1,5) | 6 | 25 | 61 | 6 | 20 | 6 |
| W301-1-16 | |
M16 (x1,5) | 8 | 31 | 75,5 | 8 | 26 | 7 |
Vástago con bloqueo (giro 90º)
