R800
R800

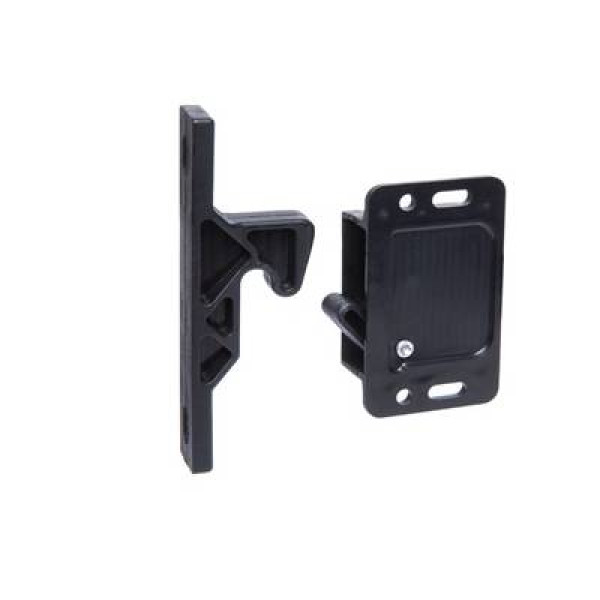

Cierre plástico montaje lateral
Fecho de plástico montado lateralmente
Material: Nylon reforçado
Acabamento: Preto

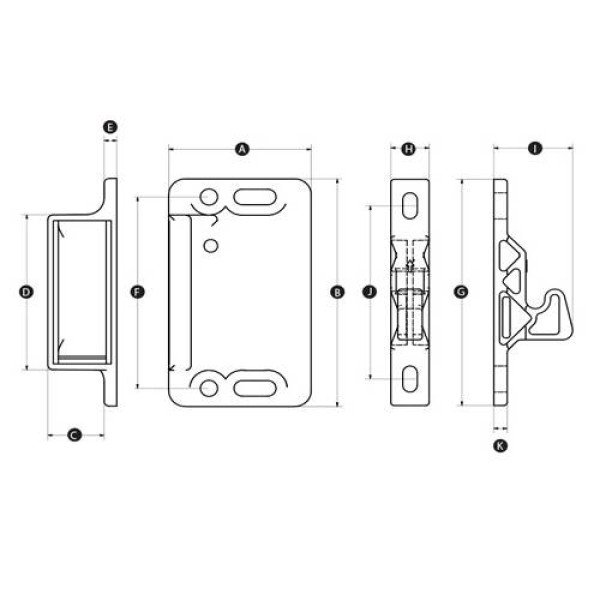

| Ref. | A | B | f (N) | C | D | E | F | G | H | I | J | K | Ø agujeros | 3D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R800-28-48-13 | 28 | 48 | 13 | 11 | 33 | 2,5 | 40,5 | 72 | 11,4 | 23,5 | 55 | 4 | 3,4 y 3,4 x 8,4 | 3D |
| R800-28-48-22 | 28 | 48 | 22 | 11 | 33 | 2,5 | 40,5 | 72 | 11,4 | 23,5 | 55 | 4 | 3,4 y 3,4 x 8,4 | 3D |
| R800-28-48-44 | 28 | 48 | 44 | 11 | 33 | 2,5 | 40,5 | 72 | 11,4 | 23,5 | 55 | 4 | 3,4 y 3,4 x 8,4 | 3D |
Empurrar para fechar e puxar para abrir o trinco de mola acionado por ação central.
Fixação: Pode ser aparafusado ou rebitado à porta/caixilho. Montagem no interior da caixa.
