DIN 6346 P

DIN 6346 P

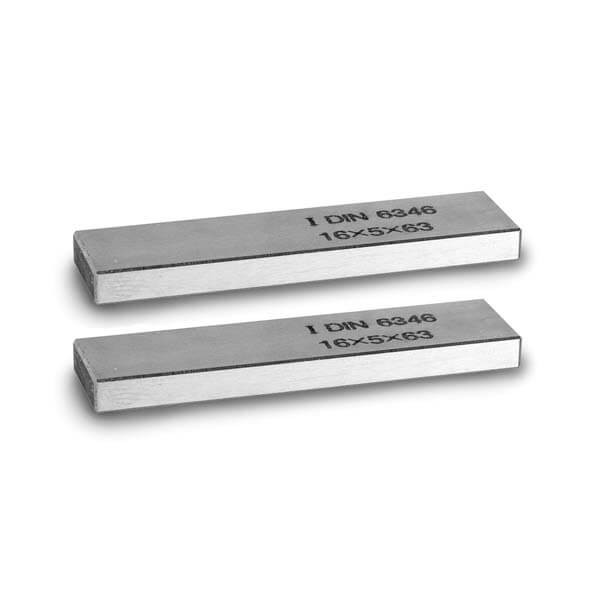

Par de calzos paralelos
Acero cementado
Acabado: Rectificado
Dureza: 550+200 HV 30
Resistencia a la tracción: 700 N/mm ²

Categorías: , .

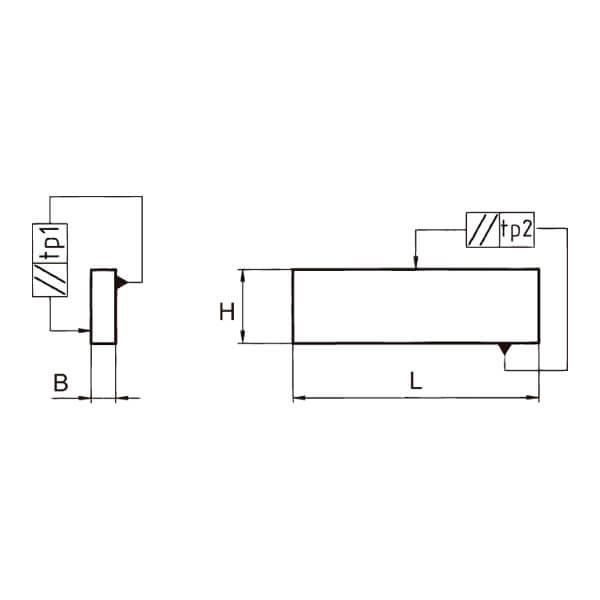

Ref. B H L g
B Tol. Tolerancia pareja tp1 H Tol. Tolerancia pareja tp2
6346-01 2,5 ±0,1 0,004 8 ±0,2 0,006 63 20
6346-02 3,2 ±0,1 0,005 10 ±0,2 0,006 63 30
6346-03 4,0 ±0,1 0,005 12 ±0,2 0,008 63 45
6346-04 5,0 ±0,1 0,005 16 ±0,2 0,008 63 80
6346-05 6,3 ±0,2 0,006 20 ±0,2 0,009 63 125
6346-06 4,0 ±0,1 0,005 12 ±0,2 0,008 100 75
6346-07 5,0 ±0,1 0,005 16 ±0,2 0,008 100 125
6346-08 6,3 ±0,2 0,006 20 ±0,2 0,009 100 200
6346-09 8,0 ±0,2 0,006 25 ±0,2 0,009 100 315
6346-10 10,0 ±0,2 0,006 32 ±0,3 0,011 100 500
6346-11 12,0 ±0,2 0,008 40 ±0,3 0,011 100 750
6346-12 8,0 ±0,2 0,006 25 ±0,2 0,009 160 500
6346-13 10,0 ±0,2 0,006 32 ±0,3 0,011 160 800
6346-14 12,0 ±0,2 0,008 40 ±0,3 0,011 160 1.200
6346-15 16,0 ±0,2 0,008 50 ±0,3 0,011 160 2.000
6346-16 20,0 ±0,2 0,009 63 ±0,3 0,013 160 3.170
6346-17 20,0 ±0,2 0,009 63 ±0,3 0,013 250 4.950
6346-18 25,0 ±0,2 0,009 80 ±0,3 0,013 250 7.900
6346-19 32,0 ±0,3 0,011 100 ±0,3 0,015 250 12.680
6346-20 40,0 ±0,3 0,011 100 ±0,3 0,015 400 25.300

Tol. = Tolerancia de la dimensión nominal
Tolerancia pareja tp1/tp2 = Tolerancia pareja

Para uso como calzos, topes o distanciadores en máquina herramienta.
Los calzos paralelos DIN 6346 P se suministran por parejas.
La tolerancia por pareja en la altura tp2 y anchura tp1 son según IT 5.
La tolerancia de la dimensión nominal B y H, según ISO 2768-m.
