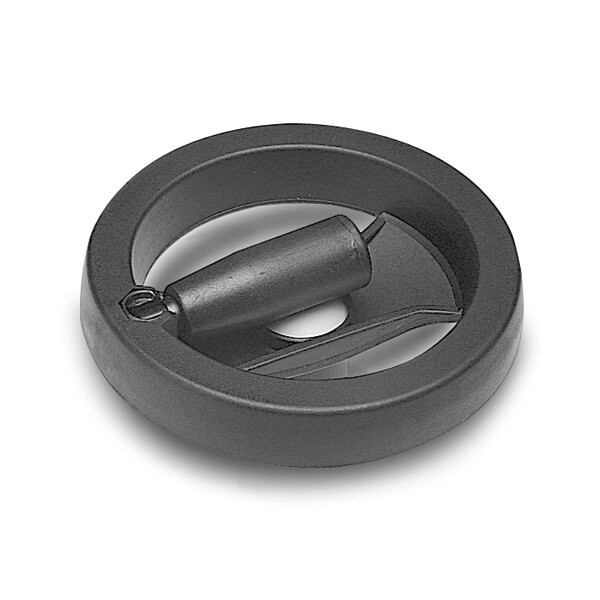

Volante 2 radios con manilla giratoria escamoteable
Material: Termoplástico reforzado acabado mate
Material del núcleo: Acero cincado
Color: Negro (volante) / Gris (tapa central)

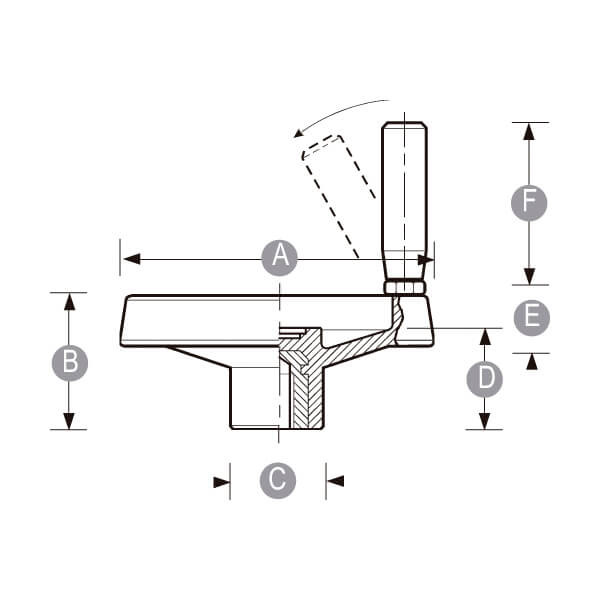

| Ref. | A | B | C | D | E | F | Ø H10 | Ø max | |
|---|---|---|---|---|---|---|---|---|---|
| R90-130 |  |
129 | 55 | 32,0 | 36,0 | 18,0 | 58 | 5 | 18 |
| R90-160 | |
159 | 59 | 40,0 | 40,5 | 23,0 | 71 | 8 | 22 |
| R90-350 | |
346 | 86 | 67,5 | 49,5 | 36,5 | 64 | 8 | 30 |
Gama estándar
Sujeto a cantidades mínimas (unidades)
Ø H10 Agujero guía (tolerancia H10)
Ø max Agujero máximo
