FILTEC+

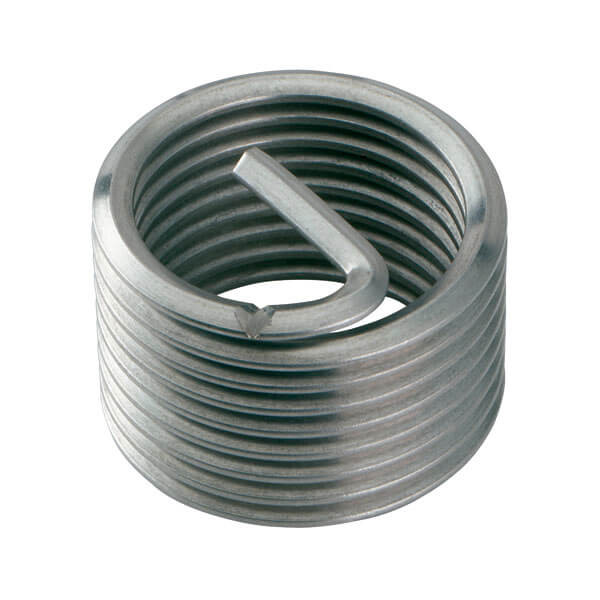

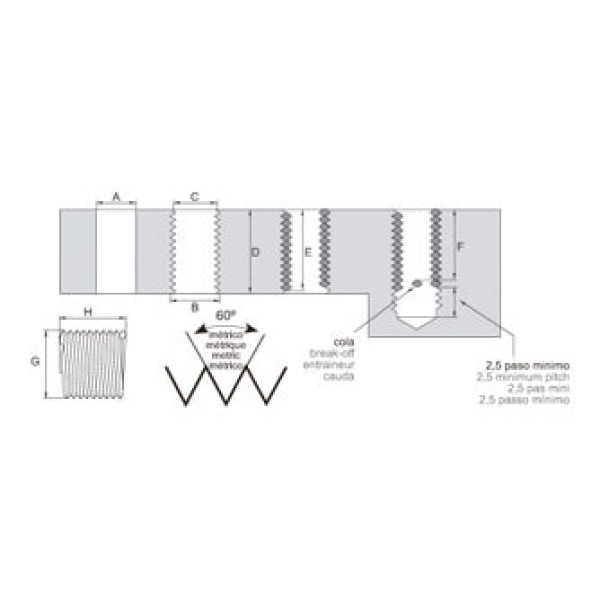

Ref. | M | xD | D | H (Tol. -0,25) | G (min-max) | A: Taladrado | Roscado | ||
---|---|---|---|---|---|---|---|---|---|
∅ broca | Tol. | B | C | ||||||
SF+2-40-2 | M2 (x0,40) | 1 | 2,00 | 2,9 | 2,60 - 2,75 | 2,10 | 2,090 min +0,090 max | 2,520 | 2,260 -0,053 |
SF+2-40-3 | M2 (x0,40) | 1,5 | 3,00 | 4,9 | |||||
SF+2-40-4 | M2 (x0,40) | 2 | 4,00 | 6,9 | |||||
SF+2-40-5 | M2 (x0,40) | 2,5 | 5,00 | 8,9 | |||||
SF+2-40-6 | M2 (x0,40) | 3 | 6,00 | 10,9 | |||||
SFD+2,5-45-2,5 | M2,5 (x0,45) | 1 | 2,50 | 3,6 | 3,15 - 3,30 | 2,60 | 2,597 min +0,100 max | 3,084 | 2,792 -0,055 |
SFD+2,5-45-3,12 | M2,5 (x0,45) | 1,25 | 3,12 | 4,7 | |||||
SFD+2,5-45-3,75 | M2,5 (x0,45) | 1,5 | 3,75 | 6,0 | |||||
SFD+2,5-45-5 | M2,5 (x0,45) | 2 | 5,00 | 8,2 | |||||
SFD+2,5-45-6,25 | M2,5 (x0,45) | 2,5 | 6,25 | 10,6 | |||||
SFD+2,5-45-7,5 | M2,5 (x0,45) | 3 | 7,50 | 13,1 | |||||
SF+3-50-3 | M3 (x0,50) | 1 | 3,00 | 3,9 | 3,70 - 3,90 | 3,20 | 3,108 min +0,112 max | 3,650 | 3,325 +0,059 |
SF+3-50-3,75 | M3 (x0,50) | 1,25 | 3,75 | 4,9 | |||||
SF+3-50-4,5 | M3 (x0,50) | 1,5 | 4,50 | 6,3 | |||||
SF+3-50-6 | M3 (x0,50) | 2 | 6,00 | 8,8 | |||||
SF+3-50-7,5 | M3 (x0,50) | 2,5 | 7,50 | 11,2 | |||||
SF+3-50-9 | M3 (x0,50) | 3 | 9,00 | 13,6 | |||||
SF+4-70-4 | M4 (x0,70) | 1 | 4,00 | 3,8 | 5,00 - 5,15 | 4,20 | 4,152 min +0,140 max | 4,910 | 4,455 +0,074 |
SF+4-70-5 | M4 (x0,70) | 1,25 | 5,00 | 5,0 | |||||
SF+4-70-6 | M4 (x0,70) | 1,5 | 6,00 | 6,2 | |||||
SF+4-70-8 | M4 (x0,70) | 2 | 8,00 | 8,6 | |||||
SF+4-70-10 | M4 (x0,70) | 2,5 | 10,00 | 11,2 | |||||
SF+4-70-12 | M4 (x0,70) | 3 | 12,00 | 13,6 | |||||
SF+5-80-5 | M5 (x0,80) | 1 | 5,00 | 4,4 | 6,10 - 6,30 | 5,20 | 5,174 min +0,160 max | 6,040 | 5,520 +0,077 |
SF+5-80-6,25 | M5 (x0,80) | 1,25 | 6,25 | 5,7 | |||||
SF+5-80-7,5 | M5 (x0,80) | 1,5 | 7,50 | 7,1 | |||||
SF+5-80-10 | M5 (x0,80) | 2 | 10,00 | 10,1 | |||||
SF+5-80-12,5 | M5 (x0,80) | 2,5 | 12,50 | 12,8 | |||||
SF+5-80-15 | M5 (x0,80) | 3 | 15,00 | 15,4 | |||||
SF+6-100-6 | M6 (x1,00) | 1 | 6,00 | 4,2 | 7,40 - 7,65 | 6,30 | 6,217 min +0,190 max | 7,300 | 6,650 +0,092 |
SF+6-100-7,5 | M6 (x1,00) | 1,25 | 7,50 | 5,4 | |||||
SF+6-100-9 | M6 (x1,00) | 1,5 | 9,00 | 6,9 | |||||
SF+6-100-12 | M6 (x1,00) | 2 | 12,00 | 9,6 | |||||
SF+6-100-15 | M6 (x1,00) | 2,5 | 15,00 | 12,3 | |||||
SF+6-100-18 | M6 (x1,00) | 3 | 18,00 | 14,6 | |||||
SF+7-100-7 | M7 (x1,00) | 1 | 7,00 | 5,4 | 8,40 - 8,65 | 7,30 | 7,217 min +0,190 max | 8,300 | 7,650 +0,092 |
SF+7-100-10,5 | M7 (x1,00) | 1.5 | 10,50 | 8,4 | |||||
SF+7-100-14 | M7 (x1,00) | 2 | 14,00 | 11,4 | |||||
SF+7-100-17,5 | M7 (x1,00) | 2,5 | 17,50 | 14,7 | |||||
SF+7-100-21 | M7 (x1,00) | 3 | 21,00 | 17,9 | |||||
SF+8-100-8 | M8 (x1,00) | 1 | 8,00 | 6,3 | 9,45 - 9,75 | 8,30 | 8,217 min +0,190 max | 9,300 | 8,650 +0,092 |
SF+8-100-12 | M8 (x1,00) | 1,5 | 12,00 | 9,8 | |||||
SF+8-100-16 | M8 (x1,00) | 2 | 16,00 | 13,3 | |||||
SF+8-100-20 | M8 (x1,00) | 2,5 | 20,00 | 17 | |||||
SF+8-100-24 | M8 (x1,00) | 3 | 24,00 | 20,5 | |||||
SF+8-125-8 | M8 (x1,25) | 1 | 8,00 | 4,8 | 9,70 - 9,90 | 8,40 | 8,271 min +0,212 max | 9,624 | 8,812 +0,099 |
SF+8-125-10 | M8 (x1,25) | 1,25 | 10,00 | 6,1 | |||||
SF+8-125-12 | M8 (x1,25) | 1,5 | 12,00 | 7,5 | |||||
SF+8-125-16 | M8 (x1,25) | 2 | 16,00 | 10,7 | |||||
SF+8-125-20 | M8 (x1,25) | 2,5 | 20,00 | 13,7 | |||||
SF+8-125-24 | M8 (x1,25) | 3 | 24,00 | 16,6 | |||||
SF+9-125-9 | M9 (x1,25) | 1 | 9,00 | 5,4 | 10,70 - 10,90 | 9,40 | 9,271 min +0,212 max | 10,624 | 9,812 +0,099 |
SF+9-125-13,5 | M9 (x1,25) | 1,5 | 13,50 | 8,7 | |||||
SF+9-125-18 | M9 (x1,25) | 2 | 18,00 | 12,1 | |||||
SF+9-125-22,5 | M9 (x1,25) | 2,5 | 22,50 | 15,5 | |||||
SF+9-125-27 | M9 (x1,25) | 3 | 27,00 | 18,3 | |||||
SF+10-100-10 | M10 (x1,00) | 1 | 10,00 | 7,9 | 11,60 - 11,90 | 10,30 | 10,217 min +0,190 max | 11,300 | 10,650 +0,092 |
SF+10-100-15 | M10 (x1,00) | 1,5 | 15,00 | 12,6 | |||||
SF+10-100-20 | M10 (x1,00) | 2 | 20,00 | 17,0 | |||||
SF+10-100-25 | M10 (x1,00) | 2,5 | 25,00 | 21,5 | |||||
SF+10-100-30 | M10 (x1,00) | 3 | 30,00 | 26,0 | |||||
SF+10-125-10 | M10 (x1,25) | 1 | 10,00 | 6,1 | 11,75 - 12,00 | 10,40 | 10,271 min +0,212 max | 11,624 | 10,812 +0,099 |
SF+10-125-15 | M10 (x1,25) | 1,5 | 15,00 | 10,0 | |||||
SF+10-125-20 | M10 (x1,25) | 2 | 20,00 | 13,5 | |||||
SF+10-125-25 | M10 (x1,25) | 2,5 | 25,00 | 17,0 | |||||
SF+10-125-30 | M10 (x1,25) | 3 | 30,00 | 20,7 | |||||
SF+10-150-10 | M10 (x1,50) | 1 | 10,00 | 5,0 | 12,05 - 12,35 | 10,50 | 10,324 min +0,236 max | 11,948 | 10,974 +0,115 |
SF+10-150-12,5 | M10 (x1,50) | 1,25 | 12,50 | 6,5 | |||||
SF+10-150-15 | M10 (x1,50) | 1,5 | 15,00 | 8,1 | |||||
SF+10-150-20 | M10 (x1,50) | 2 | 20,00 | 11,2 | |||||
SF+10-150-25 | M10 (x1,50) | 2,5 | 25,00 | 14,2 | |||||
SF+10-150-30 | M10 (x1,50) | 3 | 30,00 | 17,2 | |||||
SF+11-150-11 | M11 (x1,50) | 1 | 11,00 | 5,6 | 13,05 - 13,35 | 11,50 | 11,324 min +0,236 max | 12,948 | 11,974 + 0,115 |
SF+11-150-16,5 | M11 (x1,50) | 1,5 | 16,50 | 9,0 | |||||
SF+11-150-22 | M11 (x1,50) | 2 | 22,00 | 12,3 | |||||
SF+11-150-27,5 | M11 (x1,50) | 2,5 | 27,50 | 15,7 | |||||
SF+11-150-33 | M11 (x1,50) | 3 | 33,00 | 18,9 | |||||
SF+12-100-12 | M12 (x1,00) | 1 | 12,00 | 9,7 | 13,70 - 14,10 | 12,30 | 12,217 min +0,190 max | 13,300 | 12,974 +0,100 |
SF+12-100-18 | M12 (x1,00) | 1,5 | 18,00 | 15,2 | |||||
SF+12-100-24 | M12 (x1,00) | 2 | 24,00 | 20,5 | |||||
SF+12-100-30 | M12 (x1,00) | 2,5 | 30,00 | 25,9 | |||||
SF+12-100-36 | M12 (x1,00) | 3 | 36,00 | 31,3 | |||||
SF+12-125-12 | M12 (x1,25) | 1 | 12,00 | 7,7 | 13,75 - 14,05 | 12,40 | 12,271 min +0,212 max | 13,624 | 12,812 |
SF+12-125-18 | M12 (x1,25) | 1,5 | 18,00 | 12,1 | |||||
SF+12-125-24 | M12 (x1,25) | 2 | 24,00 | 16,6 | |||||
SF+12-125-30 | M12 (x1,25) | 2,5 | 30,00 | 21,1 | |||||
SF+12-125-36 | M12 (x1,25) | 3 | 36,00 | 25,6 | |||||
SF+12-150-12 | M12 (x1,50) | 1 | 12,00 | 6,3 | 14,10 - 14,40 | 12,50 | 12,324 min +0,236 max | 13,948 | 12,974 +0,125 |
SF+12-150-18 | M12 (x1,50) | 1,5 | 18,00 | 10,0 | |||||
SF+12-150-24 | M12 (x1,50) | 2 | 24,00 | 13,8 | |||||
SF+12-150-30 | M12 (x1,50) | 2,5 | 30,00 | 16,0 | |||||
SF+12-150-36 | M12 (x1,50) | 3 | 36,00 | 21,2 | |||||
SF+12-175-9 | M12 (x1,75) | 0,75 | 9,00 | 3,7 | 14,35 - 14,60 | 12,50 | 12,379 min +0,265 max | 14,274 | 13,137 +0,134 |
SF+12-175-12 | M12 (x1,75) | 1 | 12,00 | 5,2 | |||||
SF+12-175-15 | M12 (x1,75) | 1,25 | 15,00 | 6,9 | |||||
SF+12-175-18 | M12 (x1,75) | 1,5 | 18,00 | 8,4 | |||||
SF+12-175-24 | M12 (x1,75) | 2 | 24,00 | 11,7 | |||||
SF+12-175-30 | M12 (x1,75) | 2,5 | 30,00 | 14,7 | |||||
SF+12-175-36 | M12 (x1,75) | 3 | 36,00 | 18,0 | |||||
SF+14-150-10,5 | M14 (x1,50) | 0,75 | 10,50 | 5,4 | 16,25 - 16,65 | 14,50 | 14,324 min +0,236 max | 15,948 | 14,974 +0,125 |
SF+14-150-14 | M14 (x1,50) | 1 | 14,00 | 7,5 | |||||
SF+14-150-21 | M14 (x1,50) | 1,5 | 21,00 | 11,8 | |||||
SF+14-150-28 | M14 (x1,50) | 2 | 28,00 | 16,1 | |||||
SF+14-150-35 | M14 (x1,50) | 2,5 | 35,00 | 20,1 | |||||
SF+14-150-42 | M14 (x1,50) | 3 | 42,00 | 24,5 | |||||
SF+14-200-10,5 | M14 (x2,00) | 0,75 | 10,50 | 4,0 | 16,80 - 17,15 | 14,50 | 14,433 min +0,300 max | 1,598 | 15,299 +0,145 |
SF+14-200-14 | M14 (x2,00) | 1 | 14,00 | 5,6 | |||||
SF+14-200-17,5 | M14 (x2,00) | 1,25 | 17,50 | 7,2 | |||||
SF+14-200-21 | M14 (x2,00) | 1,5 | 21,00 | 8,8 | |||||
SF+14-200-28 | M14 (x2,00) | 2 | 28,00 | 12,0 | |||||
SF+14-200-35 | M14 (x2,00) | 2,5 | 35,00 | 15,2 | |||||
SF+14-200-42 | M14 (x2,00) | 3 | 42,00 | 18,4 | |||||
SF+16-150-12 | M16 (x1,50) | 0,75 | 12,00 | 6,5 | 18,40 - 18,80 | 16,50 | 16,324 min +0,236 max | 17,948 | 16,974 +0,125 |
SF+16-150-16 | M16 (x1,50) | 1 | 16,00 | 9,0 | |||||
SF+16-150-20 | M16 (x1,50) | 1,25 | 20,00 | 11,35 | |||||
SF+16-150-24 | M16 (x1,50) | 1,5 | 24,00 | 13,8 | |||||
SF+16-150-32 | M16 (x1,50) | 2 | 32,00 | 18,7 | |||||
SF+16-150-40 | M16 (x1,50) | 2,5 | 40,00 | 23,6 | |||||
SF+16-150-48 | M16 (x1,50) | 3 | 48,00 | 28,5 | |||||
SF+16-200-12 | M16 (x2,00) | 0,75 | 12,00 | 4,6 | 18,80 - 19,10 | 16,50 | 16,433 min +0,300 max | 18,598 | 17,299 +0,145 |
SF+16-200-16 | M16 (x2,00) | 1 | 16,00 | 6,5 | |||||
SF+16-200-20 | M16 (x2,00) | 1,25 | 20,00 | 8,4 | |||||
SF+16-200-24 | M16 (x2,00) | 1,5 | 24,00 | 10,2 | |||||
SF+16-200-32 | M16 (x2,00) | 2 | 32,00 | 13,9 | |||||
SF+16-200-40 | M16 (x2,00) | 2,5 | 40,00 | 17,7 | |||||
SF+16-200-48 | M16 (x2,00) | 3 | 48,00 | 21,4 | |||||
SF+18-150-13,5 | M18 (x1,50) | 0,75 | 13,50 | 7,3 | 20,60 - 21,00 | 18,50 | 18,324 min +0,236 max | 19,948 | 18,974 +0,125 |
SF+18-150-18 | M18 (x1,50) | 1 | 18,00 | 9,9 | |||||
SF+18-150-22,5 | M18 (x1,50) | 1,25 | 22,50 | 12,7 | |||||
SF+18-150-27 | M18 (x1,50) | 1,5 | 27,00 | 15,5 | |||||
SF+18-150-36 | M18 (x1,50) | 2 | 36,00 | 21,0 | |||||
SF+18-200-13,5 | M18 (x2,00) | 0,75 | 13,50 | 5,2 | 21,00 - 21,40 | 18,50 | 18,433 min +0,300 max | 20,598 | 19,299 +0,145 |
SF+18-200-18 | M18 (x2,00) | 1 | 18,00 | 7,2 | |||||
SF+18-200-22,5 | M18 (x2,00) | 1,25 | 22,50 | 9,1 | |||||
SF+18-200-27 | M18 (x2,00) | 1,5 | 27,00 | 11,4 | |||||
SF+18-200-36 | M18 (x2,00) | 2 | 36,00 | 15,4 | |||||
SF+18-250-13,5 | M18 (x2,50) | 0,75 | 13,50 | 3,8 | 21,35 - 21,70 | 18,75 | 18,541 min +0,355 max | 21,248 | 19,624 +0,154 |
SF+18-250-18 | M18 (x2,50) | 1 | 18,00 | 5,6 | |||||
SF+18-250-22,5 | M18 (x2,50) | 1,25 | 22,50 | 6,4 | |||||
SF+18-250-27 | M18 (x2,50) | 1,5 | 27,00 | 9,0 | |||||
SF+18-250-36 | M18 (x2,50) | 2 | 36,00 | 12,3 | |||||
SF+20-150-15 | M20 (x1,50) | 0,75 | 15,00 | 8,1 | 23,00 - 23,50 | 20,50 | 20,433 min +0,300 max | 22,598 | 21,299 +0,145 |
SF+20-150-20 | M20 (x1,50) | 1 | 20,00 | 11,0 | |||||
SF+20-150-25 | M20 (x1,50) | 1,25 | 25,00 | 13,8 | |||||
SF+20-150-30 | M20 (x1,50) | 1,5 | 30,00 | 17,2 | 23,00 - 23,50 | 20,50 | 20,433 min +0,300 max | 22,598 | 21,299 +0,145 |
SF+20-150-40 | M20 (x1,50) | 2 | 40,00 | 23,1 | |||||
SF+20-200-15 | M20 (x2,00) | 0,75 | 15,00 | 6,0 | 22,90 - 23,40 | 20,50 | 20,433 min +0,300 max | 22,598 | 21,299 +0,145 |
SF+20-200-20 | M20 (x2,00) | 1 | 20,00 | 8,2 | |||||
SF+20-200-25 | M20 (x2,00) | 1,25 | 25,00 | 10,4 | |||||
SF+20-200-30 | M20 (x2,00) | 1,5 | 30,00 | 12,9 | |||||
SF+20-200-40 | M20 (x2,00) | 2 | 40,00 | 17,3 | |||||
SF+20-250-15 | M20 (x2,50) | 0,75 | 15,00 | 4,5 | 23,35 - 23,75 | 20,75 | 20,541 min +0,355 max | 23,248 | 21,624 +0,154 |
SF+20-250-20 | M20 (x2,50) | 1 | 20,00 | 6,4 | |||||
SF+20-250-25 | M20 (x2,50) | 1,25 | 25,00 | 8,1 | |||||
SF+20-250-30 | M20 (x2,50) | 1,5 | 30,00 | 10,1 | |||||
SF+20-250-40 | M20 (x2,50) | 2 | 40,00 | 13,9 | |||||
SF+22150-11 | M22 (x1,50) | 0,5 | 11,00 | 5,7 | 25,00 - 25,50 | 22,50 | 22,324 min 0,236 max | 23,948 | 23,274 +0,125 |
SF+22150-16,5 | M22 (x1,50) | 0,75 | 16,50 | 9,0 | |||||
SF+22150-22 | M22 (x1,50) | 1 | 22,00 | 12,3 | |||||
SF+22150-27,5 | M22 (x1,50) | 1,25 | 27,50 | 15,5 | |||||
SF+22150-33 | M22 (x1,50) | 1,5 | 33,00 | 19,0 | |||||
SF+22-200-16,5 | M22 (x2,00) | 0,75 | 16,50 | 6,7 | 25,00 - 25,50 | 22,50 | 22,433 min +0,300 max | 24,598 | 23,299 +0,145 |
SF+22-200-22 | M22 (x2,00) | 1 | 22,00 | 9,1 | |||||
SF+22-200-27,5 | M22 (x2,00) | 1,25 | 27,50 | 11,5 | |||||
SF+22-200-33 | M22 (x2,00) | 1,5 | 33,00 | 14,3 | |||||
SF+22-200-44 | M22 (x2,00) | 2 | 44,00 | 19,3 | |||||
SF+22-250-16,5 | M22 (x2,50) | 0,75 | 16,50 | 5,1 | 25,40 - 25,80 | 22,75 | 22,541 min +0,355 max | 25,248 | 23,624 +0,154 |
SF+22-250-22 | M22 (x2,50) | 1 | 22,00 | 7,1 | |||||
SF+22-250-27,5 | M22 (x2,50) | 1,25 | 27,50 | 9,1 | |||||
SF+22-250-33 | M22 (x2,50) | 1,5 | 33,00 | 11,2 | |||||
SF+22-250-44 | M22 (x2,50) | 2 | 44,00 | 15,5 | |||||
SF+24-150-12 | M24 (x1,50) | 0,5 | 12,00 | 6,3 | 27,00 - 27,50 | 24,50 | 24,325 min +0,236 max | 25,948 | 24,974 +0,135 |
SF+24-150-18 | M24 (x1,50) | 0,75 | 18,00 | 10,0 | |||||
SF+24-150-24 | M24 (x1,50) | 1 | 24,00 | 13,6 | |||||
SF+24-150-30 | M24 (x1,50) | 1,25 | 30,00 | 17,1 | |||||
SF+24-150-36 | M24 (x1,50) | 1,5 | 36,00 | 20,9 | |||||
SF+24-300-18 | M24 (x3,00) | 0,75 | 18,00 | 4,5 | 28,30 - 28,80 | 24,75 | 24,649 min +0,400 max | 27,897 | 25,948 +0,187 |
SF+24-300-24 | M24 (x3,00) | 1 | 24,00 | 6,2 | |||||
SF+24-300-30 | M24 (x3,00) | 1,25 | 30,00 | 8,1 | |||||
SF+24-300-36 | M24 (x3,00) | 1,5 | 36,00 | 10,1 | |||||
SF+24-300-48 | M24 (x3,00) | 2 | 48,00 | 14,1 | |||||
SF+26-150-13 | M26 (x1,50) | 0,5 | 13,00 | 6,8 | 29,50 - 30,00 | 26,50 | 26,325 min +0,236 max | 27,948 | 26,974 +0,135 |
SF+26-150-19,5 | M26 (x1,50) | 0,75 | 19,50 | 10,8 | |||||
SF+26-150-26 | M26 (x1,50) | 1 | 26,00 | 14,7 | |||||
SF+26-150-32,5 | M26 (x1,50) | 1,25 | 32,50 | 18,4 | |||||
SF+26-150-39 | M26 (x1,50) | 1,5 | 39,00 | 22,7 | |||||
SF+27-300-20,2 | M27 (x3,00) | 0,75 | 20,25 | 5,0 | 31,60 - 32,10 | 27,75 | 27,649 min +0,400 max | 30,897 | 32,273 +0,187 |
SF+27-300-27 | M27 (x3,00) | 1 | 27,00 | 7,2 | |||||
SF+27-300-33,7 | M27 (x3,00) | 1,25 | 33,75 | 9,3 | |||||
SF+27-300-40,5 | M27 (x3,00) | 1,5 | 40,50 | 11,6 | |||||
SF+27-300-54 | M27 (x3,00) | 2 | 54,00 | 15,6 | |||||
SF+30-350-22,5 | M30 (x3,50) | 0,75 | 22,50 | 4,9 | 34,90 - 35,40 | 31,00 | 30,757 min +0,450 max | 34,546 | 32,273 +0,199 |
SF+30-350-30 | M30 (x3,50) | 1 | 30,00 | 7,0 | |||||
SF+30-350-37,5 | M30 (x3,50) | 1,25 | 37,50 | 9,0 | |||||
SF+30-350-45 | M30 (x3,50) | 1,5 | 45,00 | 11,0 | |||||
SF+30-350-60 | M30 (x3,50) | 2 | 60,00 | 15,0 |
xD = 'x' veces el diámetro
D = Longitud del roscado
H = Nº de espiras en estado libre
G = Ø estado libre
A = Taladrado
Ø Broca = Ø Broca
Tol = Tolerancia
Roscada = Roscado
B = Ø ext. min
Descargar Ficha Técnica del Producto (0.28 MB)
Descargar Catálogo Familia (1.37 MB)
Descargar Catálogo de Productos (42.10 MB)
Descargar Imagen del Producto (0.81 MB)
Descargar Imagen 2D del Producto (0.47 MB)
