DIN 8140
DIN 8140

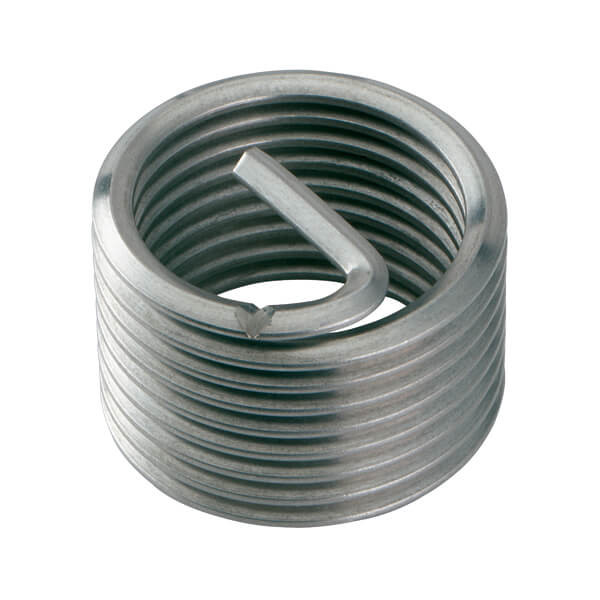

Filetes insertos Filtec®+
Material: Acero inoxidable
| Ref. | M | xd | D | H (Tol. -0,25) |
G (min-max) |
A: Taladrado | Roscado | ||
|---|---|---|---|---|---|---|---|---|---|
| ∅ broca | Tol. | B | C | ||||||
| SF-2-40-2 | M2 (x0,40) | 1 | 2,00 | 2,9 | 2,60 2,80 |
2,10 | 2,090 min +0,090 max |
2,520 | 2,260 +0,053 |
| SF-2-40-3 | M2 (x0,40) | 1,5 | 3,00 | 4,9 | |||||
| SF-2-40-4 | M2 (x0,40) | 2 | 4,00 | 6,9 | |||||
| SF-2-40-5 | M2 (x0,40) | 2,5 | 5,00 | 8,9 | |||||
| SFD-2,5-45-2,5 | M2,5 (x0,45) | 1 | 2,50 | 3,5 | 3,30 3,50 |
2,60 | 2,597 min +0,100 max |
3,084 | 2,792 +0,055 |
| SFD-2,5-45-3,75 | M2,5 (x0,45) | 1,5 | 3,75 | 5,9 | |||||
| SFD-2,5-45-5 | M2,5 (x0,45) | 2 | 5,00 | 8,1 | |||||
| SFD-2,5-45-6,25 | M2,5 (x0,45) | 2,5 | 6,25 | 10,5 | |||||
| SF-3-50-3 | M3 (x0,50) | 1 | 3,00 | 3,9 | 3,80 4,00 |
3,20 | 3,108 min +0,112 max |
3,650 | 3,325 +0,059 |
| SF-3-50-4,5 | M3 (x0,50) | 1,5 | 4,50 | 6,3 | |||||
| SF-3-50-6 | M3 (x0,50) | 2 | 6,00 | 8,7 | |||||
| SF-3-50-7,5 | M3 (x0,50) | 2,5 | 7,50 | 11,1 | |||||
| SF-4-70-4 | M4 (x0,70) | 1 | 4,00 | 3,7 | 5,15 5,35 |
4,20 | 4,152 min +0,112 max |
4,910 | 4,455 +0,074 |
| SF-4-70-6 | M4 (x0,70) | 1,5 | 6,00 | 6,1 | |||||
| SF-4-70-8 | M4 (x0,70) | 2 | 8,00 | 8,4 | |||||
| SF-4-70-10 | M4 (x0,70) | 2,5 | 10,00 | 10,9 | |||||
| SF-5-80-5 | M5 (x0,80) | 1 | 5,00 | 4,3 | 6,35 6,60 |
5,20 | 5,174 min +0,160 max |
6,040 | 5,520 +0,077 |
| SF-5-80-7,5 | M5 (x0,80) | 1,5 | 7,50 | 6,9 | |||||
| SF-5-80-10 | M5 (x0,80) | 2 | 10,00 | 9,7 | |||||
| SF-5-80-12,5 | M5 (x0,80) | 2,5 | 12,50 | 12,3 | |||||
| SF-6-100-6 | M6 (x1,00) | 1 | 6,00 | 4,2 | 7,60 7,85 |
6,30 | 6,217 min +0,190 max |
7,300 | 6,650 +0,092 |
| SF-6-100-9 | M6 (x1,00) | 1,5 | 9,00 | 6,9 | |||||
| SF-6-100-12 | M6 (x1,00) | 2 | 12,00 | 9,6 | |||||
| SF-6-100-15 | M6 (x1,00) | 2,5 | 15,00 | 12,3 | |||||
| SF-8-100-8 | M8 (x1,00) | 1 | 8,00 | 6,1 | 9,85 10,10 |
8,30 | 8,217 min +0,190 max |
9,300 | 8,650 0,092 |
| SF-8-100-12 | M8 (x1,00) | 1,5 | 12,00 | 9,5 | |||||
| SF-8-100-16 | M8 (x1,00) | 2 | 16,00 | 12,9 | |||||
| SF-8-100-20 | M8 (x1,00) | 2,5 | 20,00 | 16,5 | |||||
| SF-8-125-8 | M8 (x1,25) | 1 | 8,00 | 4,7 | 9,85 10,10 |
8,40 | 8,271 min +0,212 max |
9,624 | 8,812 +0,099 |
| SF-8-125-12 | M8 (x1,25) | 1,5 | 12,00 | 7,4 | |||||
| SF-8-125-16 | M8 (x1,25) | 2 | 16,00 | 10,6 | |||||
| SF-8-125-20 | M8 (x1,25) | 2,5 | 20,00 | 13,5 | |||||
| SF-10-100-10 | M10 (x1,00) | 1 | 10,00 | 7,6 | 12,10 12,50 |
10,30 | 10,217 min +0,190 max |
11,300 | 10,650 +0,092 |
| SF-10-100-15 | M10 (x1,00) | 1,5 | 15,00 | 12,1 | |||||
| SF-10-100-20 | M10 (x1,00) | 2 | 20,00 | 16,3 | |||||
| SF-10-100-25 | M10 (x1,00) | 2,5 | 25,00 | 20,7 | 10,30 | 10,217 min +0,190 max | 11,300 | 10,650 +0,092 | |
| SF-10-125-10 | M10 (x1,25) | 1 | 10,00 | 6,0 | 12,10 12,50 |
10,40 | 10,271 min +0,212 max |
11,624 | 10,812 +0,099 |
| SF-10-125-15 | M10 (x1,25) | 1,5 | 15,00 | 9,7 | |||||
| SF-10-125-20 | M10 (x1,25) | 2 | 20,00 | 13,1 | |||||
| SF-10-150-10 | M10 (x1,50) | 1 | 10,00 | 5,0 | 10,50 | 10,324 min +0,236 max |
11,948 | 10,974 +0,115 |
|
| SF-10-150-15 | M10 (x1,50) | 1,5 | 15,00 | 8,1 | |||||
| SF-10-150-20 | M10 (x1,50) | 2 | 20,00 | 11,2 | |||||
| SF-10-150-25 | M10 (x1,50) | 2,5 | 25,00 | 14,2 | |||||
| SF-12-100-12 | M12 (x1,00) | 1 | 12,00 | 9,3 | 14,40 14,80 |
12,30 | 12,217 min +0,190 max |
13,300 | 12,650 +0,100 |
| SF-12-100-18 | M12 (x1,00) | 1,5 | 18,00 | 14,5 | |||||
| SF-12-100-24 | M12 (x1,00) | 2 | 24,00 | 19,5 | |||||
| SF-12-125-12 | M12 (x1,25) | 1 | 12,00 | 7,4 | 12,40 | 12,271 min +0,212 max |
13,624 | 12,812 +0,114 |
|
| SF-12-125-18 | M12 (x1,25) | 1,5 | 18,00 | 11,6 | |||||
| SF-12-125-24 | M12 (x1,25) | 2 | 24,00 | 15,9 | |||||
| SF-12-150-12 | M12 (x1,50) | 1 | 12,00 | 6,2 | 12,50 | 12,324 min +0,236 max |
13,948 | 12,974 +0,114 |
|
| SF-12-150-18 | M12 (x1,50) | 1,5 | 18,00 | 9,8 | |||||
| SF-12-150-24 | M12 (x1,50) | 2 | 24,00 | 13,5 | |||||
| SF-12-150-30 | M12 (x1,50) | 2,5 | 30,00 | 15,7 | |||||
| SF-12-175-12 | M12 (x1,75) | 1 | 12,00 | 5,2 | 12,50 | 12,379 min +0,265 max |
14,274 | 13,137 +0,134 |
|
| SF-12-175-18 | M12 (x1,75) | 1,5 | 18,00 | 8,4 | |||||
| SF-12-175-24 | M12 (x1,75) | 2 | 24,00 | 11,7 | |||||
| SF-12-175-30 | M12 (x1,75) | 2,5 | 30,00 | 14,7 | |||||
| SF-14-150-14 | M14 (x1,50) | 1 | 14,00 | 7,4 | 16,80 17,20 |
14,50 | 14,324 min +0,236 max |
15,948 | 14,974 +0,125 |
| SF-14-150-21 | M14 (x1,50) | 1,5 | 21,00 | 11,6 | |||||
| SF-14-150-28 | M14 (x1,50) | 2 | 28,00 | 15,7 | |||||
| SF-14-150-35 | M14 (x1,50) | 2,5 | 35,00 | 19,9 | |||||
| SF-14-150-42 | M14 (x1,50) | 3 | 42,00 | 24,1 | |||||
| SF-14-200-14 | M14 (x2,00) | 1 | 14,00 | 5,6 | 14,50 | 14,433 min +0,300 max |
16,598 | 15,299 +0,145 |
|
| SF-14-200-21 | M14 (x2,00) | 1,5 | 21,00 | 8,8 | |||||
| SF-14-200-28 | M14 (x2,00) | 2 | 28,00 | 12,0 | |||||
| SF-16-150-16 | M16 (x1,50) | 1 | 16,00 | 8,7 | 19,00 19,40 |
16,50 | 16,324 min +0,236 max |
17,948 | 16,974 +0,125 |
| SF-16-150-24 | M16 (x1,50) | 1,5 | 24,00 | 13,4 | |||||
| SF-16-150-32 | M16 (x1,50) | 2 | 32,00 | 18,1 | |||||
| SF-16-150-40 | M16 (x1,50) | 2,5 | 40,00 | 22,9 | |||||
| SF-16-200-16 | M16 (x2,00) | 1 | 16,00 | 6,5 | 16,50 | 16,433 min +0,300 max |
18,598 | 17,299 0,145 |
|
| SF-16-200-24 | M16 (x2,00) | 1,5 | 24,00 | 10,1 | |||||
| SF-16-200-32 | M16 (x2,00) | 2 | 32,00 | 13,8 | |||||
| SF-16-200-40 | M16 (x2,00) | 2,5 | 40,00 | 17,5 | |||||

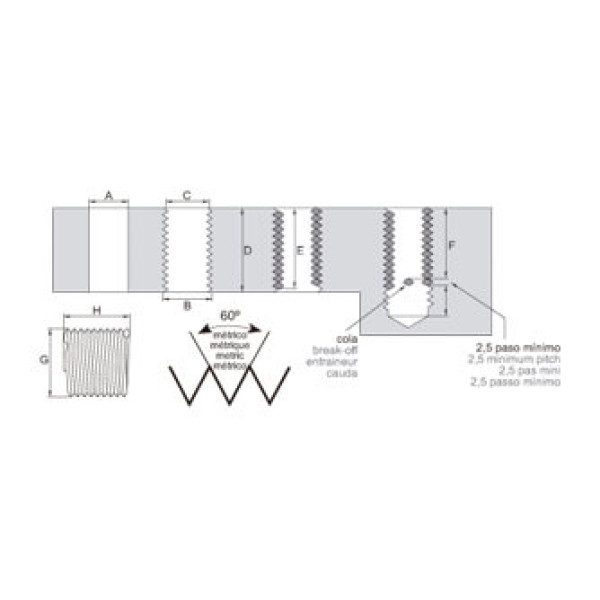

D = Longitud del roscado
H = Nº de espiras en estado libre
G = Ø estado libre
A = Taladrado
Ø Broca = Ø Broca
Tol = Tolerancia
Roscada = Roscado
B = Ø ext. min
C = Ø sobre costados
