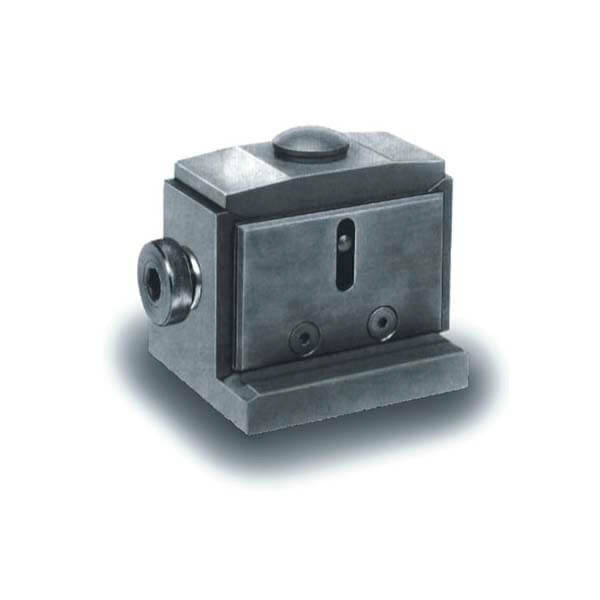

Cuña de alineación
Acero fundido (grafito esferoidal) y acero templado

Categorías: , .

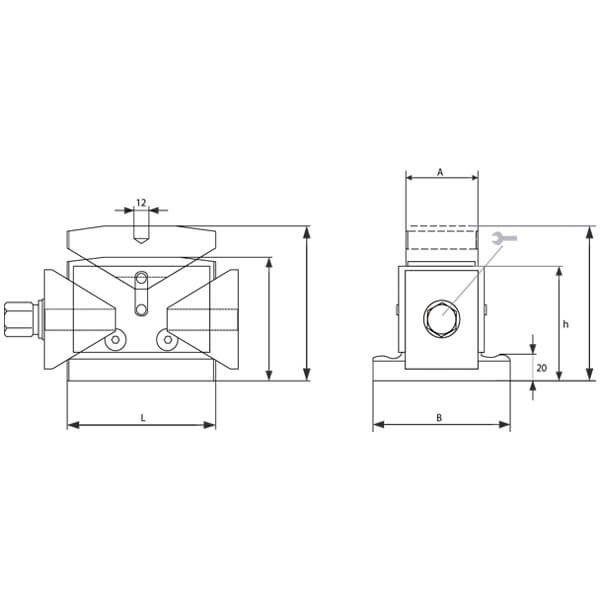

Ref. Mod. h min. H max. A B L Llave Boca - Wrench - Clé - Chave de Boca Ajuste vertical (mm.) por vuelta - Height adjustment per single turn - Réglage vertical (mm) par serrage - Ajuste vertical (mm) por volta Carga máxima (kN) - Max. Load (kN) - Capacité de charge (kN) - Carga máxima (kN) g
2039-10 10 50 63 40 40 63 13 0,86 40 1.300
2039-20 20 100 125 60 115 125 24 1,16 100 8.600
2039-30 30 170 190 80 120 175 46 2,02 250 19.800

Mod. = Modelo
Llave Boca
Carga máxima (kN)
Ajuste vertical (mm.) por vuelta

El ajuste vertical se realiza con una llave hexagonal acodada, mediante un tornillo estriado ubicado en el lateral.
La cuña de alineación se suministra con un apoyo esférico Nº 2040.
La base dispone de un agujero de centraje (12 mm.) que permite acoplar calzos con un pasador DIN 6325 12x30.
