SAC
SAC

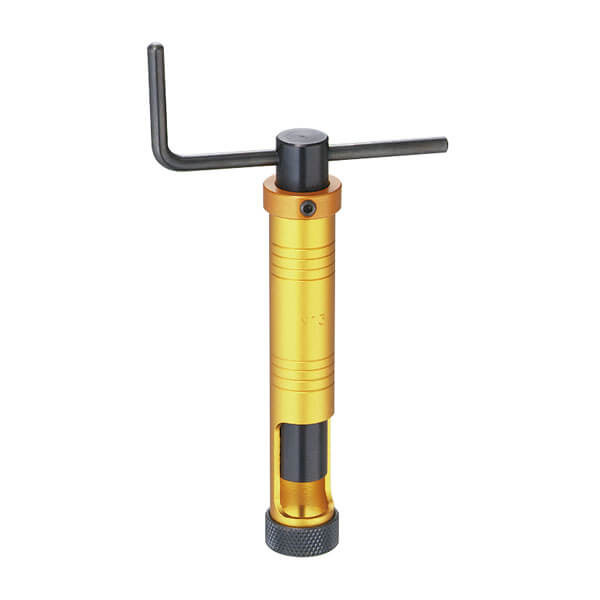

Cuerpo colocador Multidimensional*
* Manivela y cuerpo

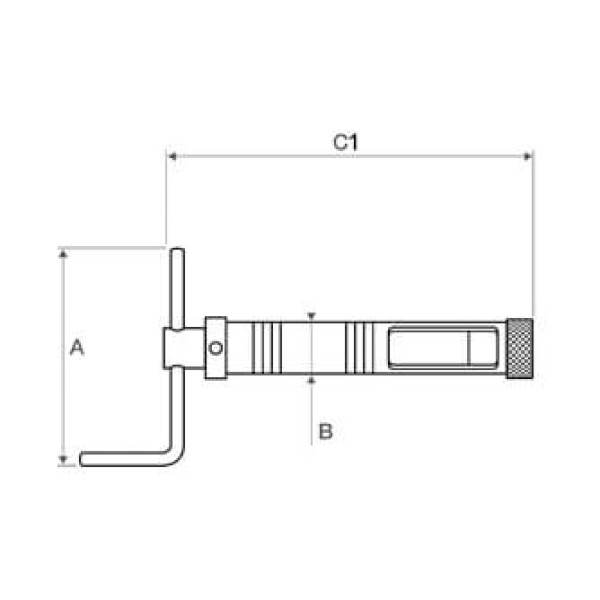

| Ref. | M | A | B | C1 |
|---|---|---|---|---|
| SAC-1 | M2 (x0,40) | 70 | 12 | 126 |
| M2,5 (x0,45) | ||||
| M3 (x0,50) | ||||
| M3,5 (x0,60) | ||||
| M4 (x0,70) | ||||
| M5 (x0,80) | ||||
| SAC-2 | M6 (x1,00) | 70 | 16 | 135 |
| M7 (x1,00) | ||||
| M8 (x1,00) | ||||
| M8 (x1,25) | ||||
| M9 (x1,25) | ||||
| SAC-3 | M10 (x1,00) | 90 | 20 | 147 |
| M10 (x1,25) | ||||
| M10 (x1,50) | ||||
| M11 (x1,50) | ||||
| M12 (x1,00) | ||||
| M12 (x1,25) | ||||
| M12 (x1,50) | ||||
| M12 (x1,75) | ||||
| SAC-4 | M14 (x1,50) | 90 | 25 | 159 |
| M14 (x2,00) | ||||
| M16 (x1,50) | ||||
| M16 (x2,00) |
Cada cuerpo colocador es compatible con distintos ensambladores.
