302 / 302R

302 / 302R

Posicionador de Bola

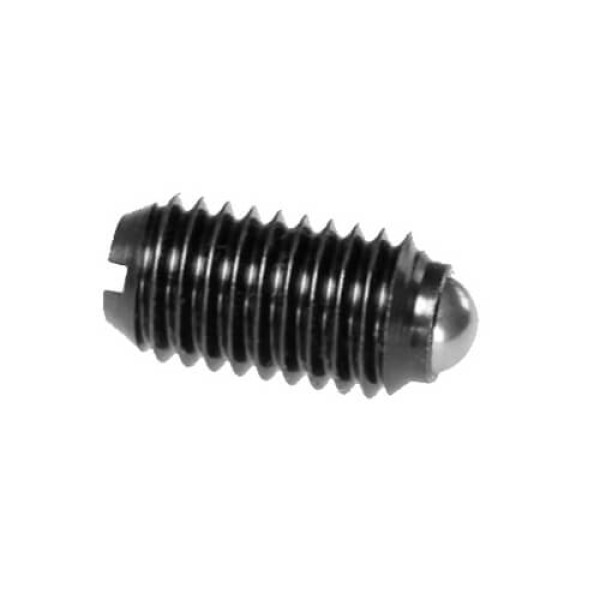

Posicionador de bola con ranura
Cuerpo: Acero de fácil mecanización, pavonado
Bola: Acero templado

Categorías: , .

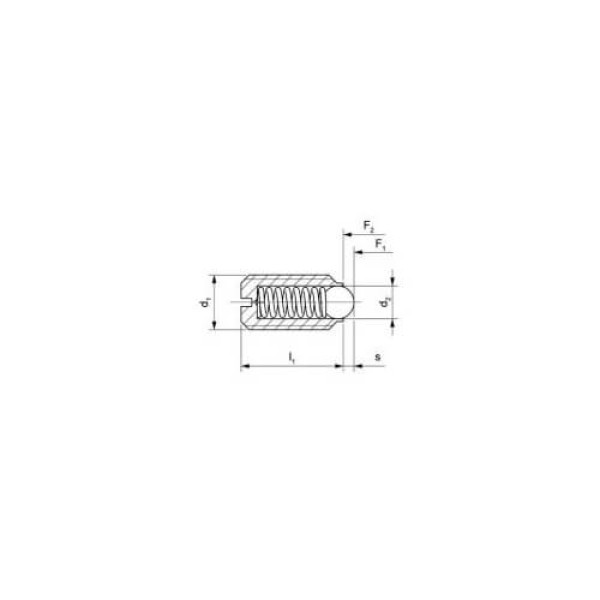

Ref. d d2 l s N
F1 F2
W302-3 M3 1,5 7 0,5 2,2 3
W302-4 M4 2,5 9 0,8 6,0 12
W302-5 M5 3,0 12 0,9 7,0 13
W302-6 M6 3,5 14 1,0 9,0 15
W302-8 M8 5,0 16 1,5 20,0 35
W302-10 M10 6,0 19 2,0 25,0 45
W302-12 M12 8,0 22 2,5 35,0 60
W302-16 M16 10,0 24 3,5 65,0 110
W302-20 M20 12,0 30 4,5 80,0 120
W302-24 M24 15,0 34 5,5 100,0 150
W302R-4 M4 2,5 9 0,8 10 20
W302R-5 M5 3,0 12 0,9 13 30
W302R-6 M6 3,5 14 1,0 24 40
W302R-8 M8 5,0 16 1,5 40 60
W302R-10 M10 6,0 19 2,0 60 90
W302R-12 M12 8,0 22 2,5 75 115
W302R-16 M16 10,0 24 3,5 115 190
W302R-20 M20 12,0 30 4,5 115 210
W302R-24 M24 15,0 34 5,5 125 240

Muelle estándar
Muelle reforzado

Temperatura máxima de trabajo: 150ºC
Bajo pedido podemos suministrar posicionadores con presiones de muelle especiales.
