307
307

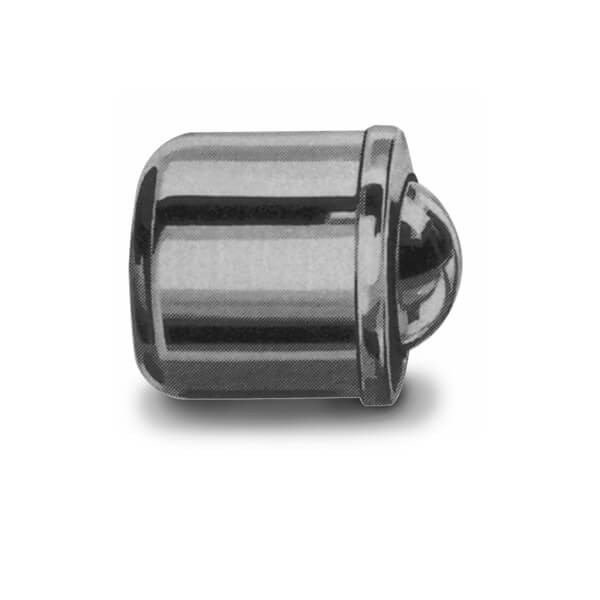

Posicionador liso de bola a presión
Cuerpo: Acero inoxidable
Bola: Acero Inoxidable templado
Muelle: Acero Inoxidable

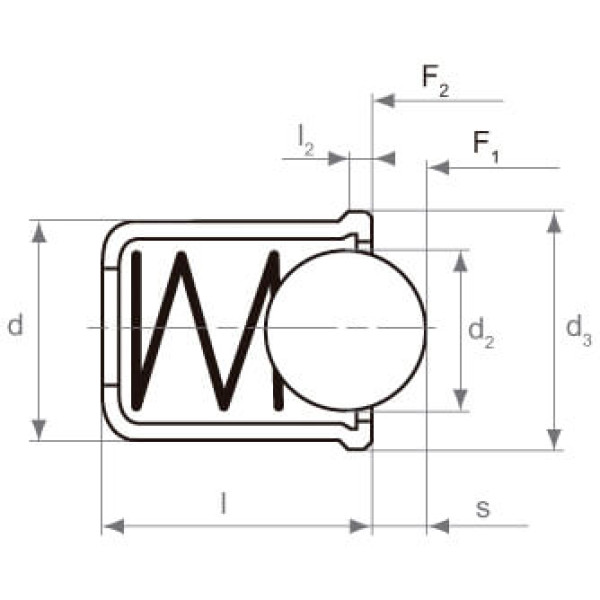

| Ref. |  |
d +0,08 / 0 |
d2
| d3
| l |
l2
| s |
N |
| |
|---|---|---|---|---|---|---|---|---|---|
F1
| F2
| | ||||||||
| W307-4 |  |
4 | 3,0 | 4,6 | 5 | 1,0 | 0,8 | 2,5 | 6,0 |
| W307-5 | |
5 | 4,0 | 5,6 | 6 | 1,0 | 1,0 | 3,0 | 6,5 |
| W307-6 | |
6 | 5,0 | 6,5 | 7 | 1,0 | 1,6 | 5,5 | 11,5 |
| W307-8 | |
8 | 6,5 | 8,5 | 9 | 1,0 | 1,9 | 7,0 | 12,5 |
| W307-10 | |
10 | 8,5 | 11,0 | 13 | 1,7 | 3,3 | 8,5 | 18,5 |
| W307-12 | |
12 | 10,0 | 13,0 | 16 | 2,3 | 4,0 | 12,0 | 26,5 |
Muelle estándar
