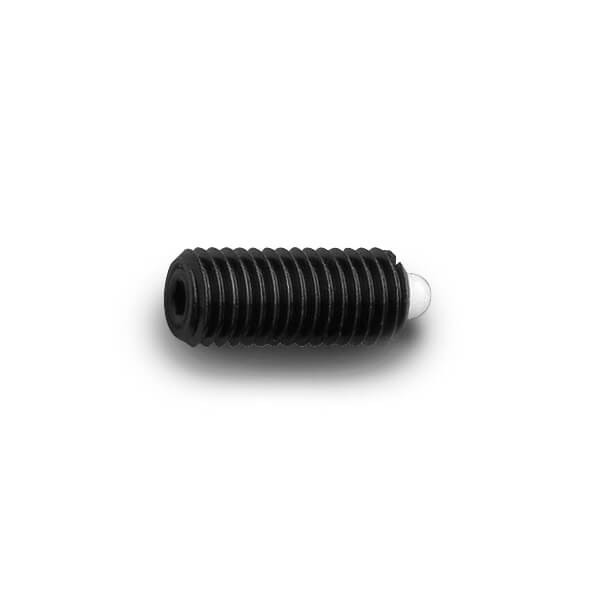

Posicionador desmontable de vástago Delrin con ranura y hexágono interior
Cuerpo: Acero de fácil mecanización, pavonado
Vástago: Delrin (POM)

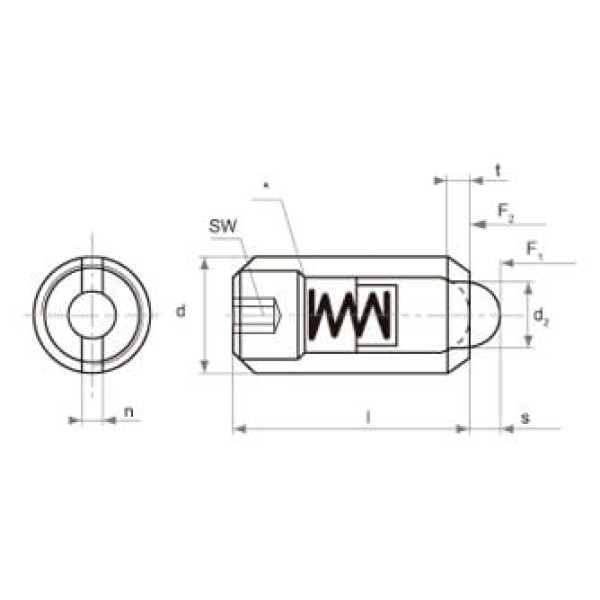

| Ref. |  |
d | d2 | l | n | s | SW | t | N | |
|---|---|---|---|---|---|---|---|---|---|---|
| F1 | F2 | |||||||||
| W305-4 |  |
M4 | 1,5 | 15 | 0,6 | 1,5 | 1,3 | 0,6 | 5 | 15 |
| W305-5 | |
M5 | 2,4 | 18 | 1,2 | 2,3 | 1,5 | 0,8 | 7 | 20 |
| W305-6 | |
M6 | 2,7 | 20 | 1,3 | 2,5 | 2,0 | 0,9 | 7 | 20 |
| W305-8 | |
M8 | 3,5 | 22 | 1,5 | 3,0 | 2,5 | 1,4 | 9 | 35 |
| W305-10 | |
M10 | 4,0 | 22 | 1,5 | 3,0 | 3,0 | 1,4 | 9 | 35 |
| W305-12 | |
M12 | 6,0 | 28 | 2,7 | 4,0 | 4,0 | 2,0 | 15 | 55 |
| W305-16 | |
M16 | 7,5 | 32 | 3,2 | 5,0 | 5,0 | 2,5 | 45 | 100 |
Muelle estándar
* El tornillo de presión está fijado con adhesivo.
Bajo pedido podemos suministrar posicionadores con presiones de muelle especiales.
