2921
2921

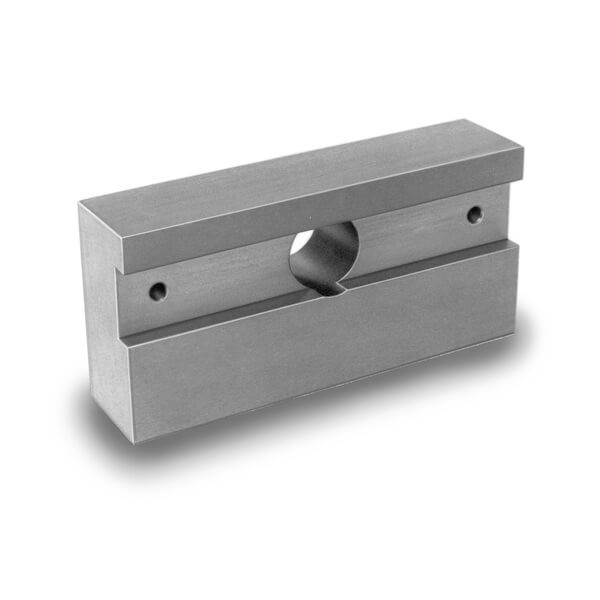

Tope paralelo
Acero cementado
Acabado: Rectificado
| Ref. | Mod. |  |

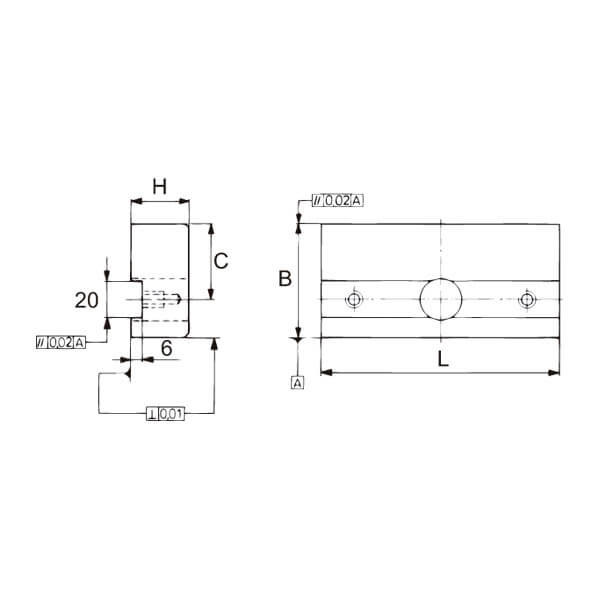

B | C | H | L | DIN (787, 508, 912, 6340)* | g |
|---|---|---|---|---|---|---|---|---|
| 2921-01 | 01 | 10 - 24 | 60 | 40 | 30 | 125 | M10x10 - M20x24 | 1.600 |
| 2921-02 | 02 | 12 - 36 | 80 | 55 | 60 | 160 | M12x12 - M24x36 | 5.700 |
| 2921-03 | 03 | 12 - 36 | 100 | 75 | 100 | 160 | M12x12 - M24x36 | 12.100 |
| Ref. | Modelo | |
B | C | H | L | DIN (787, 508, 912, 6340)* | g |
|---|---|---|---|---|---|---|---|---|
| 2921-11 | 11 | 10 - 24 | 60 | 40 | 30 | 125 | M10x10 - M20x24 | 3.200 |
| 2921-12 | 12 | 12 - 36 | 80 | 55 | 60 | 160 | M12x12 - M24x36 | 11.400 |
| 2921-13 | 13 | 12 - 36 | 100 | 75 | 100 | 160 | M12x12 - M24x36 | 24.200 |
Canal
Mod. = Modelo
Paralelismo ≤ 0,02 mm. y tolerancia por parejas 0,02 mm.
* Combinaciones de fijación recomendadas: DIN 787 completo o DIN 912+DIN 508+DIN 6340. Se debe pedir por separado.
