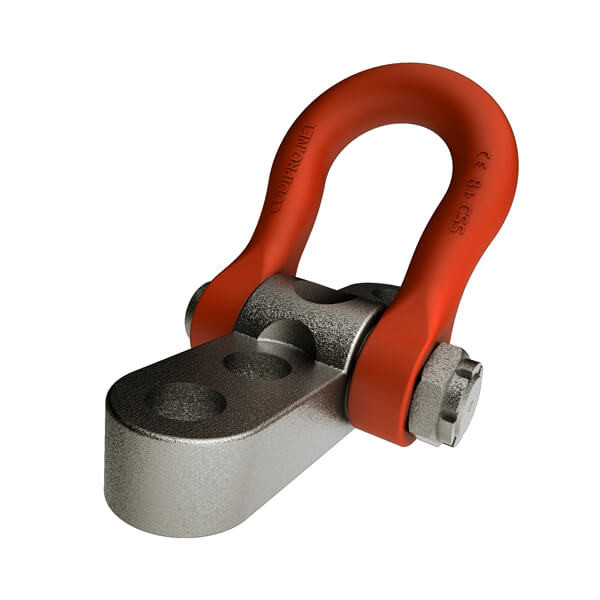

CSS

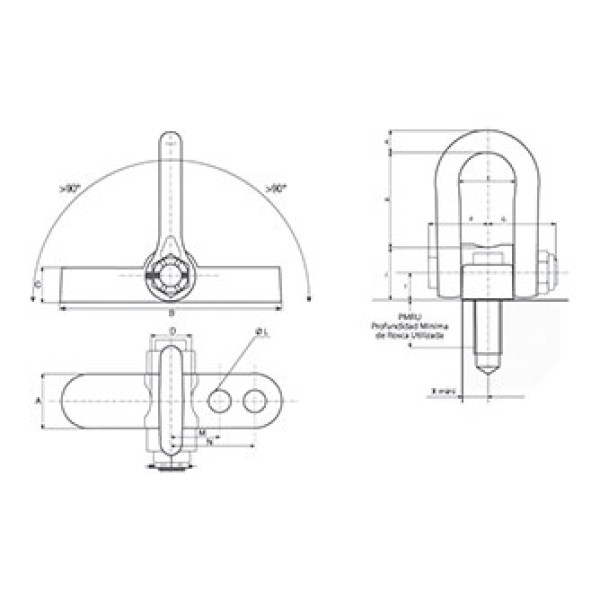

Ref. | CMU | X mini | A | B | C | D | E | F | G | H | I | J | K | Kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4:1 | ||||||||||||||
CCSS-20 | 20 T | 40 | 80 | 220 | 50 | 62 | 90 | 88 | 98 | 132 | 38 | 76 | 41 | 12,7 |
CCSS-32 | 32 T | 40 | 80 | 330 | 50 | 62 | 90 | 88 | 98 | 132 | 38 | 76 | 41 | 16,7 |
CCSS-55 | 55 T | 53 | 105 | 540 | 85 | 191 | 184 | 160 | 170 | 267 | 85 | 175 | 79,5 | 90 |
Taladro y fijación para DIN 912 calidad 12.9
Para | Taladro* | P.R.U. | Tornillo* | ||||||
∅ L | M | N | Ctd. | DIN 912 | Cabeza | N.m. Foot. LBS | |||
∅ | h | ||||||||
CCSS-20 | 38 | 70 | - | 54 | 2 | M36x100 | 54 | 36 | 600 |
CCSS-32 | 38 | 70 | 130 | 54 | 4 | M36x100 | 54 | 6 | 600 |
CCSS-55 | 50 | 133 | 210 | 85 | 4 | M48x160 | 72 | 48 | 600 |
CMU = Carga máxima de utilización
C.S. = Coeficiente de seguridad
P.R.U. = Profundidad mín. de rosca utilizable
T = Tonelada
4:1 Coeficiente de seguridad
Fabricación conforme a la norma europea EN 1677-1.
Conforme a la directiva europea 2006/42/CE.
Bajo solicitud podemos suministrar cáncamos con roscas especiales.
Para realizar una elevación segura consultar nuestra tabla de ángulos de elevación.
