DIN 582

Cáncamos Hembra

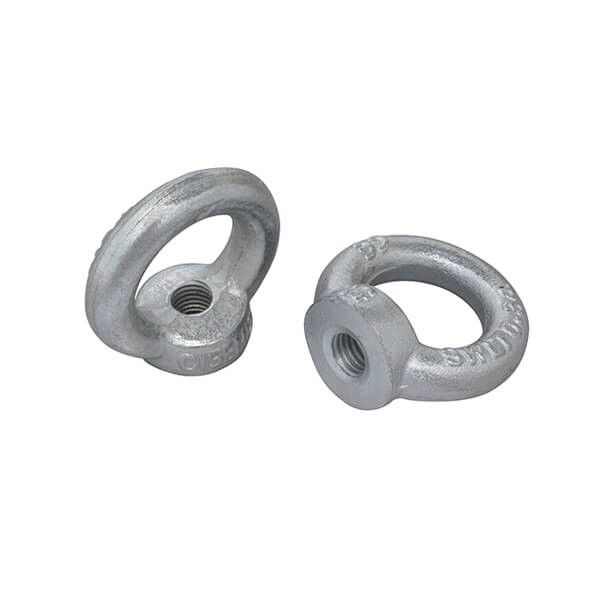

Cáncamo de elevación hembra
Acero: C15E (0,025%-0,050% Al)
Acabado cincado blanco
Coeficiente de seguridad = 6

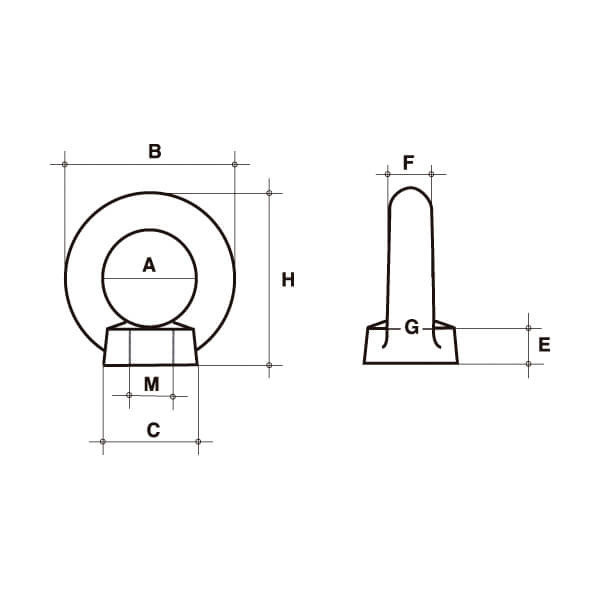

Ref. M A B C E F G H CMU 00
(Kg) ⊥
CMU 450
(Kg) ∧
CMU 900
(Kg) ⊢
kg
582-6 M6* 20 36 20 8,5 8 10 36 90 60 45 3,5 0,06
582-8 M8 20 36 20 8,5 8 10 36 140 100 70 8 0,06
582-10 M10 25 45 25 10 10 12 45 230 170 115 16 0,10
582-12 M12 30 54 30 11 12 14 53 340 240 170 28 0,17
582-14 M14* 30 54 30 11 12 14 53 500 350 250 45 0,15
582-16 M16 35 63 35 13 14 16 62 700 500 350 70 0,26
582-18 M18* 35 63 35 13 14 16 62 930 650 465 95 0,24
582-20 M20 40 72 40 16 16 19 71 1.200 860 600 135 0,41
582-22 M22* 40 72 40 16 16 19 71 1.500 1.050 750 182 0,36
582-24 M24 50 90 50 20 20 24 90 1.800 1.290 900 230 0,75
582-27 M27* 54 98 62 22 22 26 99 2.500 1.830 1.250 343 0,80
582-30 M30 60 108 65 25 24 28 109 3.200 2.300 1.600 465 1,40
582-33 M33* 60 108 65 25 24 28 109 4.200 3.050 2.100 632 1,27
582-36-400 M36 70 126 75 30 28 32 128 4.600 3.300 2.300 814 2,03
582-39 M39* 80 144 85 35 32 38 147 6.000 4.400 3.000 1.059 3,20
582-42-450 M42 80 144 85 35 32 38 147 6.300 4.500 3.150 1.304 3,05
582-45-450 M45* 90 166 100 40 38 46 168 7.800 5.500 3.900 1.638 5,00
582-48-500 M48 90 166 100 40 38 46 168 8.600 6.100 4.300 1.981 4,82
582-52 M52* 100 184 110 45 42 50 187 9.900 7.100 4.950 2.540 7,00
582-56 M56 100 184 110 45 42 50 187 11.500 8.200 5.750 3.000 6,69
582-64 M64 110 206 120 50 48 58 208 16.000 11.000 8.000 4.736 10,10
582-72 M72 140 260 150 60 60 72 260 20.000 14.000 10.000 6.913 46,00

CMU Carga máxima de utilización
Par de apriete máximo

* Medidas fuera de norma DIN.
Bajo solicitud podemos suministrar cáncamos con roscas especiales.
